1、单选题：
对于基尔霍夫定律，以下描述正确的是（ ）。
选项：
A: 基尔霍夫电流定律反映了回路中电流相互制约的关系
B: 基尔霍夫电流定律反映了节点上电流相互制约的关系
C: 基尔霍夫电压定律反映了回路中电流相互制约的关系
D: 基尔霍夫电压定律反映了节点上电流相互制约的关系
答案: 【 基尔霍夫电流定律反映了节点上电流相互制约的关系】
2、单选题：
图示电路中，已知I1 = 4A，I2 = –2A，I3 = 1A，I4 = –3A，I5为（ ）。
选项：
A: -8 A
B: 8 A
C: 7 A
D: -7 A
答案: 【 -8 A】
3、单选题：

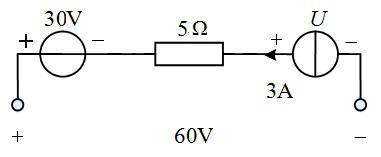

在如图所示的电路中，电压U 为（ ）。
选项：
A: -15 V
B: 15V
C: 45 V
D: -45 V
答案: 【 45 V】
4、单选题：
在图示电路中，U、I 的关系式正确的是 ( ) 。
选项：
A: U = US + R0 I
B: U = US －RL I
C: U = US －R0 I
D: U = US + R0 I
答案: 【 U = US －R0 I】
1、单选题：
关于电量参考方向与实际方向的关系，以下描述正确的是（ ）。
选项：
A: 电量参考方向与实际方向相同
B: 电量参考方向与实际方向不相同
C: 电量参考方向与实际方向可能相同也可能不相同
D: 参考方向必须与实际方向一致
答案: 【 电量参考方向与实际方向可能相同也可能不相同】
2、单选题：
Uab是否表示a端的实际电位高于b端的实际电位（ ）。
选项：
A: 是
B: 不一定
C: 不是
D: 根据Uab的值也无法确定哪端电位高
答案: 【 不一定】
3、单选题：
在参考方向选定后，经计算电压值为正，说明（ ）。
选项：
A: 电压的实际方向和参考方向一致
B: 电压的实际方向和参考方向相反
C: 计算有错误
D: 电压的实际方向和参考方向没关系
答案: 【 电压的实际方向和参考方向一致】
4、单选题：
在图示电路中，已知U ＝–6 V，电流 I ＝2 A，则电阻值R 为 ( ) 。
选项：
A: -3 Ω
B: 2 Ω
C: 3 Ω
D: -2 Ω
答案: 【 3 Ω】
5、判断题：
电阻上电压和电流的参考方向一定是相同的。
选项：
A: 正确
B: 错误
答案: 【 错误】
6、判断题：
在选择参考方向时，参考方向可以与实际方向相同，也可以不同。
选项：
A: 正确
B: 错误
答案: 【 正确】
1、单选题：
选项：
A: 4 V
B: -4 V
C: -16 V
D: 16 V
答案: 【 -4 V 】
2、单选题：
图示电路中，电源发出的功率为 ( )。
选项：
A: 20 W
B: 16 W
C: 12 W
D: 18 W
答案: 【 16 W】
3、单选题：
选项：
A: 电压源发出功率
B: 电流源发出功率
C: 电压源和电流源都不发出功率
D: 电压源和电流源都发出功率
答案: 【 电压源发出功率】
4、单选题：

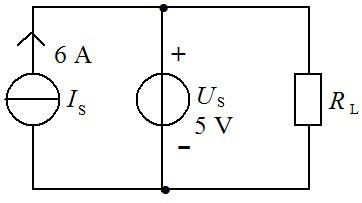

在图示电路中，已知RL消耗功率20 W，则发出电功率的元件为 ( )。
选项：
A: 电压源
B: 电流源
C: 电压源和电压源
D: 电阻RL
答案: 【 电流源】
5、单选题：
选项：
A: 电压源
B: 电流源
C: 电压源和电流源
D: 不确定
答案: 【 电流源】
1、判断题：
电路中各点的电位的高低与绕行方向无关
选项：
A: 正确
B: 错误
答案: 【 正确】
2、判断题：
电路中各点的电位的高低与零电位点的选择有关。
选项：
A: 正确
B: 错误
答案: 【 正确】
3、判断题：
电路中任意两点间的电压与零电位参考点的选取有关。
选项：
A: 正确
B: 错误
答案: 【 错误】
1、单选题：

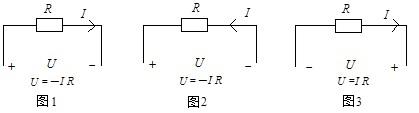

电路及其对应的欧姆定律表达式分别如图 1、图 2、图 3 所示，其中表达式正确的是( )。
选项：
A: 图1
B: 图2
C: 图3
D: 以上都不对
答案: 【 图2 】
2、单选题：
在图示电路中，已知U ＝4V，电流 I = –2A，则电阻值 R 为( )。
选项：
A:
B:
C:
D:
答案: 【 】
3、单选题：

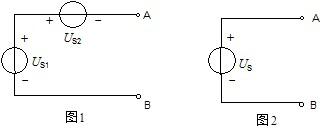

已 知 图 1 中 的 US1 = 4 V，US2 = 2 V。用 图 2 所 示 的 理 想 电 压 源 代 替 图 1 所 示 的 电 路，该 等 效 电 压 源 的 参 数US为 ( ) 。
选项：
A: 4 V
B: – 2 V
C: 2 V
D: -2 V
答案: 【 2 V】
4、单选题：
已知图示电路中的US1、US2和 I 均为正值 ，则供出功率的电源是 ( )。
选项：
A: 电压源US1
B: 电压源US2
C: 电压源US1和US2
D: 两者都不发出功率
答案: 【 电压源US1】
5、单选题：

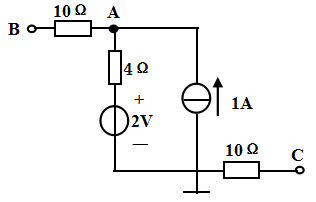

在图所示电路中，A点的电位为( )V。
选项：
A: 6
B: 2
C: -2
D: -6
答案: 【 6】
6、单选题：
在图所示电路中，电源发出的功率为( )W。
选项：
A: 无法确定
B: 4
C: 8
D: 6
答案: 【 6】
7、判断题：
通常所说的“负载大”是指用电设备的功率大。
选项：
A: 正确
B: 错误
答案: 【 正确】
8、判断题：
图示电路中，电流 IA、IB、IC 的参考方向入图所示，因此，这三个电流都为正。
选项：
A: 正确
B: 错误
答案: 【 错误】
9、填空题：
图示电路中，已知I1 = 4A，I2 = –2A，I3= 1A，I4= -3A，I5= A。
答案: 【 -8】
1、单选题：
电路如图所示，若将RB减小，则集电极电流（）。
选项：
A: 增大
B: 减小
C: 不变
D: 不确定
答案: 【 增大】
2、单选题：
电路如图所示，若将RB减小，则集电极电位（）。
选项：
A: 增大
B: 减小
C: 不变
D: 不确定
答案: 【 减小】
3、单选题：
电路如图所示，晶体管原处于放大状态，若将RB调到零，则晶体管（）。
选项：
A: 处于饱和状态
B: 仍处于放大状态
C: 被烧毁
D: 不确定
答案: 【 被烧毁】
4、单选题：
电路如图所示，UCC=12V，RC=3k
，
=50，UBE可忽略，若使UCE=6V，则RB应为（）。
选项：
A: 360k
B: 300k
C: 600k
D: 480k
答案: 【 300k】
5、单选题：
电路如图所示，UCC=12V，RC=3k，=50，UBE可忽略，若使IC=1.5mA，则RB应为（）。
选项：
A: 360k
B: 400k
C: 600k
D: 320k
答案: 【 400k】
6、判断题：
共发射极放大电路的直流通路，即为放大器无信号时直流电流的通路，用来计算静态工作点。
选项：
A: 正确
B: 错误
答案: 【 正确】
7、判断题：
共发射极放大电路中，求静态工作点就是求直流IB、IC和UCE。
选项：
A: 正确
B: 错误
答案: 【 正确】
8、判断题：
基极偏置电阻RB的作用是为放大电路提供合适的静态工作点。
选项：
A: 正确
B: 错误
答案: 【 正确】
1、单选题：
在放大电路中，集电极负载电阻Rc的作用是（ ）。
选项：
A: 使三极管工作在放大状态
B: 使三极管有合适的基极电流
C: 把三极管的电流放大作用转化成电压放大作用
D: 使三极管工作在饱和状态
答案: 【 把三极管的电流放大作用转化成电压放大作用】
2、单选题：
放大电路如图,理论上要求电容C1,C2的数值( )。
选项：
A: 越大越好
B: 越小越好
C: 没要求
D: C1大，C2小
答案: 【 越大越好】
3、判断题：
在单管固定偏置共射极放大电路中，若测得三极管的静态管压降UCE近似等于电源电压UCC时，则该管工作状态为饱和。
选项：
A: 正确
B: 错误
答案: 【 错误】
1、单选题：
共发射极电压放大电路如图所示,该电路的输出电压uO与输入电压ui 的相位( )。
选项：
A: 相同
B: 相反
C: 不确定
D:
答案: 【 相反】
2、单选题：
电路如图所示,若三极管基极电位升高则集电极电位( )。
选项：
A: 降低
B: 升高
C: 不变
D: 不确定
答案: 【 降低】
3、单选题：
电路如图所示,已知UCC=12V,RC=3kΩ，β=40且忽略UBE,若要使静态时UCE=9V,则RB应取( )。
选项：
A: 600 kΩ
B: 240 kΩ
C: 480 kΩ
D: 320kΩ
答案: 【 480 kΩ】
1、单选题：
图示电路，换路前已处于稳态，换路时开关断开，电路时间常数为（ ）。
选项：
A: 1ms
B: 4ms
C: 2ms
D: 3ms
答案: 【 2ms】
2、单选题：
电路如图1所示。换路前电路已处于稳态，当开关在t =0时刻打开时，这是一个（ ）过程。
选项：
A: 全响应
B: 稳态
C: 零输入
D: 零状态
答案: 【 全响应】
3、单选题：
电路如图所示，换路前电路已处于稳态，当开关在t =0时刻打开时，电流i (0+)为（&nb
