第一章单元测验

1、单选题：
‏下列材料属于低碳合金钢的是（ ）​
选项：
A: 45
B: 40C
C: 20CrMnTi
D: 60
答案: 【 20CrMnTi】

2、单选题：
‍下列的热处理方法中，能获得材料良好的综合性能的是（ ）‍
选项：
A: 正火
B: 淬火
C: 退火
D: 回火
E: 调质
答案: 【 调质】

3、单选题：
‏静应力下，塑性材料以屈服极限为极限应力，脆性材料以强度极限为极限应力。原则上，塑性材料时的安全系数和脆性材料时的安全系数的关系是（ ）‏
选项：
A: =
B: ≥
C:
D: 没有可比性
答案: 【 】

4、单选题：
‍机械零件丧失预定的功能而不能正常工作的现象，称为（ ）‏
选项：
A: 破坏
B: 失效
C: 不安全
D: 危险
答案: 【 失效】

5、单选题：
‏在理想的平稳工作条件下作用在零件上的载荷称为（ ）。在计算中，主要是根据原动机或负载的额定功率计算出的作用在零件上的载荷。‏
选项：
A: 名义载荷
B: 计算载荷
C: 附加载荷
D: 动载荷
答案: 【 名义载荷】

6、单选题：
​在变应力作用下，零件的损坏形式是疲劳断裂，这属于（ ）的范畴‎
选项：
A: 刚度
B: 强度
C: 稳定性
D: 振动性
答案: 【 强度】

7、单选题：
‏一对齿轮作单向传动时，轮齿齿根的弯曲应力是（ ）​
选项：
A: 对称循环变应力
B: 脉动循环变应力
C: 一般变应力
D: 静应力
答案: 【 脉动循环变应力】

8、单选题：
‌下列材料属于普通碳素结构钢的是（ ）‏
选项：
A: Q235
B: 45
C: 40Cr
D: 20CrMnTi
答案: 【 Q235】

9、单选题：
‍在静应力作用下，脆性材料以（ ）为极限应力‏
选项：
A: 屈服极限
B: 比例极限
C: 强度极限
D: 疲劳极限
答案: 【 强度极限】

10、单选题：

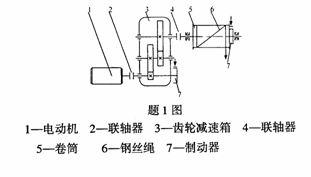

​如图所示，卷扬机传动简图序号3中支承低速级大齿轮的轴称为（ ）

‌

​

‌选项：
A: 零件
B: 机构
C: 构件
D: 部件
答案: 【 零件】

11、单选题：
​在静应力作用下，塑性材料以（ ）为极限应力‌
选项：
A: 屈服极限
B: 比例极限
C: 强度极限
D: 应力极限
答案: 【 屈服极限】

12、单选题：

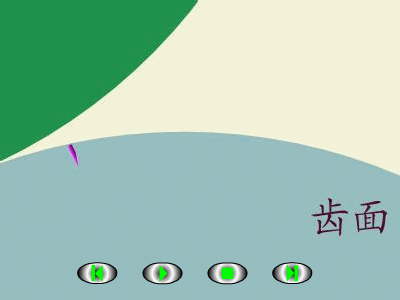

​下图展示的是（  ）的过程

​

​

​选项：
A: 点蚀发生
B: 磨损发生
C: 粘合发生
D: 断裂发生
答案: 【 点蚀发生】

13、单选题：
‎‌‎机械零件静应力计算的强度准则是（    ）‌
选项：
A: 使计算应力≤极限应力
B: 使计算应力≤许用应力
C: 使计算安全系数≤许用安全系数
D: 使计算安全系数≤1
答案: 【 使计算应力≤许用应力】

14、单选题：
‍安全系数定得过大，将使结构笨重，如果定得过小，又可能不够安全。合理选择安全系数的原则是：在保证安全可靠的原则下，尽可能选取（ ）安全系数。​
选项：
A: 较大的
B: 较小的
C: 过大的
D: 过小的
答案: 【 较小的】

15、单选题：
‌‍‌组成机械的制造单元称为（   ）。‍
选项：
A: 构件
B: 部件
C: 机构
D: 零件
答案: 【 零件】

16、单选题：
‏机器中各运动单元称为（　　）‍
选项：
A: 零件
B:  部件
C: 机件
D: 构件
答案: 【 构件】

17、单选题：

‏如图所示，内燃机连杆中的连杆体1是（　　）

‌

‏

‌选项：
A:  零件
B: 机构
C: 构件
D: 部件
答案: 【  零件】

18、单选题：
‎下列材料属于铸钢的是（)‌
选项：
A: Q235
B: ZG270-500
C: HT150
D: 20CrMnTi
答案: 【 ZG270-500】

19、单选题：
​在变应力条件下，零件的损坏形式是疲劳断裂，以（ ）为极限应力‏
选项：
A: 屈服极限
B: 比例极限
C: 强度极限
D: 疲劳极限
答案: 【 疲劳极限】

20、单选题：
​‌​下列材料属于中碳钢的是（ ）‌
选项：
A: Q235
B: QT400-15
C: 45
D: 20CrMnTi
答案: 【 45】

21、单选题：
‏机械零件的计算载荷由（ ）确定‌
选项：
A: 原动机的额定功率和效率
B: 工作机的负载和机械效率
C: 零件名义载荷和载荷系数
D: 附加载荷和载荷系数
答案: 【 零件名义载荷和载荷系数】

22、单选题：
​机械零件的刚度是指零件抵抗过大的（ ）的能力‏
选项：
A: 弹性变形
B: 塑性变形
C: 蠕变
D: 屈服变形
答案: 【 弹性变形】

23、单选题：
‎在疲劳曲线中，纵坐标的的应力σ 表示零件材料的（ ）‍
选项：
A: 该循环次数下的平均应力
B: 该循环次数下的应力幅
C: 该循环次数下的最小应力
D: 该循环次数下的疲劳极限
答案: 【 该循环次数下的疲劳极限】

24、单选题：
‌‍‌自行车的前轴为一不转动的心轴，该轴主要承受弯矩。该轴承受弯矩段的应力属于（   ）‍
选项：
A: 对称循环变应力
B: 脉动循环变应力
C: 一般变应力
D: 静应力
答案: 【 静应力】

25、单选题：
‎机械零件的强度是指零件抵抗断裂和过大的（ ）的能力​
选项：
A: 弹性变形
B: 塑性变形
C: 蠕变
D: 屈服变形
答案: 【 塑性变形】

26、单选题：

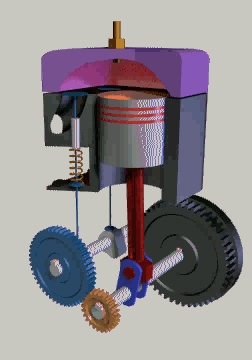

​在如图所示的单缸四冲程内燃机中，序号1和10的组合是（　 　　）。

‍

​

‍选项：
A: 零件
B: 机构
C: 构件
D: 部件
答案: 【 机构】

27、单选题：
‌接触疲劳强度不足时，在接触面上将产生（ ）​
选项：
A: 磨损
B: 胶合
C: 塑性变形
D: 点蚀
答案: 【 点蚀】

28、单选题：
‎下列材料属于脆性材料的是（ ）‎
选项：
A: Q235
B: QT400-15
C: 45
D: 20CrMnTi
答案: 【 QT400-15】

29、单选题：
‏疲劳断裂是损伤的积累，它不同于一般的静力断裂，它是损伤到一定程度后，即裂纹扩展到一定程度后，才发生的突然断裂。所以疲劳断裂与（ ）密切相关。‍
选项：
A: 屈服极限
B: 强度极限
C: 变形
D: 应力循环次数
答案: 【 应力循环次数】

30、单选题：
‌机械零件静应力计算的强度准则是（ ）‏
选项：
A: 使计算应力≤极限应力
B: 使计算应力≥许用应力
C: 使计算安全系数≥许用安全系数
D: 使计算安全系数≥0
答案: 【 使计算安全系数≥许用安全系数】

31、单选题：
​机械中的磨损，其主要类型有（ ）‏
选项：
A: 磨粒磨损、粘着磨损、腐蚀磨损、疲劳磨损
B: 磨粒磨损、粘着磨损、腐蚀磨损
C: 腐蚀磨损、疲劳磨损
D: 磨粒磨损
答案: 【 腐蚀磨损、疲劳磨损】

32、单选题：
‌下列材料属于铸铁的是（ ）​
选项：
A: Q235
B: 45
C: HT150
D: 20CrMnTi
答案: 【 HT150】

33、单选题：
‎下列材料属于优质碳素结构钢的是（ ）‍
选项：
A: Q235
B: 45
C: 40C
D: 20CrMnTi
答案: 【 45】

34、单选题：
‏在疲劳强度计算中，应力σ要小于等于其许用应力。其中的应力σ是指变应力的（ ）‌
选项：
A: 任意瞬时值
B: 平均应力
C: 最大应力
D: 最小应力
答案: 【 最大应力】

35、单选题：
‎一对齿轮作双向传动时，轮齿齿根的弯曲应力是（ ）​
选项：
A: 对称循环变应力
B: 脉动循环变应力
C: 一般变应力
D: 静应力
答案: 【 对称循环变应力】

第二章单元测验

1、单选题：

‌有一构件的实际长度l=0.5m，画在机构运动简图中的长度为20mm 则画此机构运动简图时所取的长度比例尺 是( )

‌选项：
A: 25
B: 25mm/m
C: 1:25
D: 0.025m/mm
答案: 【 0.025m/mm】

2、单选题：

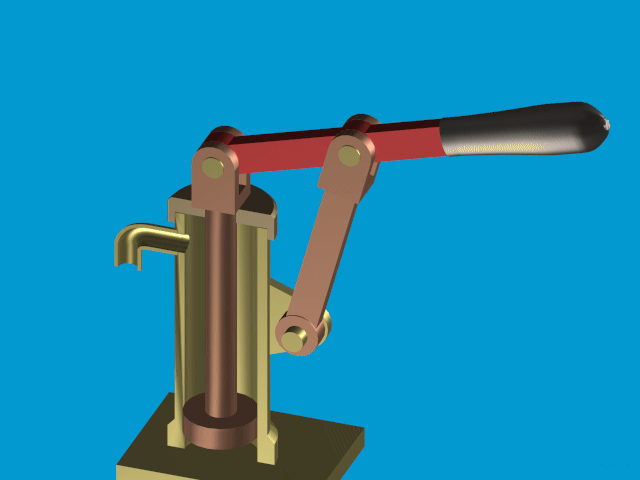

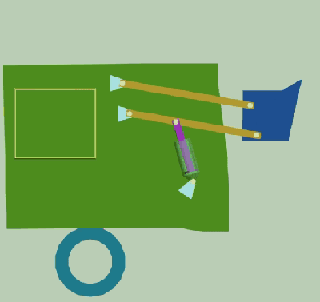

‍图示为一机构模型，其对应的机构运动简图为(      )

​

‍

​选项：
A:
B:
C:
D: 以上没有正确答案
答案: 【 】

3、单选题：
‌‏‌若两构件组成低副，则其接触形式为( )‏
选项：
A:  面接触
B: 点或线接触
C: 点或面接触
D: 线或面接触
答案: 【  面接触】

4、单选题：

‏下列机构自由度F=3n-2PL-PH，其中n，PL，PH分别为（ ）

​

‏

​选项：
A: 10,14,1
B: 9,12,2
C: 11,15,2
D: 9,13,0
答案: 【 9,12,2】

5、单选题：

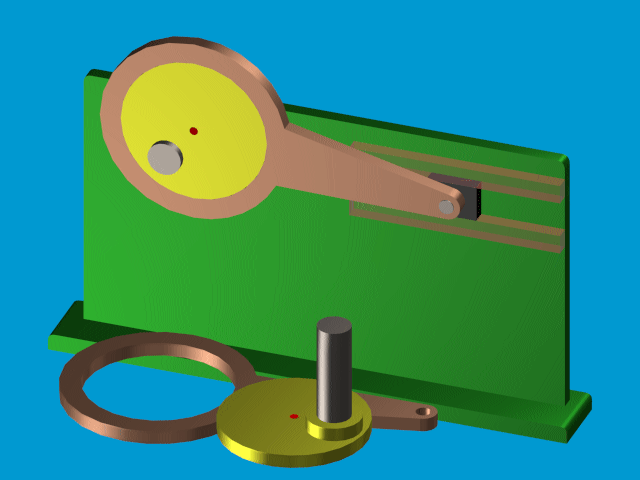

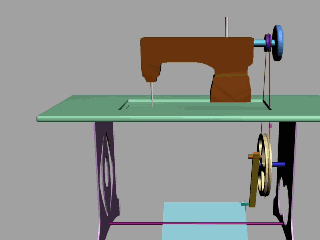

‎图示为一机构模型，其对应的机构运动简图为(   )

​

‎

​选项：
A:
B:
C: 以上都正确
D: 以上都不正确
答案: 【 】

6、单选题：

​下列机构自由度F=3n-2PL-PH，其中n，PL，PH分别为（ ）

‎

​

‎选项：
A: 5,7,0
B:  7,10,0
C: 6,8,1
D: 8,11,2
答案: 【 5,7,0】

7、单选题：
​‏​具有确定运动的差动轮系中其原动件数目( )‏
选项：
A: 至少应有2个
B: 最多有2个
C: 只有2个
D: 不受限制
答案: 【 只有2个】

8、单选题：

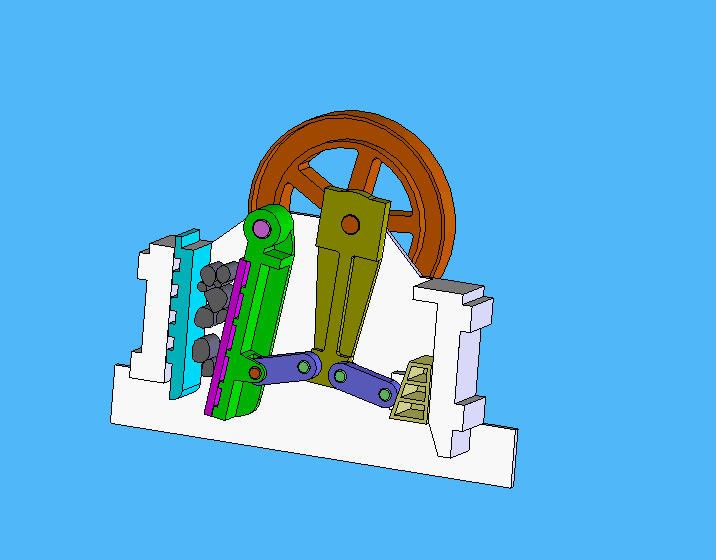

‌图示为一机构模型，其对应的机构运动简图为( )。

‌

‌

‌选项：
A:
B:
C: 以上都不是
D: 以上都是
答案: 【 】

9、单选题：
‏‎‏当机构的原动件数目小于或大于其自由度数时，该机构将（ ） 确定的运动。‎
选项：
A: 有
B: 没有
C: 不一定
D: 以上都不对
答案: 【 没有】

10、单选题：
‍‍‍若组成运动副的两构件间的相对运动是移动，则称这种运动副为 (     )‍
选项：
A: 转动副
B: 移动副
C: 球面副
D: 螺旋副
答案: 【 移动副】

11、单选题：

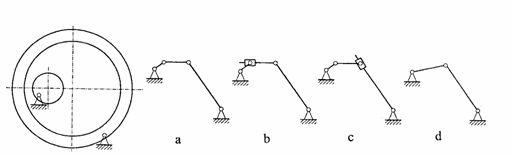

‎图示为一机构模型，其对应的机构运动简图为（ ）。

‏

‎

‏选项：
A: 图a
B: 图b
C: 图c
D:  图d
答案: 【 图a】

12、单选题：
‌在机构中某些不影响机构运动传递的重复部分所带入的约束为( )​
选项：
A: 虚约束
B: 局部自由度
C: 复合铰链
D: 真约束
答案: 【 虚约束】

13、单选题：

‍下列机构自由度F=3n-2PL-PH，其中n，PL，PH分别为（ ）

‏

‍

‏选项：
A:  4,4,3
B:  3,3,0
C: 5,7,0
D:  4,3,1
答案: 【  3,3,0】

14、单选题：
‏当机构中主动件数目（　　）机构自由度数目时，该机构具有确定的相对运动。‌
选项：
A: 小于
B: 等于
C: 大于
D: 大于或等于
答案: 【 等于】

15、单选题：

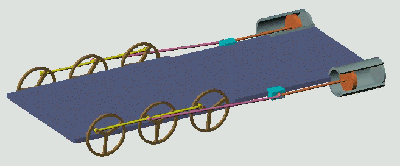

‎图示为一机构模型，其对应的机构运动简图为( )

‍

‎

‍选项：
A:
B:
C:
D: （A）（B）（C）选项全部是错的。
答案: 【 】

16、单选题：
‎平面运动副所提供的约束为( )​
选项：
A: 3
B: 2
C:  1
D: 1或2
答案: 【 1或2】

17、单选题：
​‍​机构的运动简图与(    )无关‍
选项：
A: 构件数目
B: 运动副的数目、类型
C: 运动副的相对位置
D: 构件和运动副的结构
答案: 【 构件和运动副的结构】

18、单选题：
‌在平面机构中，每增加一个低副将引入（　　）‏
选项：
A: 1个约束
B: 2个约束
C: 3个约束
D: 0个约束
答案: 【 2个约束】

19、单选题：

‏下列机构自由度F=3n-2PL-PH，其中n，PL，PH分别为（ ）

‎

‏

‎选项：
A:  7,9,2
B:  6,8,1
C: 7,9,1
D: 6,8,2
答案: 【  6,8,1】

20、单选题：
‌​‌机构中只有一个( )​
选项：
A: 机架
B: 原动件
C: 从动件
D: 闭式运动链
答案: 【 机架】

21、单选题：
​平面运动副的最大约束数为（　　　）​
选项：
A: 1
B: 2
C: 3
D: 5
答案: 【 2】

22、单选题：

​图示为一机构模型，其对应的机构运动简图为(    )

‎

​

‎选项：
A:
B:
C:
D:
答案: 【 】

23、单选题：
‎由m个构件所组成的复合铰链包含的转动副个数为(   )‎
选项：
A: m-1
B: m+1
C: m
D: 1
答案: 【 m-1】

24、单选题：

‌下列机构自由度F=3n-2PL-PH，其中n，PL，PH分别为（ ）

​

‌

​选项：
A: 8,10,2
B: 8,11,1
C:  7,9,1
D: 8,10,1
答案: 【  7,9,1】

25、单选题：
‏杆组是自由度( ) 的运动链‎
选项：
A: F=0
B: F=1
C: F二原动件数
D: F=4
答案: 【 F=0】

26、单选题：

‎下列机构自由度F=3n-2PL-PH，其中n，PL，PH分别为（ ）

​

‎

​选项：
A: 9,12,1
B: 10,14,0
C: 8,13,0
D: 8,11,0
答案: 【 8,11,0】

27、单选题：

​下列机构自由度F=3n-2PL-PH，其中n，PL，PH分别为（ ）

‏

​

‏选项：
A: 7,9,2
B:  6,8,1
C: 7,9,1
D:  6,8,2
答案: 【  6,8,1】

28、单选题：

‎下列机构自由度F=3n-2PL-PH，其中n，PL，PH分别为（ ）。

​

‎

​选项：
A: 3,4,0
B: 5,5,0
C: 5,7,0
D:  6,8,1
答案: 【 3,4,0】

29、单选题：
‌机构具有确定相对运动的条件是( )‏
选项：
A: 机构的自由度数目等于主动件数目
B: 机构的自由度数目大于主动件数目
C: 机构的自由度数目小于主动件数目
D: 机构的自由度数目大于等于主动件数目
答案: 【 机构的自由度数目等于主动件数目】

30、单选题：

​下列机构自由度F=3n-2PL-PH，其中n，PL，PH分别为（ ）

‎

​

‎选项：
A:  5,5,4
B: 4,4,2
C: 5,5,3
D: 4,5,1
答案: 【 4,4,2】

31、单选题：
‎若两构件组成高副，则其接触形式为（ 　）‌
选项：
A: 线或面接触
B: 面接触
C: 点或面接触
D: 点或线接触
答案: 【 点或线接触】

32、单选题：

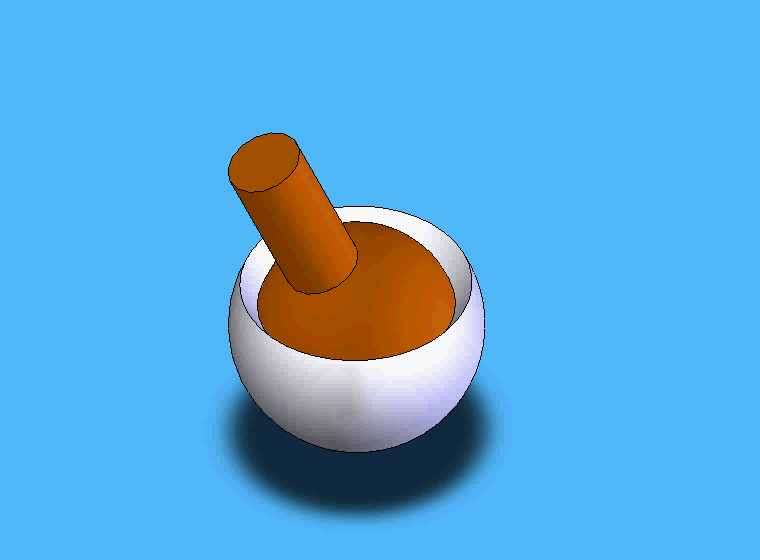

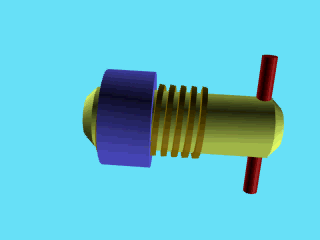

‌下列运动副中，（   ）属于平面运动副。‌
选项：
A:
B:
C:
D: 以上都不是
答案: 【 】

33、单选题：

‏下列机构自由度F=3n-2PL-PH，其中n，PL，PH分别为（ ）

‍

‏

‍选项：
A: 9,13,0
B:  9,12,2
C: 8,11,1
D: 10,14,1
答案: 【 8,11,1】

34、单选题：
‍若两构件组成高副，则其接触形式为（ 　）‍
选项：
A: 线或面接触
B: 面接触
C: 点或面接触
D: 点或线接触
答案: 【 点或线接触】

35、判断题：
​机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

36、判断题：
​当机构的自由度 F >0，且等于原动件数，则该机构即具有确定的相对运动。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

37、判断题：
​两构件通过内表面和外表面直接接触而组成的低副，都是回转副。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

38、判断题：
‎由于两构件间的联接形式不同，运动副分为低副和高副。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

39、判断题：
‎在平面机构中一个高副引入二个约束。‏
选项：
A: 正确
B: 错误
答案: 【 错误】

40、判断题：
‏运动副是联接，联接也是运动副。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

41、判断题：
‎机器中独立运动的单元体，称为零件。​
选项：
A: 正确
B: 错误
答案: 【 错误】

42、判断题：
‌运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

43、判断题：
‍点或线接触的运动副称为低副。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

44、判断题：
‍任何构件的组合均可构成机构。‏
选项：
A: 正确
B: 错误
答案: 【 错误】

45、判断题：
‏运动副中，两构件联接形式有点、线和面三种。​
选项：
A: 正确
B: 错误
答案: 【 正确】

46、判断题：
‎六个构件组成同一回转轴线的转动副，则该处共有三个转动副。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

47、判断题：
‍机构的自由度数应小于原动件数，否则机构不能成立。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

48、判断题：
​机构中的虚约束，如果制造、安装精度不够时，会成为真约束。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

49、判断题：
‌组成移动副的两构件之间的接触形式，只有平面接触。​
选项：
A: 正确
B: 错误
答案: 【 正确】

50、判断题：
‌具有局部自由度和虚约束的机构，在计算机构的自由度时，应当首先除去局部自由度和虚约束。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

51、判断题：
‌螺栓联接是螺旋副。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

52、判断题：
‏若机构的自由度数为2，那么该机构共需2个原动件。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

53、判断题：
‌面接触的运动副称为低副。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

54、判断题：
​机构的自由度数应等于原动件数，否则机构不能成立。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

55、判断题：
‍两构件通过内，外表面接触，可以组成回转副，也可以组成移动副。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

56、判断题：
‌凡两构件直接接触，而又相互联接的都叫运动副。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

57、判断题：
​运动副的作用，是用来限制或约束构件的自由运动的。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

第3章单元测验

1、单选题：
‏一曲柄摇杆机构，若改为以曲柄为机架，则将演化为（　　）​
选项：
A: 曲柄摇杆机构
B: 双曲柄机构
C: 双摇杆机构
D: 导杆机构
答案: 【 双曲柄机构】

2、单选题：
‍平面铰链四杆机构ABCD中，AD为机架，LAB=40mm，LBC=60mm，LCD=120mm，LAD=120mm，那么（ ）‏
选项：
A: AB杆为曲柄，CD杆为摇杆
B: AB杆与CD杆均为曲柄
C: AB杆与CD杆均为摇杆
D:  AB杆为摇杆，CD杆为曲柄
答案: 【 AB杆为曲柄，CD杆为摇杆】

3、单选题：
‍铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，则机构为（ ）‎
选项：
A: 曲柄摇杆机构
B: 曲柄滑块机构
C: 双曲柄机构
D: 双摇杆机构
答案: 【 双摇杆机构】

4、单选题：
‎连杆机构中，传力效果最好的机构是（ ）。‏
选项：
A: 曲柄遥杆机构
B: 双摇杆机构
C: 双曲柄机构
D: 导杆机构
答案: 【 导杆机构】

5、单选题：
‏在曲柄滑块机构中，若取曲柄为机架时，则可获得（ ）‏
选项：
A: 曲柄转动导杆机构
B: 曲柄摆动导杆机构
C: 摆动导杆滑块机构
D: 曲柄转动导杆机构或者曲柄摆动导杆机构
答案: 【 曲柄转动导杆机构或者曲柄摆动导杆机构】

6、单选题：
‌无急回特性的平面四杆机构，其极位夹角（　　）‌
选项：
A: θ=0°
B: θ≥0°
C: θ>0°
D: θ<0°
答案: 【 θ=0°】

7、单选题：
‎铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。若杆长lAB=30mm,lBC=70mm，lCD=80mm，则机架最大杆长为（　）‎
选项：
A: 80mm
B: 100mm
C: 120mm
D: 150mm
答案: 【 120mm】

8、单选题：
‍偏置曲柄滑块机构以滑块为原动件时，机构具有 （ ） 。‍
选项：
A: 急回特性
B: 死点位置
C: 急回特性和死点位置
D: 其他选项都不正确
答案: 【 死点位置】

9、单选题：

‏

​

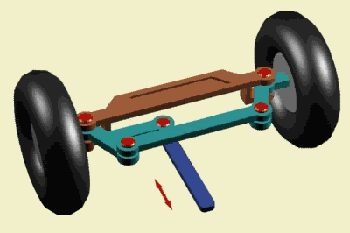

‏下面的汽车前轮转向机构采用了（ ）使两轮摆角不等，而实现顺利转向。

​

‏

​选项：
A: 平行四边形机构
B: 等腰梯形机构
C: 反平行四边形机构
D: 曲柄摇杆机构
答案: 【 等腰梯形机构】

10、单选题：

‍

‍

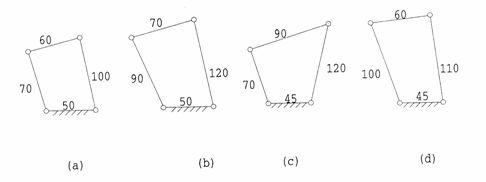

‍下图所示的铰链四杆机构中，( )是双曲柄机构。

‍

‍

‍选项：
A: 图(a)
B: 图(b)
C: 图(c)
D: 图(d)
答案: 【 图(d)】

11、单选题：
‏在曲遥柄杆机构中，当（ ）为主动件时，机构将出现死点位置。‍
选项：
A: 曲柄
B: 摇杆
C: 连杆
D: 连架杆
答案: 【 摇杆】

12、单选题：
‍曲柄摇杆机构处于死点位置时，角度等于零度的是（　　　）​
选项：
A: 压力角
B: 传动角
C: 极位夹角
D: 摆角
答案: 【 传动角】

13、单选题：
‎在连杆机构中，下列说法正确的是（ ）。‍
选项：
A: 压力角越大，传力效果越好
B: 压力角越小，传力效果越好
C: 传动角越小，传力效果越好
D: 其他选项都不正确
答案: 【 压力角越小，传力效果越好】

14、单选题：
‎当急回特性系数K（ ）时，机构具有急回特性系数。‏
选项：
A: 大于 1
B: 小于 1
C: 等于 1
D: 等于0
答案: 【 大于 1】

15、单选题：
‍导杆机构的极为夹角与导杆的摆角（ ）相等。‏
选项：
A: 一定
B: 一定不
C: 不一定
D: 没有正确答案
答案: 【 一定】

16、单选题：
‎铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )‌
选项：
A: 最短杆
B: 最短杆的相邻杆
C: 最短杆的相对杆
D: 任何一杆
答案: 【 最短杆的相邻杆】

17、单选题：
‌在铰链四杆机构中，若最短杆与最长杆之和小于或等于其他两杆长度之和，且最短杆为机架，则该机构有（ ）个曲柄。​
选项：
A: 一
B: 二
C: 三
D: 零
答案: 【 二】

18、单选题：

‏

‏

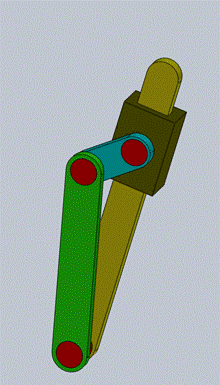

‏图示为摆动导杆机构，以构件1为主动件，则机构在图示位置时的传动角γ=（　　）

‏

‏

‏选项：
A: ∠BAC
B: ∠BCA
C: 90°
D: 0°
答案: 【 90°】

19、单选题：
‍四杆机构中，已知行程速比系数K，则极位夹角的计算公式为（ ）。‏
选项：
A:
B:
C:
D:
答案: 【 】

20、单选题：
‍对心曲柄滑块机构最小传动角出现在（ ）。‎
选项：
A: 曲柄与机架共线的位置时
B: 曲柄与机架垂直的位置时
C: 不定
D: 其他选项都不正确
答案: 【 曲柄与机架垂直的位置时】

21、单选题：

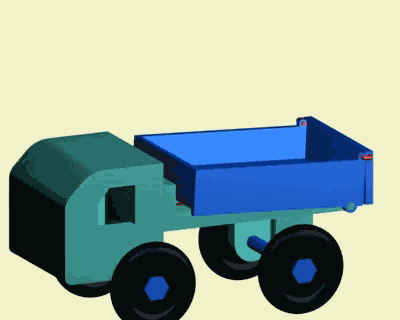

‎下面的自卸卡车车厢翻转过程使用的机构属于（）

‍

‎

‍选项：
A: 曲柄滑块机构
B: 摇块机构
C: 曲柄摇杆机构
D: 转动导杆机构
答案: 【 摇块机构】

22、单选题：
‎在铰链四杆机构中，传动角γ和压力角α的关系是（ ）‌
选项：
A: γ=180°-α
B: γ=90°+α
C: γ=90°-α
D: γ= α
答案: 【 γ=90°-α】

23、单选题：
‍下列机构中没有急回特性的机构是（ ）。‏
选项：
A: 曲柄遥杆机构
B: 导杆机构
C: 对心曲柄滑块机构
D: 偏心曲柄滑块机构
答案: 【 对心曲柄滑块机构】

24、单选题：

​下面的铲土机的铲斗举升机构采用了（ ）实现铲斗平稳举升。

‎

​

‎选项：
A: 平行四边形机构
B: 反平行四边形机构
C: 双摇杆机构
D: 曲柄摇杆机构
答案: 【 平行四边形机构】

25、单选题：
‌‏‌在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为 （）   。‏
选项：
A: 急回特性
B: 死点现象
C: 变速运动
D: 等幅摆动
答案: 【 急回特性】

26、单选题：

‍摆动导杆机构的极位夹角与导杆摆角的关系为( )。

‍

‍

‍选项：
A: 相等
B: 极位夹角大于导杆摆角
C: 极位夹角与导杆摆角互补
D: 极位夹角小于导杆摆角
答案: 【 相等】

27、单选题：
‌曲柄摇杆机构中，曲柄为主动件时，（）死点位置。​
选项：
A: 曲柄与连杆共线时
B: 摇杆与连杆共线时
C: 不存在
D: 没有正确选项
答案: 【 不存在】

28、单选题：
‍在四杆机构中，各杆件的长度若满足杆长条件，则该机构一定是（ ）。​
选项：
A: 曲柄遥杆机构
B: 双摇杆机构
C: 双曲柄机构
D: 不确定
答案: 【 不确定】

29、单选题：
‎在铰链四杆机构中，若最短杆与最长杆长度和小于其它两杆长度之和，则( )为机架时，可得双摇杆机构。‍
选项：
A: 以最短杆
B: 以最短杆相邻杆
C: 以最短杆对面杆
D: 无论以哪个杆
答案: 【 以最短杆对面杆】

30、单选题：

‌下面的蒸汽机车驱动机构采用了（ ）使曲柄滑块机构能够克服死点位置，而实现连续顺利运转。

‍

‌

‍选项：
A: 一般机构
B: 加大驱动力的方法
C: 加大惯性轮的方法
D: 错列方法
答案: 【 错列方法】

31、单选题：
‌铰链四杆机构的死点位置发生在( )‌
选项：
A: 从动件与连杆共线位置
B: 从动件与机架共线位置
C: 主动件与连杆共线位置
D: 主动件与机架共线位置
答案: 【 从动件与连杆共线位置】

32、单选题：

​缝纫机脚踏板机构是（ ）来克服死点位置的。

‌

​

‌选项：
A: 通过转动手轮
B: 按节奏踩脚踏板
C: 使劲踩脚踏板
D: 通过大带轮的惯性
答案: 【 通过大带轮的惯性】

33、单选题：
‏机构处于死点位置时，其压力角和传动角分别为（ ）。‌
选项：
A:  0°， 0°
B: 0°， 90°
C:  90°， 0°
D: 90°， 90°
答案: 【  90°， 0°】

34、单选题：
‎在曲柄滑块机构中，若取连杆为机架，则可获得（　　　）​
选项：
A: 曲柄转动导杆机构
B: 曲柄摆动导杆机构
C: 摇块机构
D: 移动导杆机构
答案: 【 摇块机构】

35、判断题：
​压力角是衡量机构传力性能的重要指标。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

36、判断题：
‌压力角就是作用于构件上的力和速度的夹角。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

37、判断题：
‎机构的极位夹角是衡量机构急回特性的重要指标。极位夹角越大，则机构的急回特性越明显。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

38、判断题：
‌只有以曲柄摇杆机构的最短杆为固定机架，才能得到双曲柄机构。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

39、判断题：
‍曲柄摇杆机构中，摇杆的两极限位置出现在曲柄与连杆的两次共线时。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

40、判断题：
‏极位夹角就是从动件在两个极限位置的夹角。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

41、判断题：
​铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；最短杆与最长杆的长度之和小于或等于其余两杆的长度之和。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

42、判断题：
‎机构是否存在死点位置与机构取哪个构件为原动件无关。​
选项：
A: 正确
B: 错误
答案: 【 错误】

43、判断题：
‎在实际生产中,机构的死点位置对工作都是不利的，处处都要考虑克服。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

44、判断题：
‌压力角越大，则机构传力性能越差。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

45、判断题：
‍在平面连杆机构中，只要最短杆作固定机架，就能得到双曲柄机构。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

46、判断题：
‍曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显著。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

47、判断题：
​若要使机构有急回特性，极位夹角必须θ> 0。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

48、判断题：
‍传动角就是连杆与从动件的夹角。​
选项：
A: 正确
B: 错误
答案: 【 错误】

49、判断题：
​极位夹角是曲柄摇杆机构中，摇杆两极限位置的夹角。‏
选项：
A: 正确
B: 错误
答案: 【 错误】

50、判断题：
‏在铰链四杆机构中，曲柄一定是最短杆。 ‏
选项：
A: 正确
B: 错误
答案: 【 错误】

51、判断题：
‍铰链四杆机构中;传动角γ越大，机构传力性能越高。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

52、判断题：
‏在偏置曲柄滑块机构中，若以曲柄为主动件时，最小传动角可能出现在曲柄与滑块导路相平行的位置。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

53、判断题：
‎四杆机构的传动角是指从动揺杆的受力方向与受力点的速度方向之间所夹的锐角。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

第4章单元测验

1、单选题：

‌

‍

‌设计滚子从动件盘状凸轮轮廓时，对于外凸的理论廓线，若将滚子半径加大，那么凸轮轮廓上的各点曲率半径（　　　）

‍

‌

‍选项：
A: 一定变大
B: 一定变小
C: 不变
D: 可能变大也可能变小
答案: 【 一定变小】

2、单选题：
‍凸轮机构中，凸轮最大压力角出现于凸轮轮廓坡度较陡的地方。（ ）​
选项：
A: 说法正确
B: 说法错误
C: 说法不完全正确
D: 其他选项都不正确
答案: 【 说法正确】

3、单选题：
‍下述几种规律中，（ ）既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。‍
选项：
A: 等速运动规律
B: 正弦加速运动规律
C: 等加速等减速运动规律
D: 余弦加速运动规律
答案: 【 正弦加速运动规律】

4、单选题：

​

‌

​如下图所示凸轮机构的推程运动角是 （）。

‌

​

‌选项：
A: 180°
B: 120°
C: 70°
D: 110°
答案: 【 120°】

5、单选题：
‎当从动件在推程按照简谐运动规律运动时，在一般情况下，从动件在行程的（　　）‌
选项：
A: 起始位置有柔性冲击，终止位置有刚性冲击
B: 起始和终止位置都有刚性冲击
C: 起始位置有刚性冲击，终止位置有柔性冲击
D: 起始和终止位置都有柔性冲击
答案: 【 起始和终止位置都有柔性冲击】

6、单选题：
‎尖顶从动件凸轮机构中，基圆的大小会影响（）。‌
选项：
A: 从动件的位移
B: 从动件的速度
C: 从动件的加速度
D: 凸轮机构的压力角
答案: 【 凸轮机构的压力角】

7、单选题：
‍在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应( )‏
选项：
A: 减小凸轮基圆半径
B: 增大凸轮基圆半径
C: 减小平底宽度
D: 增大平底宽度
答案: 【 增大凸轮基圆半径】

8、单选题：

‎平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于( )。

​

‎

​

‎

​选项：
A:  0°
B: 90°
C: 变化的
D:  无法确定
答案: 【  0°】

9、单选题：
​尖顶盘型凸轮机构中的压力角是指（）间的夹角。‍
选项：
A:  凸轮上接触点的法线与该点的线速度方向。
B:  凸轮上的接触点处的法线与从动件的运动方向。
C: 凸轮上的接触点的切线与从动件的运动方向。
D: 没有正确的选项
答案: 【  凸轮上的接触点处的法线与从动件的运动方向。】

10、单选题：
‌对心直动尖顶盘形凸轮机构的推程压力角超过许用值时，可采用（ ）措施来解决。‏
选项：
A: 增大基圆半径
B: 改为滚子从动件
C: 改变凸轮转向
D: 改为偏直直动尖顶从动件
答案: 【 增大基圆半径】

11、单选题：
‏在下列凸轮机构中，从动件与凸轮的运动不在同一平面中的是（　　　）‌
选项：
A: 直动滚子从动件盘形凸轮机构
B: 摆动滚子从动件盘形凸轮机构
C: 直动平底从动件盘形凸轮机构
D: 摆动从动件圆柱凸轮机构
答案: 【 摆动从动件圆柱凸轮机构】

12、单选题：
‎与连杆机构相比，凸轮机构的最大缺点是（ ）‏
选项：
A: 惯性力难以平衡
B: 点、线接触，易磨损
C: 设计较为复杂
D: 不能实现间歇运动
答案: 【 点、线接触，易磨损】

13、单选题：
‍（    ）盘形凸轮机构的压力角恒等于常数。‎
选项：
A: 摆动尖顶从动件
B: 直动滚子从动件
C: 摆动平顶从动件
D: 摆动滚子从动件
答案: 【 摆动平顶从动件】

14、单选题：
​设计滚子从动件盘状凸轮轮廓线时，若将滚子半径加大，那么凸轮实际轮廓线上的各点曲率半径（ ）‎
选项：
A: 一定变大
B: 一定变小
C: 不变
D: 可能变大也可能变小
答案: 【 一定变小】

15、单选题：
‎在滚子直动从动件盘形凸轮机构中，基圆是指（ ）。‏
选项：
A: 理论廓线的基圆
B: 工作廓线的基圆
C: 实际廓线的基圆
D: 没有正确选项
答案: 【 理论廓线的基圆】

16、单选题：

‌

​

‌在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以（　　　）

​

‌

​选项：
A: 增大滚子半径
B: 减少基圆半径
C: 增大基圆半径
D: 增加从动件长度
答案: 【 增大基圆半径】

17、单选题：
‏在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )‍
选项：
A: 将产生刚性冲击
B: 将产生柔性冲击
C: 没有冲击
