1.1 电力电子学与发展现装随堂测验

1、单选题：
‍在电力电子变流技术中，将交流（Alternating Current，简称AC）变换成直流（Direct Current，简称DC）的电力变换技术称之为‍
选项：
A: 逆变(Inversion)
B: 整流(Rectification)
C: 斩波(DC Chopping)
D: 变频(Frequency Conversion)
答案: 【 整流(Rectification)】

2、单选题：
‌电力电子技术的两个分支是‌
选项：
A: 电力电子变流技术，电力电子器件制造技术
B: 电力电子系统集成技术，电力电子变流技术
C: 电力电子器件制造技术，电力电子系统集成技术
D: 以上都不是
答案: 【 电力电子变流技术，电力电子器件制造技术】

3、单选题：

​

​

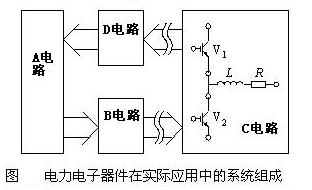

​图示为电力电子系统的组成结构示意图，其中“A电路”是（  ）。

​选项：
A: 检测电路
B: 控制电路
C: 主电路
D: 驱动电路
答案: 【 控制电路】

1.2 电力电子技术的应用随堂测验

1、单选题：
‏以下不属于新能源发电的是‎
选项：
A: 光伏发电
B: 风力发电
C: 潮汐能发电
D: 火力发电
答案: 【 火力发电】

2、单选题：
​以下器件不属于电力电子器件的是​
选项：
A: 运算放大器
B: IGBT
C: IGCT
D: 晶闸管
答案: 【 运算放大器】

3、单选题：
‌以下对于SiC器件的优点描述错误的是‍
选项：
A: 耐压高
B: 功耗大
C: 热导率高
D: 结温>300度
答案: 【 功耗大】

第一单元测验

1、单选题：
‏在电力电子变流技术中，将直流（Direct Current，简称DC）变换成直流（Direct Current，简称DC）的电力变换技术称之为​
选项：
A: 逆变(Inversion)
B: 整流(Rectification)
C: 斩波(DC Chopping)
D: 交流调压(AC Voltage Conversion)
E: 变频(Frequency Conversion)
答案: 【 斩波(DC Chopping)】

2、单选题：
‏在电力电子变流技术中，将直流（Direct Current，简称DC）变换成交流（Alternating Current，简称AC）的电力变换技术称之为‍
选项：
A: 逆变(Inversion)
B: 整流(Rectification)
C: 斩波(DC Chopping)
D: 交流调压(AC Voltage Conversion)
E: 变频(Frequency Conversion)
答案: 【 逆变(Inversion)】

3、单选题：

​如图所示电力电子系统的组成结构示意图，其中“B电路”是（  ）。

‌

​

‌选项：
A: 检测电路
B: 主电路
C: 控制电路
D: 驱动电路
答案: 【 驱动电路】

4、单选题：

​如图所示为电力电子系统的组成结构示意图，其中“C电路”是（  ）。

‎

​

‎选项：
A: 主电路
B: 控制电路
C: 驱动电路
D: 检测电路
答案: 【 主电路】

5、单选题：

‎如图所示为电力电子系统的组成结构示意图，其中“A电路”是（  ）。

‏

‎

‏选项：
A: 检测电路
B: 控制电路
C: 主电路
D: 驱动电路
答案: 【 控制电路】

6、单选题：

‌如图所示为电力电子系统的组成结构示意图，其中“D电路”是（  ）。

‌

‌

‌选项：
A: 驱动电路
B: 控制电路
C: 检测电路
D: 主电路
答案: 【 检测电路】

7、单选题：
‌电力电子技术的两个分支是‍
选项：
A: 电力电子变流技术，电力电子器件制造技术
B: 电力电子系统集成技术，电力电子变流技术
C: 电力电子器件制造技术，电力电子系统集成技术
D: 电力电子器件制造技术，供配电技术
答案: 【 电力电子变流技术，电力电子器件制造技术】

8、单选题：
‌以下不属于新能源发电的是‍
选项：
A: 光伏发电
B: 风力发电
C: 潮汐能发电
D: 火力发电
答案: 【 火力发电】

9、单选题：
‏以下器件不属于电力电子器件的是‌
选项：
A: IGBT
B: IGCT
C: 电力二极管
D: 运算放大器
答案: 【 运算放大器】

第2讲 相控单相交流调压电路

1、单选题：
​每半个周波控制晶闸管的开通相位，调节输出电压有效值的电路称之为‌
选项：
A: 交流调压电路
B: 交流调功电路
C: 交流变频电路
D: 交流电力电子开关
答案: 【 交流调压电路】

2、判断题：
‍在单相调压电路中，若为电阻性负载，则负载电流和负载电压的波形相同。​
选项：
A: 正确
B: 错误
答案: 【 正确】

3、判断题：
‌在单相调压电路中，若为电阻性负载，随着晶阐管触发角a的增大，输出电压Uo减小。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

4、判断题：
‏在单相调压电路中，若为电阻性负载，当晶阐管触发角a=π时，输出电压Uo为零。​
选项：
A: 正确
B: 错误
答案: 【 正确】

第3讲 负载电感时相控单相交流调压特性

1、单选题：
‍单相交流电压控制器的负载电压谐波分量一般包含：‎
选项：
A: 奇数次
B: 除3及其倍数次的奇次谐波
C: 除3及其倍数次的全部谐波
D: 各种可能的谐波
答案: 【 奇数次】

2、判断题：
‏在单相调压电路中，若负载为阻感性，那么电路只能进行滞后控制。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

3、判断题：
‎在单相调压电路中，若负载为阻感性，晶阐管的移相范围为0≤a ≤π。‏
选项：
A: 正确
B: 错误
答案: 【 错误】

第4讲 PWM斩控单相交流调压电路

1、判断题：
‍交流斩波调压电路的控制方式有互补控制和非互补控制两类。​
选项：
A: 正确
B: 错误
答案: 【 正确】

2、判断题：
‌非互补控制在一个开关周期内，斩波开关和续流开关只能有一个导通。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

3、判断题：
‎非互补控制方式可以将斩波控制与续流控制相配合，避免电源短路和负载断流。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

第六单元测验

1、单选题：
用晶阐管构成的调压电路，晶阐管采用的控制方式是‍
选项：
A: 相位控制
B: 频率控制
C: 通断控制
D: 脉宽控制
答案: 【 相位控制】

2、单选题：
以交流电周期为单位控制晶闸管通断，改变通断周期数的比，进而调节输出功率的电路称之‏
选项：
A: 交流调压电路
B: 交流调功电路
C: 交流变频电路
D: 交流电力电子开关
答案: 【 交流调功电路】

3、单选题：
每半个周波控制晶闸管的开通相位，调节输出电压有效值的电路称之‎
选项：
A: 交流调压电路
B: 交流调功电路
C: 交流变频电路
D: 交流电力电子开关
答案: 【 交流调压电路】

4、单选题：
单相交流电压控制器的负载电压谐波分量一般包含‍
选项：
A: 奇数次
B: 除3及其倍数次的奇次谐波
C: 除3及其倍数次的全部谐波
D: 各种可能的谐波
答案: 【 奇数次】

5、判断题：
交流斩波调压电路的控制方式有互补控制和非互补控制两类。​
选项：
A: 正确
B: 错误
答案: 【 正确】

6、判断题：
非互补控制在一个开关周期内，斩波开关和续流开关只能有一个导通。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

7、判断题：
非互补控制方式可以将斩波控制与续流控制相配合，避免电源短路和负载断流。​
选项：
A: 正确
B: 错误
答案: 【 正确】

8、判断题：
在单相调压电路中，若负载为阻感性，晶阐管的移相范围为0≤a ≤π。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

9、判断题：
在单相调压电路中，若负载为阻感性，晶阐管的最小触发角必须大于等于负载的阻抗角。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

10、判断题：
在单相调压电路中，若负载为阻感性，那么电路只能进行滞后控制。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

11、判断题：
在单相调压电路中，若为电阻性负载，晶阐管的移相范围为0≤a≤π。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

12、判断题：
在单相调压电路中，若为电阻性负载，当晶阐管触发角a=π时，输出电压Uo为零。​
选项：
A: 正确
B: 错误
答案: 【 正确】

13、判断题：
交流/交流变换电路就是把一种形式的交流变成另一种形式交流的电路，它可以改变相关的电压、频率和相数等。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

4.1 整流器的类型和性能指标

1、多选题：
整流器根据所用开关器件及控制能力可以分为‍
选项：
A: 不控型整流器
B: 半控型整流器
C: 全控型整流器
D: 全波整流器
答案: 【 不控型整流器;
半控型整流器;
全控型整流器】

2、多选题：
衡量整流器的几个常用性能指标有​
选项：
A: 纹波系数
B: 电压脉动系数
C: 输入功率
D: 电流总畸变率THD
答案: 【 纹波系数;
电压脉动系数;
输入功率;
电流总畸变率THD】

3、判断题：
交流-直流变换电路又称整流电路，是利用半导体电力开关器件的通、断控制，将交流电能变换成直流电能的电路。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

5.2 单相不控整流电路

1、单选题：
单相桥式不控整流电路带电阻性负载时，其输出电压平均值是​
选项：
A: 1.2U2rms
B: 0.9U2rms
C: 2.34U2rms
D: 2.349U2rms
答案: 【 0.9U2rms】

2、判断题：
单相桥式不控整流电路带电阻性负载时，输出电压与输出电流相位相同。​
选项：
A: 正确
B: 错误
答案: 【 正确】

3、判断题：
单相桥式不控整流电路可以把交流电变换成了单向脉动的直流电。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

5.3 三相不控整流电路

1、单选题：
三相桥式不控整流电路带电阻性负载时，其输出电压平均值是‎
选项：
A: 1.2U2rms
B: 0.9U2rms
C: 2.34U2rms
D: 2.349U2rms
答案: 【 2.34U2rms】

2、判断题：
在三相不控整流电路中，由二极管的单向导电性可知，共阴极组二极管在电源的正半周导通，且为阳极所接交流电压值最低的这一相所对应的二极管导通。‏
选项：
A: 正确
B: 错误
答案: 【 错误】

3、判断题：
三相桥式不控整流电路的自然换相点是相临两相的相电压的交叉点。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

5.4 电容对不控整流电路特性的影响

1、单选题：
单相桥式不控整流电路带阻容性负载时，已知变压器二次电压有效值U2为10V,二极管承受的最大反向电压为‍
选项：
A: 10V
B: 14.14V
C: 9V
D: 12V
答案: 【 14.14V】

2、单选题：
单相桥式不控整流电路带阻容性负载时，已知变压器二次电压有效值U2为10V,输出的直流电压平均值约为​
选项：
A: 10V
B:  14.14V
C: 9V
D: 12V
答案: 【 12V】

3、单选题：
当三相桥式不控整流电路带阻容性负载后，其输出电压的平均值在（  ）之间。‌
选项：
A: 2.34U2rms～2.45U2rms
B: 0.9U2rms～1.2U2rms
C: 1.2U2rms～1.45U2rms
D: 1.45U2rms～2.34U2rms
答案: 【 2.34U2rms～2.45U2rms】

5.5 单相桥式相控整流电路

1、单选题：
单相桥式相控整流电阻性负载电路中，控制角α的移相范围是‎
选项：
A: 0º-90°
B: 0º-120°
C: 0º-150°
D: 0º-180°
答案: 【 0º-180°】

2、单选题：
带电阻性负载的单相桥式相控整流电路中，若交流电压的有效值为U2rms，当触发控制角为0时，其输出电压平均值是‏
选项：
A: 1.2U2rms
B: 0.9U2rms
C: 2.34U2rms
D: 2.349U2rms
答案: 【 0.9U2rms】

3、判断题：
在单相桥式相控整流电路带电阻性负载时，直流输出电压和负载电流的波形相位相同。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

第10讲 交流电路电感对整流特性的影响

1、单选题：
在三相桥式相控整流电路，交流侧电感引起的换相重叠角与下述哪几个参数有关​
选项：
A: α、负载电流Id以及变压器漏抗Xc
B: α以及负载电流Id
C: α和U2
D: α、U2以及变压器漏抗Xc
答案: 【 α、负载电流Id以及变压器漏抗Xc】

2、判断题：
三相桥式相控整流电路中，直流输出平均电压Ud是变压器二次侧相电压的正半周包络线和负半周包络线的差值。​
选项：
A: 正确
B: 错误
答案: 【 正确】

3、判断题：
在三相桥式相控整流电路中，自然换相点处的时刻就是晶阐管控制角等于零的时刻。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

第11讲 有源逆变原理

1、判断题：
逆变就是把直流电变成交流电，逆变分有源逆变和无源逆变两类。​
选项：
A: 正确
B: 错误
答案: 【 正确】

2、判断题：
有源逆变就是把直流电转变为与交流电网同频率的交流电能并且直接提供给电网，即以电网为负载。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

3、判断题：
有源逆变的内部条件是整流输出电压Udav大于零。​
选项：
A: 正确
B: 错误
答案: 【 错误】

第12讲 单相桥式整流电路的有源逆变

1、单选题：
单相桥式相控整流电路处于有源逆变状态时，为了确保顺利逆变，导通角范围为‏
选项：
A:  0°<α<90°
B: 90°<α<180°
C: 0°<α<60°
D: 60°<α<120°
答案: 【 90°<α<180°】

2、单选题：
单相桥式相控整流电路处于有源逆变状态，假设U2rms=220V, Udav等于99V,则导通角α是‎
选项：
A:  30°
B:  60°
C: 120°
D: 180°
答案: 【 120°】

3、判断题：
单相桥式相控整流电路处于有源逆变状态时，其导通角越大，则回馈电能越大。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

第13讲 三相桥式整流电路的有源逆变

1、单选题：
三相桥式相控整流电路处于有源逆变状态时，若导通角为120°，则逆变角为‎
选项：
A: 120°
B:  90°
C: 30°
D: 60°
答案: 【 60°】

2、判断题：
逆变失败是因主电路元件出现损坏、触发脉冲丢失、电源缺相或是逆变角太小造成。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

3、判断题：
逆变角b与控制角 a的关系是：a ＋b  = p。​
选项：
A: 正确
B: 错误
答案: 【 正确】

第14讲 BOOST型APFC的单相PWM整流电路

1、单选题：

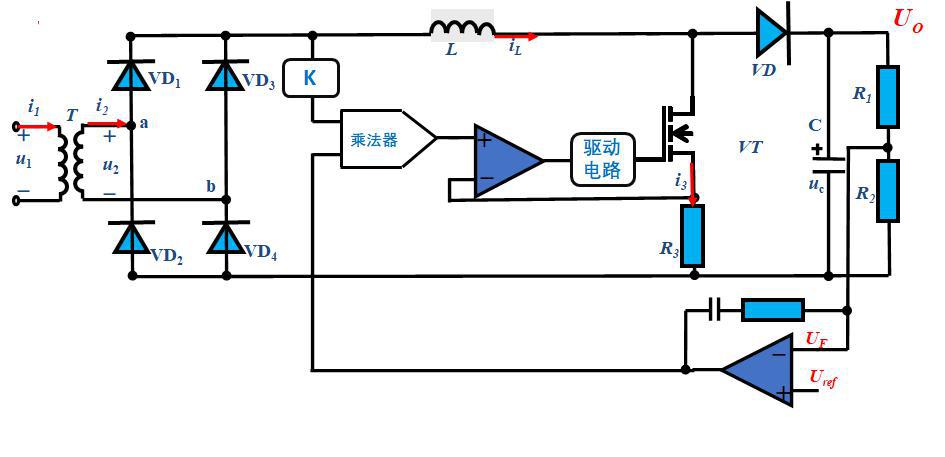

BOOST型APFC整流电路如下图所示的，已知输入交流电压为220V，频率为50Hz；误差放大器的输入参考电压Uref=1.25 V，电阻R1=1KΩ，电阻R2=319KΩ，那么输出电压Uo是

​

‏

​选项：
A: 220V
B: 319V
C: 320V
D: 400V
答案: 【 400V】

2、判断题：
PFC指的是功率因数校正。它的作用是抑制由交流输入电流严重畸变而产生的谐波注入到电网。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

3、判断题：
有源功率因数校正的基本思想是在传统的整流电路中加入有源开关，通过控制有源开关的通断来强迫输入电流跟随输入电压的变化，以获得正弦波的输入电流，从而使功率因数接近于1。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

第15讲 Flyback型APFC的单相PWM整流电路

1、单选题：
Flyback型APFC整流电路一般采用‎
选项：
A: CCM和CRM控制模式
B: CCM和DCM控制模式
C: CRM和DCM控制模式
D: CRM、CCM和DCM模式
答案: 【 CRM和DCM控制模式】

2、判断题：
Flyback型APFC整流电路一般应用在1KW-2KW左右的中大功率场合。‏
选项：
A: 正确
B: 错误
答案: 【 错误】

3、判断题：
Flyback型APFC整流电路，为了提高功率因数，必须减弱占空比D随输入电压变化的程度。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

第6讲 负载电感对单相桥式相控整流特性的影响

1、单选题：
单相桥式相控整流电路带阻感性负载时，控制角α和导通角θ之间的关系是​
选项：
A: α+θ=90°
B: α+θ=180°
C: α+θ>180°
D: α+θ<180°
答案: 【 α+θ>180°】

2、判断题：
在单相桥式相控整流电路带阻感性负载中，直流输出电压和负载电流的波形相位相同。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

3、判断题：
在单相桥式相控整流电路带阻感性负载时，晶闸管承受的最大正向电压是u2的峰值。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

第7讲 反电动势时相控整流特性

1、判断题：
在单相桥式相控整流带反电动势负载电路中，导通角θ和控制角α之间满足θ+α=180º。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

2、判断题：
在单相桥式相控整流带反电动势+电阻性负载电路中，反电动势E越大，停止导电角δ也越大。​
选项：
A: 正确
B: 错误
答案: 【 正确】

3、判断题：
在单相桥式相控整流带反电动势+电阻性负载电路中，控制角α必须要大于停止导电角δ。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

第8讲 三相桥式相控整流电路

1、单选题：
控制角α为(   )度时，三相桥式相控整流电路带电阻性负载时，输出负载电压波形处于连续和断续的临界状态。‌
选项：
A: 0度
B: 60度
C: 30度
D: 120度
答案: 【 60度】

2、单选题：
三相桥式相控整流电路带电阻性负载时，当触发角α=0º时，输出的负载电压平均值为​
选项：
A: 0.45U2
B: 0.9U2
C: 1.17U2
D: 2.34U2
答案: 【 2.34U2】

3、判断题：
三相桥式可控整流电路在自然换向时，每时刻导通的两个晶闸管分别对应阳极所接交流电压值最高的一个和阴极所接交流电压值最低的一个。​
选项：
A: 正确
B: 错误
答案: 【 正确】

第9讲 负载电感对三相桥式相控整流特性的影响

1、单选题：
三相桥式相控整流电路带大电感负载时，控制角α的有效移相范围是（  ）。
