1.1.2信号的频谱、模拟信号和数字信号

1、单选题：
‍以下关于模拟信号与数字信号的概念哪个是不对的？‍
选项：
A: 处理模拟信号的电子电路称为模拟电路
B: 模拟信号在时间和幅值上都是连续的信号
C: 对于模拟信号，器件工作在截止区；对于数字信号，器件工作在放大区
D: 模拟信号研究的是输出与输入的电压电流关系；数字信号研究的是输出与输入的逻辑关系
答案: 【 对于模拟信号，器件工作在截止区；对于数字信号，器件工作在放大区】

1.2.1放大电路模型抽象

1、单选题：
‏电压放大电路抽象出的电路模型没有下面哪一项‎
选项：
A: 等效输入电阻
B: 受控电压源
C: 等效输出电助
D: 受控电流源
答案: 【 受控电流源】

1.2.2放大电路模型分析

1、单选题：
‍以下哪个表述是不对的?‍
选项：
A: 电压放大电路，希望输入电阻越大越好
B: 电压放大电路，希望输出电阻越小越好
C: 电流放大电路，希望输入电阻越大越好
D: 电流放大电路，希望输出电阻越大越好
答案: 【 电流放大电路，希望输入电阻越大越好】

1.3.1主要性能指标Av、Ri、Ro

1、单选题：
​关于放大电路的输出电阻的描述，下面哪个不对？‌
选项：
A: 输出电阻的大小反映了放大电路的带负载能力
B: 求解输出电阻时，在输出端口要把负载去掉
C: 求解输出电阻时，输入端的独立源要置零
D: 放大电路输出量随负载变化量越小，其带负载能力越强
答案: 【 放大电路输出量随负载变化量越小，其带负载能力越强】

1.3.2主要性能指标频率响应与非线性失真

1、判断题：
‎幅度失真和相位失真是非线性失真‍
选项：
A: 正确
B: 错误
答案: 【 错误】

信号

1、单选题：

‏请问这是一个什么电路？

‍选项：
A: 电流源等效电路
B: 电压源等效电路
C: 负载电路
D: 放大电路
答案: 【 电压源等效电路】

第一章绪论

1、单选题：
某放大电路在负载开路时，测得输出电压为5V，在输入电压不变的情况下接入3KΩ的负载电阻，输出电压下降到3V，说明该放大电路的输出电阻为（）KΩ。‍
选项：
A: 2
B: 3
C: 4
D: 5
答案: 【 2】

2、单选题：
‌某放大电路在接有2KΩ负载电阻时，测得输出电压为3V，在输入电压不变的情况下断开负载电阻，输出电压上升到7.5V，说明该放大电路的输出电阻为（）KΩ。‏
选项：
A: 3
B: 6
C: 9
D: 12
答案: 【 3】

3、单选题：
‏已知某放大电路的输出电阻为3KΩ，在接有4KΩ负载电阻时，测得输出电压为2V。在输入电压不变的条件，断开负载电阻，输出电压将上升到（）V。‏
选项：
A: 1
B: 2.5
C: 3.5
D: 4.5
答案: 【 3.5】

4、单选题：
‌放大电路对不同频率的正弦信号的稳态响应特性简称为（）。‌
选项：
A: 频率响应
B: 放大倍数
C: 相移
D: 不详
答案: 【 频率响应】

5、单选题：
​由于放大电路对含有多种频率信号的（）不同而产生的波形失真，称为幅度失真。‏
选项：
A: 频率响应
B: 放大倍数
C: 相移
D: 不详
答案: 【 放大倍数】

6、单选题：
​由于放大电路对信号中不同频率产生的（）不同而产生的波形失真，称为相位失真。‎
选项：
A: 频率响应
B: 放大倍数
C: 相移
D: 不详
答案: 【 相移】

7、单选题：
‎测得某放大电路的输入正弦电压和电流的峰值分别为10mV和10μA，在负载电阻为2KΩ时，测得输出正弦电压信号的峰值为2V。试计算该放大电路的电压放大倍数（）。‌
选项：
A: 200
B: 400
C: 600
D: 800
答案: 【 200】

8、单选题：
测得某放大电路的输入正弦电压和电流的峰值分别为10mV和10μA，在负载电阻为2KΩ时，测得输出正弦电压信号的峰值为2V。试计算该放大电路的电流放大倍数（）。‏‍‏
选项：
A: 200
B: 150
C: 100
D: 50
答案: 【 100】

2.1集成电路运算放大器

1、单选题：
​下面哪一项不是集成运放的特点：‌
选项：
A: 开环电压增益非常高
B: 输入电阻很大
C: 输入电阻较小
D: 输出电阻较小
答案: 【 输入电阻较小】

2.2理想运算放大器

1、单选题：
‏关于理想运放，下面哪一项不正确‎
选项：
A: 输入端的电流趋向于0
B: 线性区的范围很小
C: 输出电阻趋向于0
D: 输入电阻趋向于0
答案: 【 输入电阻趋向于0】

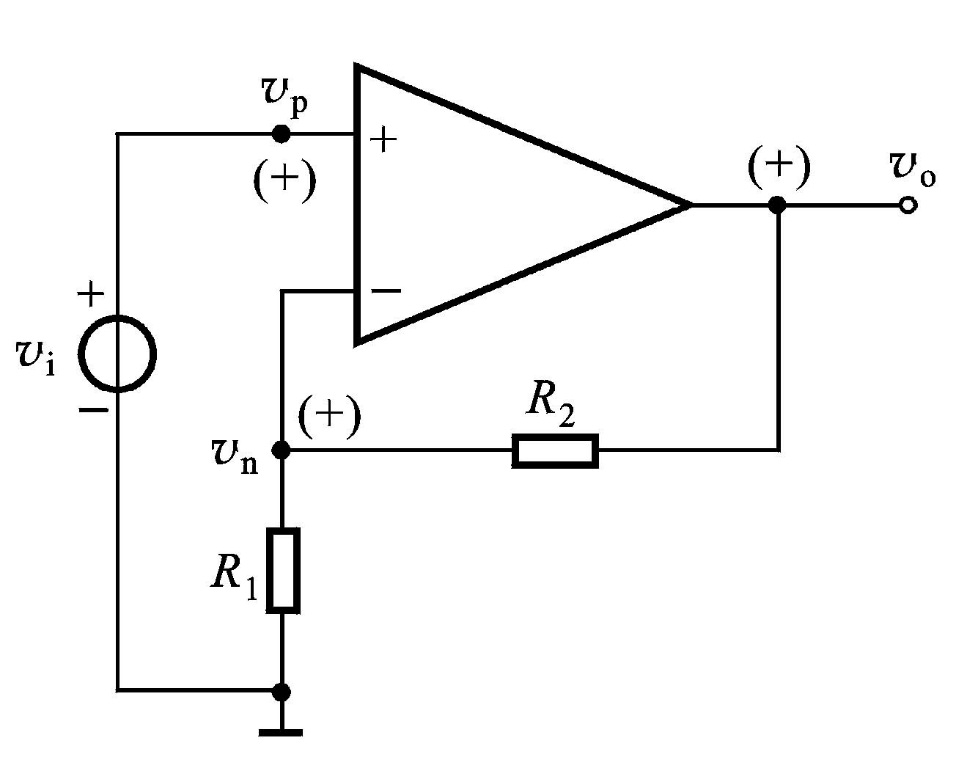

2.3.1同相放大电路

1、单选题：

‌电路如图所示，求

​选项：
A: 1+R2/R1
B: 1+R1/R2
C: 1
D: R2/R1
答案: 【 1+R2/R1】

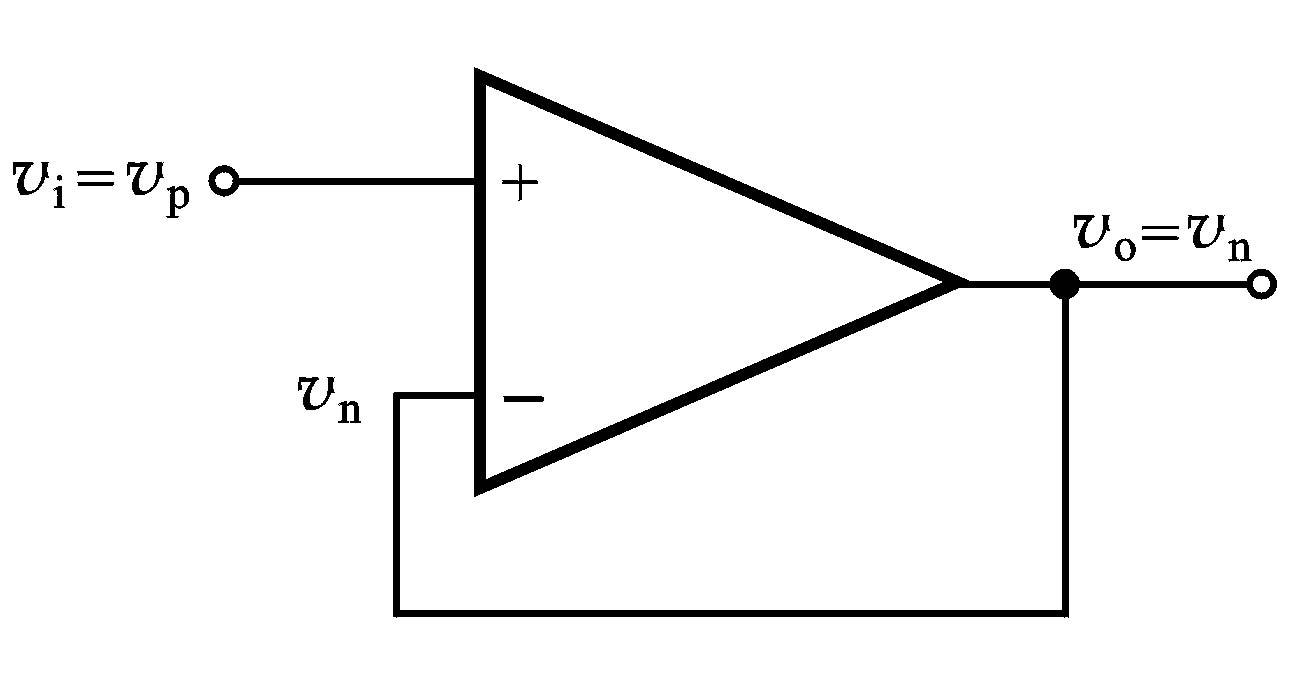

2.3.2电压跟随器

1、单选题：

‍电路如图所示。求

​选项：
A: 4
B: 3
C: 2
D: 1
答案: 【 1】

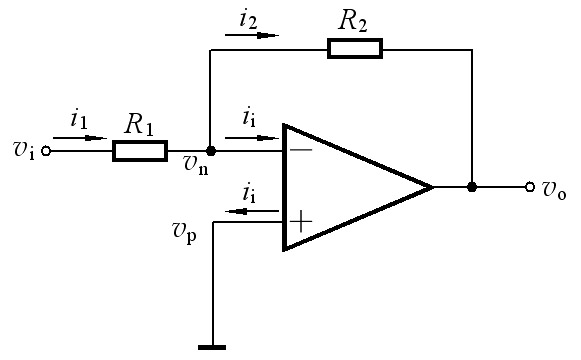

2.3.3反相放大电路

1、单选题：

‎电路如图所示。求

‍选项：
A: R1/R2
B: R2/R1
C: -R1/R2
D: -R2/R1
答案: 【 -R2/R1】

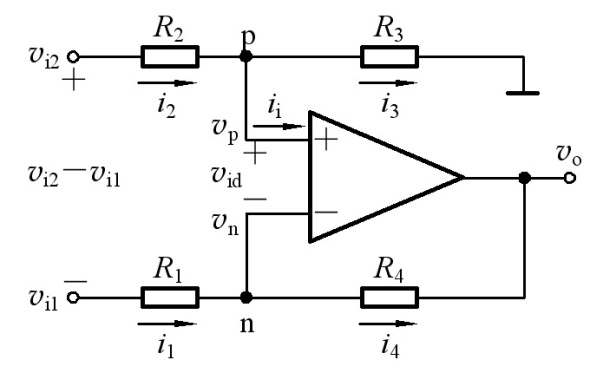

2.4.1求差电路

1、单选题：

‎电路如图所示，从同相端看进去的等效输入电阻是多少？

‍选项：
A: R2
B: R3
C: R1
D: R2+R3
答案: 【 R2+R3】

2.4.2仪用放大器

1、单选题：

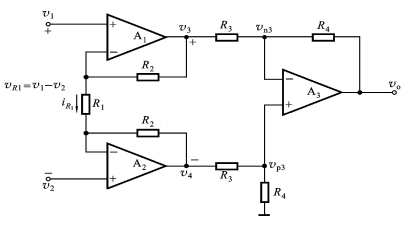

‏电路如图所示，下列哪个选项是正确的？

‍

‏

‍选项：
A: 从同相端看进去的等效输入电阻为0
B: 从同相端看进去的等效输入电阻为R2
C: 从同相端看进去的等效输入电阻为无穷大
D: 从同相端看进去的等效输入电阻为R1
答案: 【 从同相端看进去的等效输入电阻为无穷大】

2.4.3求和电路

1、单选题：
‎关于运放，以下哪个说法是正确的？‍
选项：
A: 输出级是为了电压的放大
B: 有一个输入端和一个输出端
C: 为了得到虚短和虚断，需要引入负反馈
D: 反相放大电路的等效输入电阻为无穷大
答案: 【 为了得到虚短和虚断，需要引入负反馈】

第二章运算放大器

1、单选题：

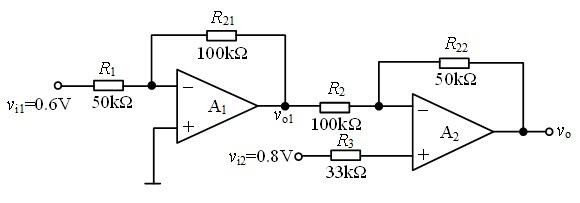

‌电路如图所示，设运放均是理想的。试求vo1的电压。

‍选项：
A: -1.2V
B: 1.2V
C: 0V
D:  -0.6V
答案: 【 -1.2V 】

2、单选题：

‏电路如图所示，设运放均是理想的。试求vo的电压。

‌

‏

‌选项：
A: 1.2V
B: 0.6V
C: 1.8V
D: 0V
答案: 【 1.8V】

3、单选题：

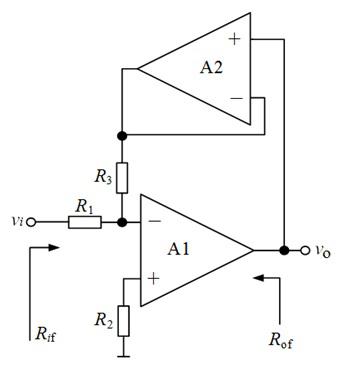

‎由集成运放A1、A2组成的反馈放大电路如图所示，设A1、A2均为理想运放。试求闭环电压放大倍数Avf =vo/vi。

‌

‎

‌选项：
A: -R3/R1
B: R3/R1
C: -A2*R3/R1
D: A2*R3/R1
答案: 【 -R3/R1】

4、单选题：

‍由集成运放A1、A2组成的反馈放大电路如图所示，设A1、A2均为理想运放。试求输入电阻Rif。

​

‍

​选项：
A: R2
B: R1
C: R3
D: R3/R1
答案: 【 R1】

5、单选题：
‏由集成运放A1、A2组成的反馈放大电路如图所示，设A1、A2均为理想运放。试求输出电阻Rof。​
选项：
A: R2
B: R1
C: 0
D: R3/R1
答案: 【 0】

3.1.1半导体

1、单选题：
‌下面哪一项不正确？‍‌‍
选项：
A: 半导体的导电能力是随着温度的增加而增加的
B: 空穴可以看成是一个带正电的粒子，电量与电子相等
C: 可以用空穴移动产生的电流来代替受束缚的电子移动产生的电流
D: 硅的价电子比锗的价电子越容易摆脱束缚（相同情况）
答案: 【 硅的价电子比锗的价电子越容易摆脱束缚（相同情况）】

3.1.2杂质半导体

1、单选题：
‌下列哪项不正确？‌
选项：
A: N型半导体，自由电子数是远远大于空穴数的
B: N型半导体中，自由电子是多子
C: N型半导体中，空穴是多子
D: N型半导体中的空穴主要由热激发形成
答案: 【 N型半导体中，空穴是多子】

3.2PN结的形成

1、单选题：
​下列哪一项不正确？‌
选项：
A: 空间电荷区的电阻率很高
B: PN结的内电场是从P区指向N区的
C: 由载流子浓度差引起的载流子运动，称为扩散运动
D: 漂移运动指的是电场作用所引起的载流子的运动
答案: 【 PN结的内电场是从P区指向N区的】

3.3PN结的特性

1、单选题：
‏下面哪项不是PN结加正向电压时的特性‏
选项：
A: 大的正向扩散电流
B: PN结导通
C: 低电阻
D: 高电阻
答案: 【 高电阻】

3.4二极管

1、单选题：
‏下列哪项不正确‌
选项：
A: 锗二极管的门槛电压，相对硅而言比较小
B: 锗二极管的反向饱和电流，相对硅而言更大一点
C: 二极管两端所加的正向电压大于门槛电压时，电流呈现指数增加
D: 二极管两端施加反向电压时，会形成反向饱和电流，相当于二极管导通。
答案: 【 二极管两端施加反向电压时，会形成反向饱和电流，相当于二极管导通。】

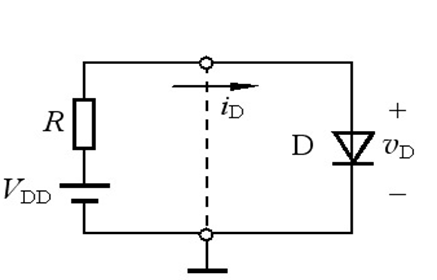

3.5.1简单二极管电路的图解分析方法

1、单选题：

‍电路如图所示，下列哪项不正确？

‌选项：
A: 二极管正向导通，电流与电压呈现指数关系
B: 二极管是一种线性元件
C: 若已知二极管的伏安特性曲线，根据作图法，能求得二极管的Q点
D: 对于电路有
答案: 【 二极管是一种线性元件】

3.5.2大信号模型分析方法

1、单选题：
‎下列哪一个说法不正确？‏
选项：
A: 对于二极管的理想模型，正向通电时，导通管压降为零
B: 对于二极管的理想模型，反向偏置时，二极管相当于一根导线
C: 恒压降模型就是在二极管的理想模型上加了一个电压源
D: 对于恒压降模型，当二极管导通后，认为管压降是0.7V
答案: 【 对于二极管的理想模型，反向偏置时，二极管相当于一根导线】

3.5.3大信号模型分析方法举例

1、单选题：

‌

‎

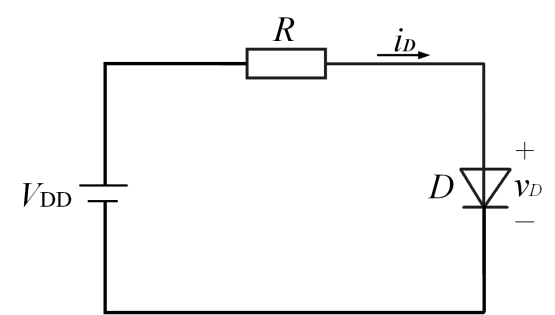

‌电路如图所示，电源VDD等于1V，电阻R等于10KΩ的时，若用恒压降模型（硅0.7V）来求解二极管两端所对应和电流。

‎

‌

‎选项：
A: 1mA
B: 0.03mA
C: 0.07mA
D:  0mA
答案: 【 0.03mA】

3.5.4小信号模型分析方法

1、单选题：
‌关于二极管的小信号模型，下列哪一个说法不正确？‌‌‌
选项：
A: 二极管的小信号模型就是一个电阻
B: 小信号模型中的微变等效电阻与静态工作点有关
C: 当静态电流越大时，所对应的微变等效电阻就越小
D: 当静态电流越大时，所对应的微变等效电阻就越大
答案: 【 当静态电流越大时，所对应的微变等效电阻就越大】

3.6特殊二极管

1、单选题：
​关于稳压二极管，下列哪一个说法不正确？‍
选项：
A: 主要工作在反向电击穿的状态
B: 在它的正常工作区域内电流的变化很大
C: 当反向电流小于一定值时，它的稳压效果不好，稳压特性消失
D: 其动态电阻越大，它的稳压特性会越好
答案: 【 其动态电阻越大，它的稳压特性会越好】

第三章二极管及其基本电路

1、单选题：

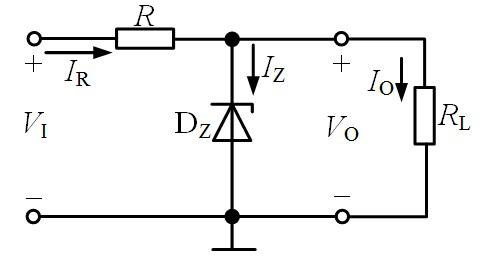

‍一硅稳压管稳压电路如图所示。其中未经稳压的直流输入电压VI=18V，R=1kΩ，RL=2kΩ，硅稳压管DZ的稳定电压VZ=10V，动态电阻及未被击穿时的反向电流均可忽略。试求VO的值。

‏

‍

‏选项：
A: 18V
B: 10V
C: 0V
D: 12V
答案: 【 10V】

2、单选题：

​一硅稳压管稳压电路如图所示。其中未经稳压的直流输入电压VI=18V，R=1kΩ，RL=2kΩ，硅稳压管DZ的稳定电压VZ=10V，动态电阻及未被击穿时的反向电流均可忽略。试求IO的值。

‏

​

‏选项：
A: 8mA
B: 3mA
C: 5mA
D: 0mA
答案: 【 5mA】

3、单选题：

‍一硅稳压管稳压电路如图所示。其中未经稳压的直流输入电压VI=18V，R=1kΩ，RL=2kΩ，硅稳压管DZ的稳定电压VZ=10V，动态电阻及未被击穿时的反向电流均可忽略。试求IR的值。

‌

‍

‌选项：
A: 8mA
B: 3mA
C: 5mA
D: 0mA
答案: 【 8mA】

4、单选题：

‌一硅稳压管稳压电路如图所示。其中未经稳压的直流输入电压VI=18V，R=1kΩ，RL=2kΩ，硅稳压管DZ的稳定电压VZ=10V，动态电阻及未被击穿时的反向电流均可忽略。试求IZ的值。

‍

‌

‍选项：
A: 8mA
B: 3mA
C: 5mA
D: 0mA
答案: 【 3mA】

5、单选题：

‎一硅稳压管稳压电路如图所示。其中未经稳压的直流输入电压VI=18V，R=1kΩ，RL=2kΩ，硅稳压管DZ的稳定电压VZ=10V，动态电阻及未被击穿时的反向电流均可忽略。试求RL值降低到多大时，电路的输出电压将不再稳定。

‎
