1静力学基本概念单元一

1、单选题：

​下面物体整体受力分析时，支座O的反力方向为（    ）。

‌

​

‌选项：
A: 水平方向
B: 铅垂方向
C: 沿OA方向
D: 沿BC与AE的交点与O点的连线方向
答案: 【 沿BC与AE的交点与O点的连线方向】

2、单选题：

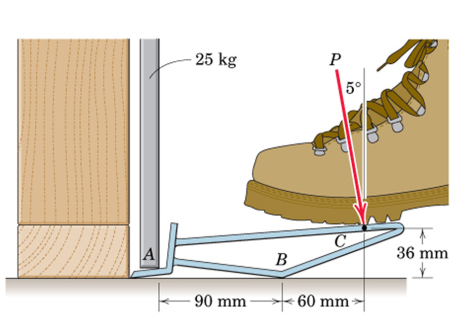

​图示ABC支架受力分析时，忽略摩擦力，下面哪些说法正确（    ）。

​

​

​选项：
A: AB是二力杆
B: BC是二力杆
C: ABC受到三个力作用
D: ABC受到四个力作用
答案: 【 ABC受到四个力作用】

3、单选题：

‌图示结构受力分析中，下面说法正确的是（     ）。

‍

‌

‍选项：
A: 结构由7根杆件构成
B: 结构由5根杆件构成
C: 结构中有2根二力构件
D: 结构中有5根二力构件
答案: 【 结构中有2根二力构件】

4、单选题：

​图示结构支座A、B的反力方向（     ）。

​

​

​选项：
A: 铅垂方向
B: 水平方向
C: 通过三力汇交确定
D: 无法确定
答案: 【 通过三力汇交确定】

5、单选题：

​对图示结构进行受力分析，下列说法正确的是？

‌

​

‌选项：
A: AB为二力构件
B: BC为二力构件
C: BC杆平衡，则三力汇交
D: AB杆平衡，则三力汇交
答案: 【 BC杆平衡，则三力汇交】

6、单选题：

‌对图示结构进行受力分析，下列说法不正确的是？

‍

‌

‍选项：
A: D点受到两个反力作用
B: A点受到两个反力作用
C: C点受到两个反力作用
D: B点受到两个反力作用
答案: 【 D点受到两个反力作用】

7、单选题：

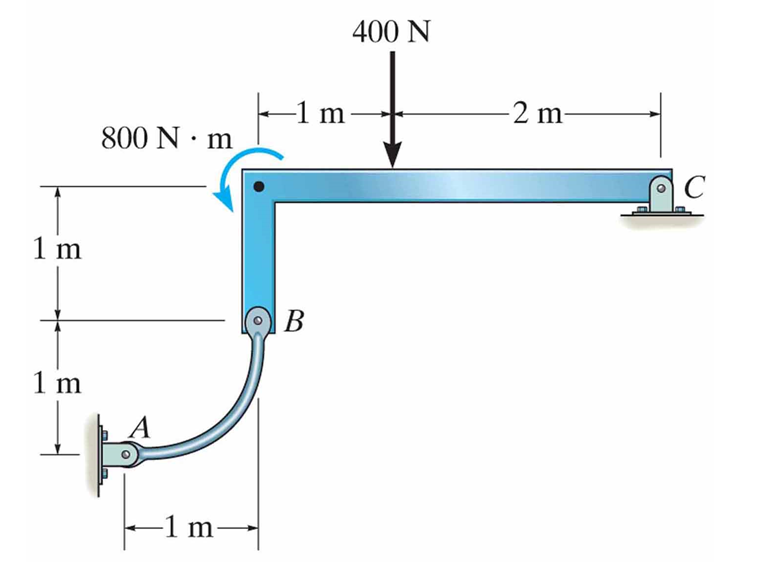

‍对图示结构进行受力分析，下列说法不正确的是？

‏

‍

‏选项：
A: AB为二力构件
B: B点受力方向已知
C: A点支座反力方向已知
D: C点支座反力方向未知
答案: 【 C点支座反力方向未知】

8、单选题：

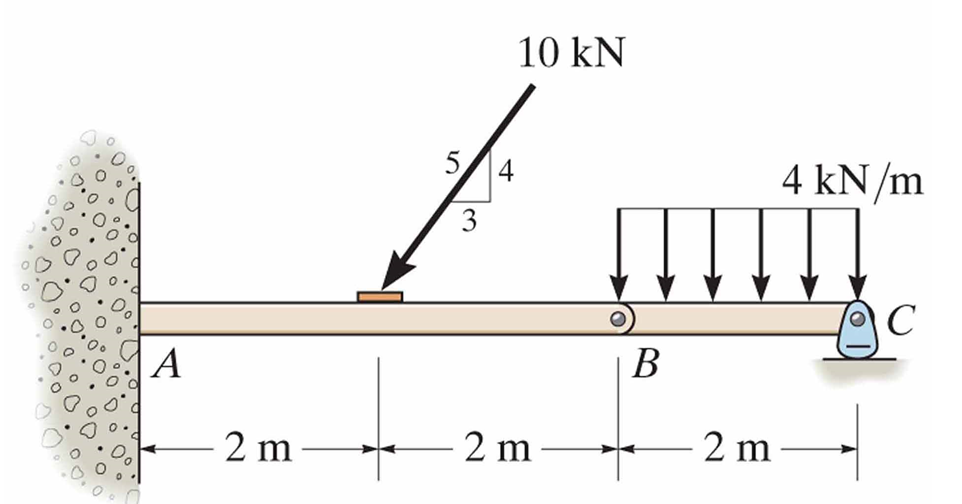

‍对图示结构进行受力分析，下列说法不正确的是？

‏

‍

‏选项：
A: 支座A处有两个支座反力
B: 支座A处有三个支座反力
C: 支座C处有一个反力
D: 铰链B处有两个反力
答案: 【 支座A处有两个支座反力】

9、单选题：

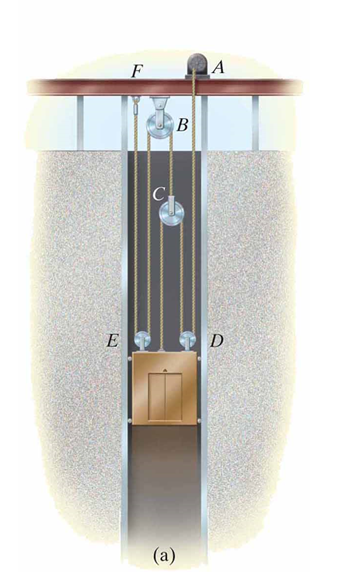

‎对图中物体进行受力分析，下列说法正确的是？

‎

‎

‎选项：
A: 物体受到的绳子拉力中有3根大小相等
B: 物体受到的绳子拉力中有4根大小相等
C: 物体受到的绳子拉力大小相等
D: 物体受到5个力作用
答案: 【 物体受到的绳子拉力中有3根大小相等】

10、单选题：

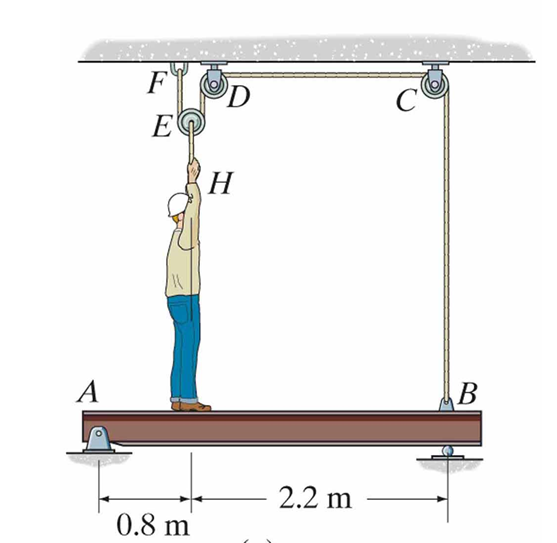

​对图示钢梁AB进行受力分析时，下面说法正确的是（  ）

‏

​

‏选项：
A: AB钢梁受到4个力作用
B: AB钢梁受到3个力作用
C: AB钢梁受到2个力作用
D: AB钢梁受到5个力作用
答案: 【 AB钢梁受到4个力作用】

11、单选题：

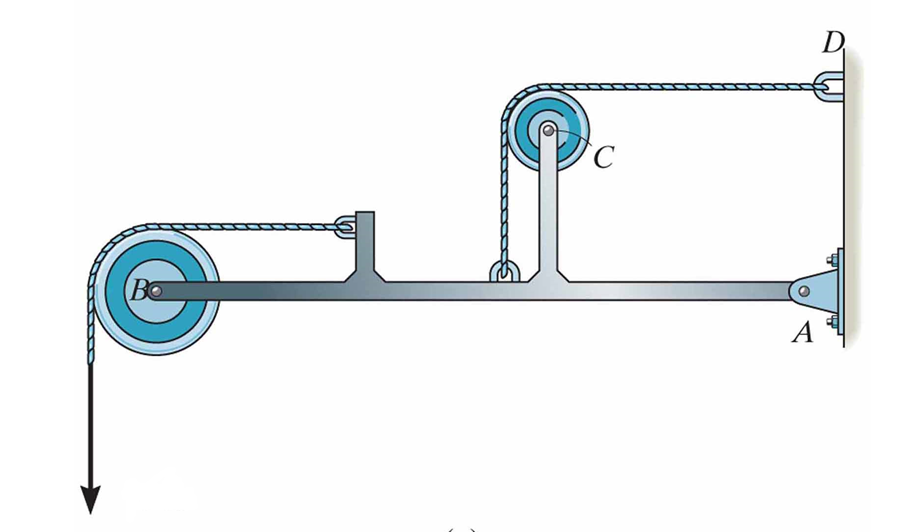

‍对图示结构进行受力分析，下列说法不正确的是？

‌

‍

‌选项：
A: BC为二力构件
B: AD满足三力汇交
C: 支座A处有两个约束反力
D: 绳子的拉力已知
答案: 【 AD满足三力汇交】

12、单选题：

‏对图示结构进行受力分析，下列说法不正确的是？

​

‏

​选项：
A: A支座反力方向已知
B: C支座反力方向未知
C: C支座有两个约束反力
D: BC杆满足三力汇交
答案: 【 BC杆满足三力汇交】

13、单选题：

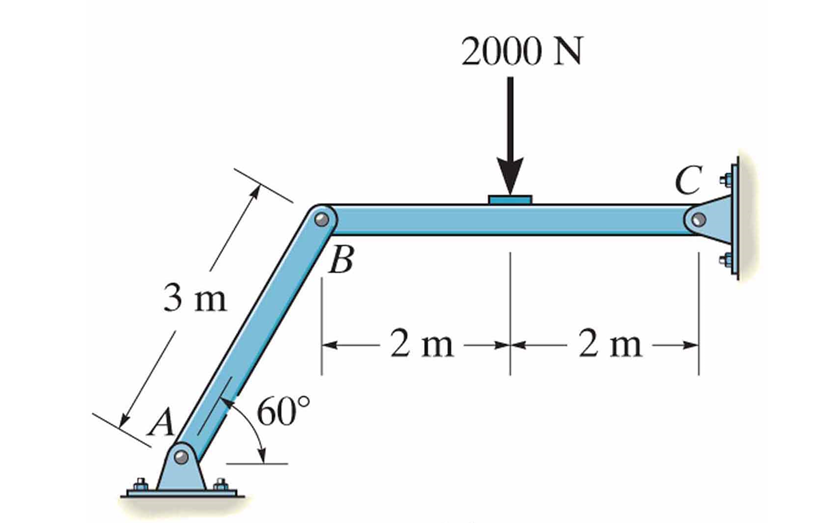

‏对图示结构进行受力分析，下列说法正确的是？

‎

‏

‎选项：
A: AB为二力杆
B: BC杆满足三力汇交
C: B点的受力方向已知
D: 支座A的反力方向已知
答案: 【 B点的受力方向已知】

14、多选题：

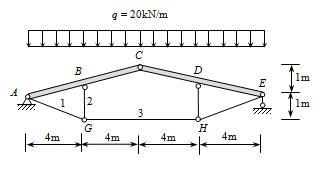

‌对图示结构进行受力分析，下列说法正确的是？

‎

‌

‎选项：
A: 以整体为研究对象，约束反力有3个。
B: 有5根二力杆
C: C处铰链拆开，露出的未知约束力有4个。
D: 结构对称，约束反力也对称。
答案: 【 以整体为研究对象，约束反力有3个。;
有5根二力杆;
结构对称，约束反力也对称。】

15、多选题：

‏对图示结构进行受力分析，下列说法正确的是？

‍

‏

‍选项：
A: 以传动轴为研究对象，皮带拉力作用线方向未知。
B: A、B处为轴承约束，约束反力可以表示为沿x轴和z轴的两对正交力。
C: 皮带只能承受拉力，不能受压。
D: 沿y轴方向（轴线方向）没有约束反力。
答案: 【 A、B处为轴承约束，约束反力可以表示为沿x轴和z轴的两对正交力。;
皮带只能承受拉力，不能受压。;
沿y轴方向（轴线方向）没有约束反力。】

16、多选题：

​对图示结构进行受力分析，下列说法正确的是？

​

​

​选项：
A: C处有一个竖直方向的约束力，和一个约束力偶。
B: 有3根二力杆
C: 如果将B处铰链拆开，主动力F可以任意画。
D: 每根二力杆受力都是沿着杆的轴线方向的。
答案: 【 C处有一个竖直方向的约束力，和一个约束力偶。;
有3根二力杆;
每根二力杆受力都是沿着杆的轴线方向的。】

17、判断题：

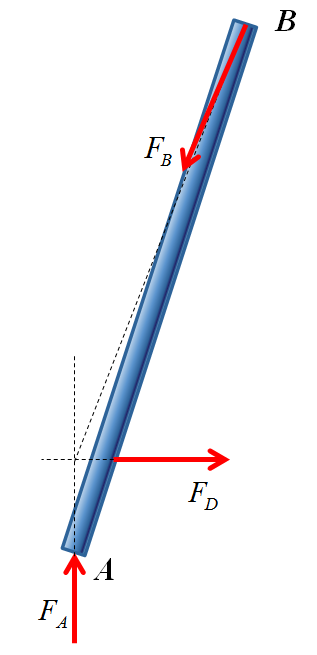

‎图示杆件受力满足三力汇交平衡。

‍

‎

‍选项：
A: 正确
B: 错误
答案: 【 错误】

18、判断题：

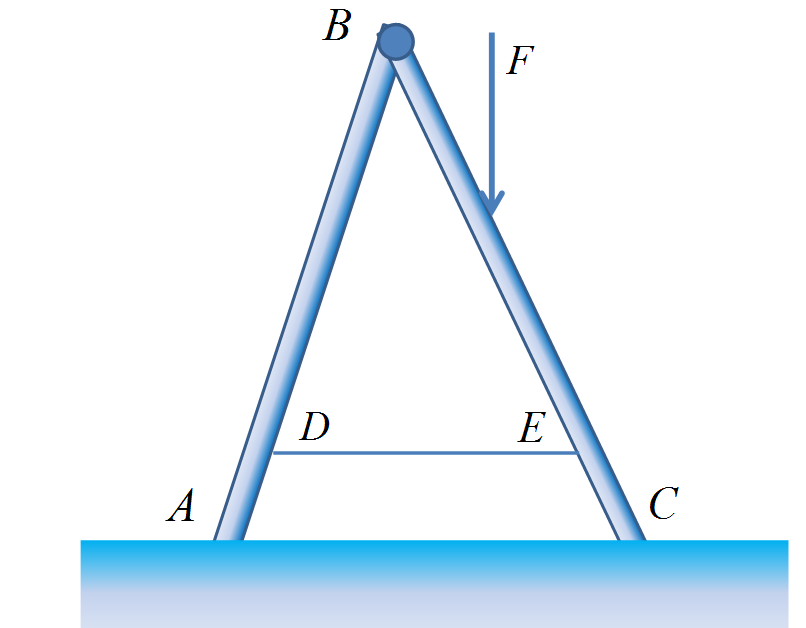

​图示结构中，AD、BD、CE各杆均受到7个约束反力。

‌

​

‌选项：
A: 正确
B: 错误
答案: 【 错误】

测试

1、单选题：

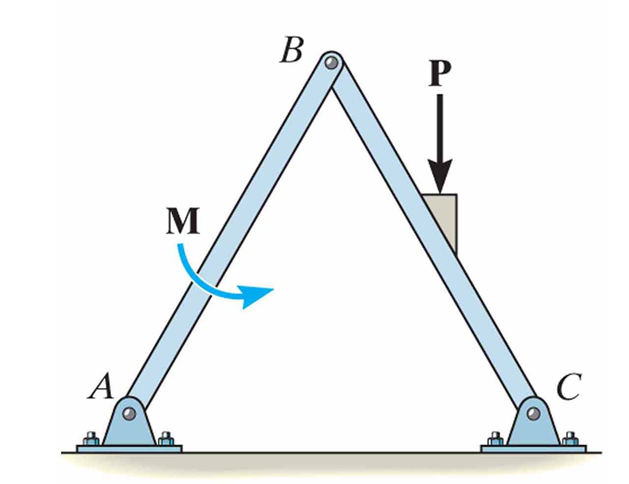

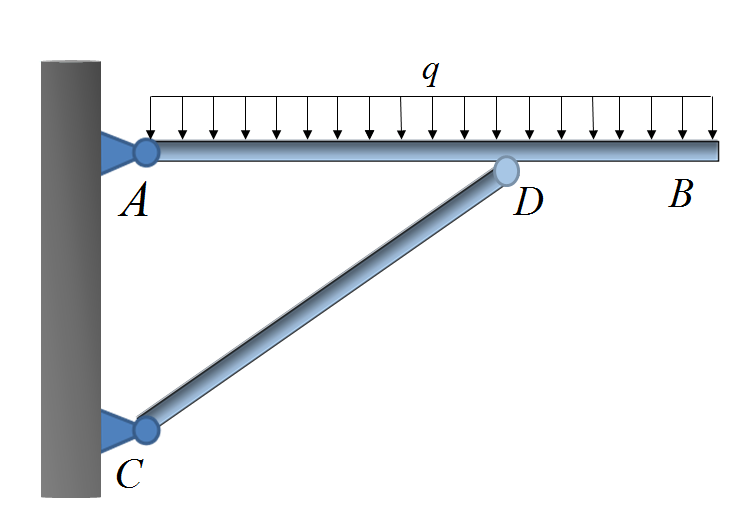

‎下面结构中支座A、C反力方向是否已知？

​

‎

​

‎

​选项：
A: 否
B: 不确定
C: 已知
D: 取决于主动力方向
答案: 【 已知】

2、单选题：

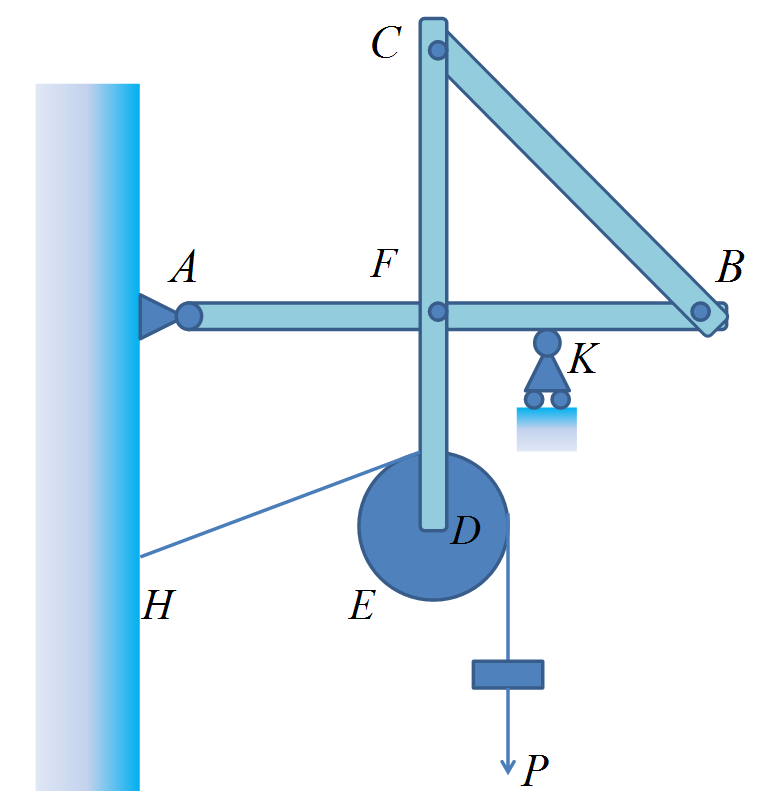

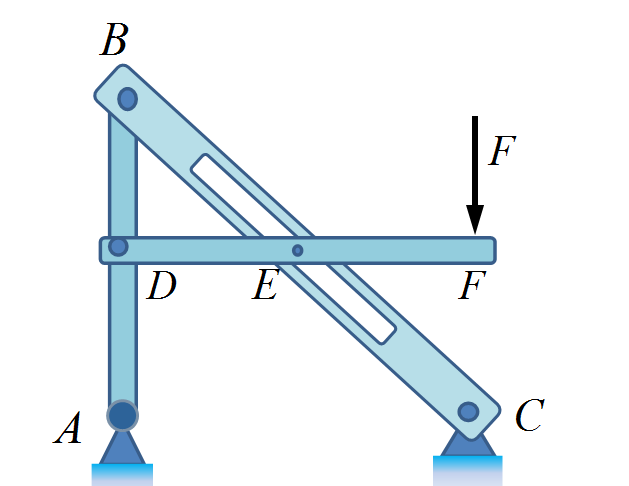

‎图示结构中哪根杆是二力构件？

‏

‎

‏选项：
A: AF
B: CF
C: DF
D: BC
答案: 【 BC】

3、单选题：

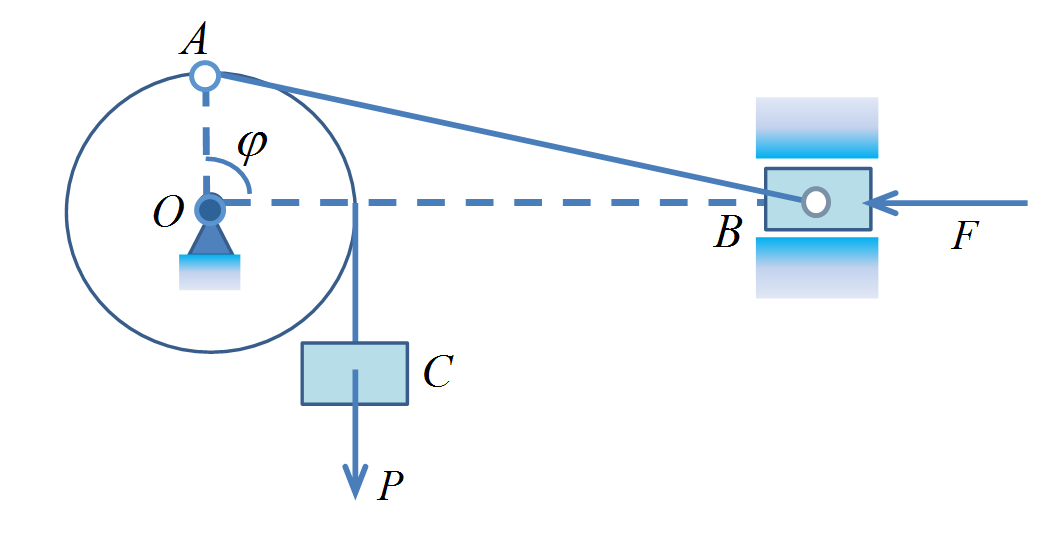

‍图示机构中滑块B受到几个力作用？

‎

‍

‎选项：
A: 1
B: 2
C: 3
D: 4
答案: 【 3】

4、多选题：

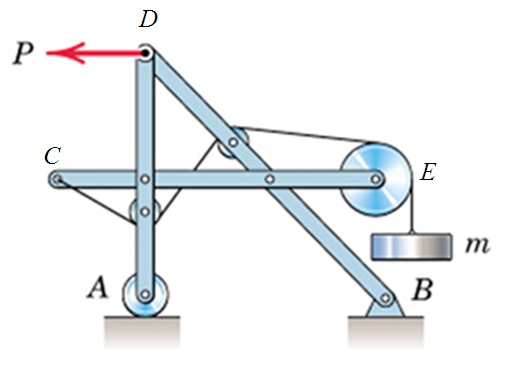

​图示结构中点A、B、C、D、E上的作用力方向哪些已知？

​

​

​选项：
A: A
B: B
C: D
D: E
答案: 【 D;
E】

5、多选题：

‎图示结构中哪些构件是二力构件？

‏

‎

‏选项：
A: AB
B: BC
C: CD
D: CE
答案: 【 BC;
CD;
CE】

6、判断题：
‌作用在中间铰链处的外力，当结构拆开后，这个外力在受力图上只能画一次。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

7、判断题：
‏取研究对象，画受力图，方法不唯一。​
选项：
A: 正确
B: 错误
答案: 【 正确】

8、判断题：
‏判断二力杆只看几点受力，不是看力的个数和构件的形状。​
选项：
A: 正确
B: 错误
答案: 【 正确】

9、判断题：
‍受力图中指向研究对象的为拉力，背离研究对象的为压力。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

10、判断题：

‏图示结构中杆AB的受力图是否正确？A和C为光滑支撑。

‍

‏

‍选项：
A: 正确
B: 错误
答案: 【 正确】

2平面汇交力系单元二

1、单选题：

​如图所示，用两根绳子AB
