单元测验1

1、单选题：
‏下列符号中表示强制国家标准的是（             ）。‍
选项：
A: GB
B: GB/T
C: GB/Z
D: JX
答案: 【 GB】

2、单选题：
‌不可见轮廓线采用（          ）来绘制。‍
选项：
A: 粗实线
B: 虚线
C: 细实线
D: 点画线
答案: 【 虚线】

3、单选题：
‌机械制图中一般不标注单位，默认单位是（           ）。‏
选项：
A: mm
B: cm
C: m
D: nm
答案: 【 mm】

4、单选题：
‏下列缩写词中表示“均布”意思的是（              ）。‌
选项：
A: SR
B: EQS
C: C
D: t
答案: 【 EQS】

5、单选题：
‎角度尺寸在标注时，文字一律（              ）书写。​
选项：
A: 水平
B: 垂直
C: 倾斜
D: 随机
答案: 【 水平】

6、单选题：
‌标题栏一般位于图纸的（              ）。​
选项：
A: 右下角
B: 左下角
C: 右上角
D: 左上角
答案: 【 右下角】

7、判断题：
‎使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

8、判断题：
‏丁字尺与三角板随意配合，便可画出65度的倾斜线。​
选项：
A: 正确
B: 错误
答案: 【 错误】

9、判断题：
‌制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

10、判断题：
‏图样中书写汉字的字体，应为长仿宋体。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

11、判断题：
‌画圆的中心线时，其交点可以是点画线的短画。‏
选项：
A: 正确
B: 错误
答案: 【 错误】

12、判断题：
‌画圆的中心线时，其交点应该是点画线的长画。​
选项：
A: 正确
B: 错误
答案: 【 正确】

13、判断题：
‏当圆的直径过小时，可以用细实线来代替点画线。​
选项：
A: 正确
B: 错误
答案: 【 正确】

14、填空题：
‎图样中，机件的可见轮廓线用（              ）画出。‍
答案: 【 粗实线】

15、填空题：
​图样中，机件的不可见轮廓线用（              ）画出。‍
答案: 【 虚线】

16、填空题：
‏图样中，机件的尺寸线和尺寸界限用（              ）画出。​
答案: 【 细实线】

17、填空题：
‏图样中，机件的对称线和轴线用（              ）画出。​
答案: 【 点画线】

18、填空题：
‎图样中，虚线、细实线和细点画线的图线宽度约为粗实线的（            ）倍。‍
答案: 【 0.5】

19、填空题：
‏已经定形尺寸和定位尺寸的线段称为（               ）。​
答案: 【 已知线段】

20、填空题：
‏已经定形尺寸，但定位尺寸不全的线段称为（               ）。‎
答案: 【 中间线段】

21、填空题：
‍只有定形尺寸，没有定位尺寸的线段称为（               ）。‎
答案: 【 连接线段】

22、填空题：
‌平面图形中的线段可分为（              ）、中间线段和连接线段三种。‎
答案: 【 已知线段】

23、填空题：
​平面图形中的线段可分为已知线段、（               ）和连接线段三种。‎
答案: 【 中间线段】

24、填空题：
​平面图形中的线段可分为已知线段、中间线段和（                ）三种。‌
答案: 【 连接线段】

25、填空题：
‏平面图形中的线段可分为已知线段、中间线段和连接线段三种，它们的作图顺序应是先画出（             ）、然后画出中间线段，最后画出连接线段。‌
答案: 【 已知线段】

26、填空题：
‎平面图形中的线段可分为已知线段、中间线段和连接线段三种，它们的作图顺序应是先画出已知线段、然后画出（            ），最后画出连接线段。​
答案: 【 中间线段】

27、填空题：
‏平面图形中的线段可分为已知线段、中间线段和连接线段三种，它们的作图顺序应是先画出已知线段、然后画出中间线段，最后画出（              ）。​
答案: 【 连接线段】

单元测验4

1、单选题：

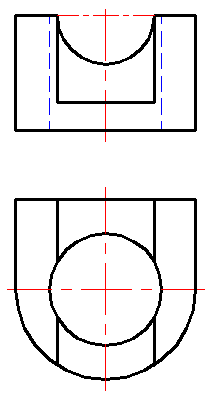

​选择正确的左视图（           ）。

‎

​

‎选项：
A:
B:
C:
D:
答案: 【 】

2、单选题：

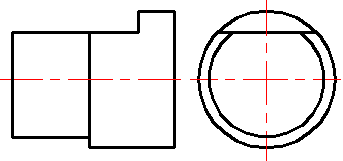

‍选择正确的左视图（           ）。

‎

‍

‎选项：
A:
B:
C:
D:
答案: 【 】

3、单选题：

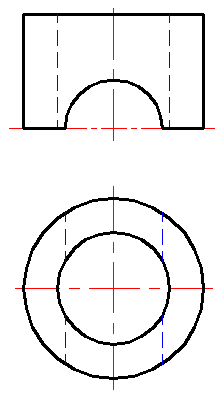

‎选择正确的左视图（           ）。

‌

‎

‌选项：
A:
B:
C:
D:
答案: 【 】

4、单选题：

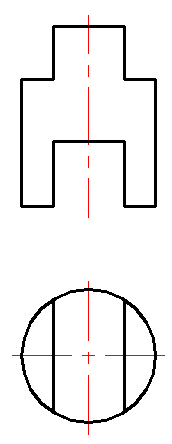

‎选择正确的左视图（           ）。

​

‎

​选项：
A:
B:
C:
D:
答案: 【 】

5、单选题：

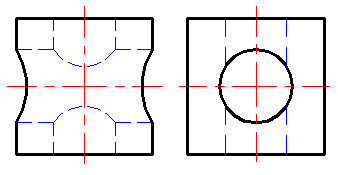

‏选择正确的左视图（           ）。

‎

‏

‎选项：
A:
B:
C:
D:
答案: 【 】

6、单选题：

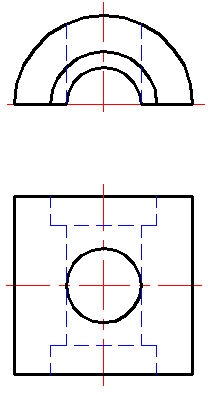

​选择正确的左视图（           ）。

‍

​

‍选项：
A:
B:
C:
D:
答案: 【 】

7、单选题：

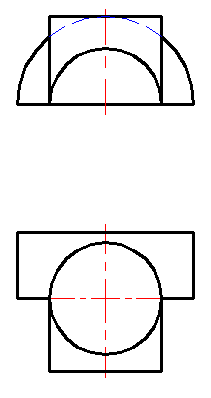

‍选择正确的俯视图（           ）。

‌

‍

‌选项：
A:
B:
C:
D:
答案: 【 】

8、单选题：

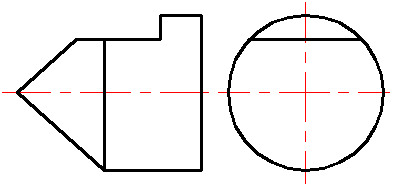

​选择正确的俯视图（           ）。

‏

​

‏选项：
A:
B:
C:
D:
答案: 【 】

9、单选题：

‍选择正确的俯视图（           ）。

‌

‍

‌选项：
A:
B:
C:
D:
答案: 【
