第一章单元测试

1、单选题：
‍电路是由电源、（ ）、导线和开关等中间环节组成的闭合回路。‎‍‎
选项：
A: 电灯
B: 电动机
C: 发电机
D: 用电器
答案: 【 用电器】

2、单选题：
​下列关于电路的说法中不正确的是（ ）‏
选项：
A: 电路是指用电线把电源、用电器、开关连接起来组成的电流的路径；
B: 电源是提供电能和持续电流的装置；
C: 最简单的完整电路应包括电源、开关、导线、用电器四部分；
D: 开关是用来控制电路通、断的装置。
答案: 【 最简单的完整电路应包括电源、开关、导线、用电器四部分；】

3、单选题：
‌下列设备中，一定为电源的是（ ）‏
选项：
A: 发电机
B: 冰箱
C: 配电网
D: 白炽灯
答案: 【 发电机】

4、单选题：
‌电压的单位（ ）‌
选项：
A: 安培
B: 伏特
C: 瓦特
D: 都不对
答案: 【 伏特】

5、单选题：
‏电流的单位（ ）‎
选项：
A: 安培
B: 伏特
C: 瓦特
D: 都不对
答案: 【 安培】

6、单选题：
‏功率的单位（ ）‌
选项：
A: 安培
B: 伏特
C: 瓦特
D: 都不对
答案: 【 瓦特】

7、单选题：
‌在电源内部，电动势的方向是（ ）‍
选项：
A: 从负极指向正极
B: 从正极指向负极
C: 没有方向
D: 无法判断
答案: 【 从负极指向正极】

8、单选题：
‍电压和电流的关联方向是指电压、电流（ ）一致。​
选项：
A: 实际方向
B: 参考方向
C: 电位降方向
D: 电位升方向
答案: 【 参考方向】

9、单选题：
‏实际电流的方向通常规定为（ ）电荷运动的方向。‎
选项：
A: 都可以
B: 正
C: 负
D: 都不对
答案: 【 正】

10、单选题：
​选关联方向某元件功率为正（P>0），说明该元件实际为（ ）功率。‌
选项：
A: 发出
B: 吸收
C: A和B
D: 都不对
答案: 【 吸收】

11、单选题：
​电压的方向是（ ）‏
选项：
A: 从负极指向正极
B: 从正极指向负极
C: 没有方向
D: 无法判断
答案: 【 从正极指向负极】

12、单选题：
‍实际方向与参考方向的关系（ ）‎
选项：
A: 实际方向与参考方向一致，电流(或电压)值为正值。
B: 实际方向与参考方向相反，电流(或电压)值为正值。
C: 实际方向与参考方向一致，电流(或电压)值为负值。
D: B和C
答案: 【 实际方向与参考方向一致，电流(或电压)值为正值。】

13、单选题：

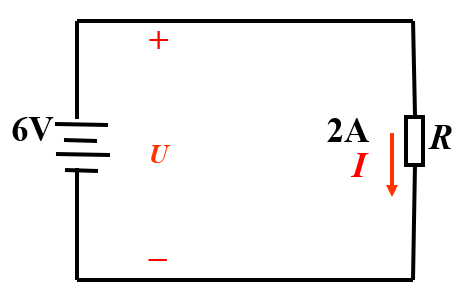

‏应用欧姆定律对下图电路列出式子，并求电阻R=（ ）Ω。

‌

‏    图1 电路图

‌

‏

‌选项：
A: 4
B: 1
C: 2
D: 3
答案: 【 3】

14、单选题：
‏一只220V，60W的白炽灯，接在220V的电源上，试求通过电灯的电流和电灯在220V电压下工作时的电阻。如果每晚工作3h(小时)，问一个月消耗多少电能？‍
选项：
A: 2.7 kW.h
B: 10.8 kW.h
C: 5.4 kW.h
D: 4.2 kW.h
答案: 【 5.4 kW.h】

15、单选题：
‌由欧姆定律可知，以下正确的是（ ）​
选项：
A: 导体的电阻与电压成正比，与电流成反比。
B: 加在导体两端的电压越大，则电阻越大。
C: 加在导体两端的电压和流过的电流的比值为常数。
D: 通过电阻的电流越小，则电阻越大。
答案: 【 加在导体两端的电压和流过的电流的比值为常数。】

16、单选题：
‏在闭合电路中，负载电阻增大，则端电压将（ ）‎
选项：
A: 减小
B: 增大
C: 不变
D: 不能确定
答案: 【 增大  】

17、单选题：
‏在闭合电路中，负载电阻减小，则总电流将（ ）‏
选项：
A: 减小
B: 增大
C: 不变
D: 不能确定
答案: 【 增大    】

18、单选题：

‍如图所示电路，电流I为（ ）。

‍

‍

‍

‍

‍选项：
A: -3A
B: -1A
C: 1A
D: 3A
答案: 【 -1A】

19、单选题：
‎有一电阻，两端加上50mV电压时，电流为10mA；当两端加上10V电压时，电流是（ ）‏
选项：
A: 1A
B: 3A
C: 2A
D: 4A
答案: 【 2A】

20、单选题：
​实际方向与参考方向的关系（ ）‌
选项：
A: 实际方向与参考方向一致，电流(或电压)值为负值。
B: 实际方向与参考方向相反，电流(或电压)值为负值。
C: 实际方向与参考方向相反，电流(或电压)值为正值。
D: B和C
答案: 【 实际方向与参考方向相反，电流(或电压)值为负值。】

21、判断题：
‍实际方向与参考方向一致，电流(或电压)值为负值。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

22、判断题：
‏实际方向与参考方向相反，电流(或电压)值为正值。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

23、判断题：
‏实际方向与参考方向相反，电流(或电压)值为负值。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

24、判断题：
‌实际方向与参考方向一致，电流(或电压)值为正值。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

25、判断题：
​在电源内部，电动势的方向是从负极指向正极。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

26、判断题：
‌电路是由电源、用电器、导线和开关等中间环节组成的闭合回路。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

27、判断题：
‌最简单的完整电路应包括电源、开关、导线、用电器四部分。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

28、判断题：
‍电路是指用电线把电源、用电器、开关连接起来组成的电流的路径。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

29、判断题：
‏电路是电流的通路，是为了某种需要由电工设备或电路元件按一定方式连接组合而成。​
选项：
A: 正确
B: 错误
答案: 【 正确】

30、判断题：
‍实际电路通常由电源、负载和中间环节这三个基本部分组成。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

31、判断题：
‍电路的三种工作状态是通路、短路、短路。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

32、判断题：
‌电压是相对的，电位是绝对的。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

33、判断题：
‍电路中选择的参考点改变了，两点间的电压也将改变。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

34、判断题：
‏电阻元件是耗能元件。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

35、判断题：
‌选关联方向某元件功率为正（P>0），说明该元件实际为发出功率。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

36、判断题：
‌选关联方向某元件功率为负（P<0），说明该元件实际为发出功率。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

37、判断题：
‌电位和电压相同之处是单位相同。​
选项：
A: 正确
B: 错误
答案: 【 正确】

38、判断题：
‎电阻、电流和电压都是电路中的基本物理量。​
选项：
A: 正确
B: 错误
答案: 【 错误】

39、判断题：
‍基尔霍夫电流定律是KCL，基尔霍夫电压定律是KVL。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

40、判断题：
‎实际电流的方向通常规定为正电荷运动的方向。​
选项：
A: 正确
B: 错误
答案: 【 正确】

41、填空题：
‎电路的三种工作状态是     、     和     。‏
答案: 【 通路、短路、短路。】

42、填空题：
‌电路中的基本物理量是     、     、     、     、     和     。​
答案: 【 电压、电流、电位、电动势、电能、电功率。】

43、填空题：
‌基尔霍夫定律分为     和     。‎
答案: 【 KCL、KVL】

44、填空题：
‎电路是由电源、（ ）、导线和开关等中间环节组成的闭合回路。‍
答案: 【 用电器】

45、填空题：
‎电源内部，电动势的方向是           。‍
答案: 【 从负极指向正极】

第二章单元测试

1、单选题：
‍电阻串联通过各电阻的电流（    ）‎
选项：
A: 相等
B: 不相等
C: 不一定
D: 大小相等方向相反
答案: 【 相等】

2、单选题：
‎戴维南定理将有源二端口网络等效为（    ）‏
选项：
A: 电压源
B: 电流源
C: 受控源
D: 电阻
答案: 【 电压源】

3、单选题：
‍叠加定理适合于（    ）​
选项：
A: 非线性电路
B: 线性电路
C: 任何电路
D: 非线性一阶微分电路
答案: 【 线性电路】

4、单选题：
‌电路中有电压源时叠加定理将其视为（    ）‍
选项：
A: 短路
B: 开路
C: 受控源
D: 电阻
答案: 【 短路】

5、单选题：
‌诺顿定理将有源二端口网络等效为（    ）‎
选项：
A: 电压源
B: 电流源
C: 受控源
D: 电阻
答案: 【 电流源】

6、单选题：
​支路电流法是以（     ）为求解对象。‌
选项：
A: 节点电压
B: 支路电流
C: 电路功率
D: 电流源
答案: 【 支路电流】

7、单选题：
​戴维南定理适用于（   ）‌
选项：
A: 有源线性二端网络
B: 非线性二端网络
C: 任意二端网络
D: 非线性四端网络
答案: 【 有源线性二端网络】

8、单选题：
​戴维南定理适合于求（   ）条支路电流。‎
选项：
A: 1
B: 2
C: 3
D: 4
答案: 【 1】

9、单选题：
​当电阻的Y形连接在对称的情况时，变化所得的△连接电阻是Y型连接的（  ）。‏
选项：
A: 1倍
B: 2倍
C: 3倍
D: 4倍
答案: 【 3倍】

10、单选题：
‌确定交流电有（   ）要素。​
选项：
A: 1
B: 2
C: 3
D: 4
答案: 【 3】

11、单选题：
‎电阻并联通过各电阻的电压（   ）​
选项：
A: 相等
B: 不相等
C: 不一定
D: 视具体电路而定
答案: 【 相等】

12、单选题：
‍并联的电阻越多，总电阻越（    ）‌
选项：
A: 不变
B: 大
C: 小
D: 不能确定
答案: 【 小】

13、单选题：
‌等效定理所谓的等效是对网络（    ）而言的。‏
选项：
A: 外电路
B: 内电路
C: 边界
D: 整个电路
答案: 【 外电路】

14、单选题：
‎节点电压法是选定一个（    ）参考节点。‍
选项：
A: 零点位
B: 高电位
C: 低点位
D: 任意点位
答案: 【 零点位】

15、单选题：
‏线性电阻的电阻值是（    ）。​
选项：
A: 零
B: 常数
C: 非常数
D: 变数
答案: 【 常数】

16、单选题：
‌线性电阻的电压电流成（   ）。‌
选项：
A: 正比
B: 反比
C: 不成正比也不成反比
D: 不确定
答案: 【 反比】

17、单选题：
​星型三角型等效变化的条件：对应电流对应电压（    ）。‌
选项：
A: 相等
B: 不相等
C: 呈正比
D: 呈反比
答案: 【 相等】

18、单选题：
‍节点电压法是以节点电压为未知量求（    ）。‏
选项：
A: 电压
B: 电流
C: 功率
D: 阻抗
答案: 【 电流】

19、单选题：
​二端网络：具有（    ）个出线端的部分电路。‎
选项：
A: 1
B: 2
C: 3
D: 4
答案: 【 2】

20、单选题：
‎无源网络可简化为一个（   ）。‍
选项：
A: 电阻
B: 电容
C: 电感
D: 电抗
答案: 【 电阻】

21、判断题：
​叠加定理只适用于线性电路。（   ）‎
选项：
A: 正确
B: 错误
答案: 【 正确】

22、判断题：
​叠加定理在线性电路中计算电流电压和功率。（   ）‏
选项：
A: 正确
B: 错误
答案: 【 错误】

23、判断题：
‏叠加定理将电路中的受控源看成独立源。（   ）‍
选项：
A: 正确
B: 错误
答案: 【 错误】

24、判断题：
‌电路中有受控源时叠加定理将其视为短路。（   ）‏
选项：
A: 正确
B: 错误
答案: 【 错误】

25、判断题：
‏N个节点可以列N－1个节点电流方程。（   ）‍
选项：
A: 正确
B: 错误
答案: 【 正确】

26、判断题：
‏基尔霍夫定律只适用于闭合回路。（   ）‍
选项：
A: 正确
B: 错误
答案: 【 错误】

27、判断题：
‏恒流源也可以等效为恒压源。（   ）‍
选项：
A: 正确
B: 错误
答案: 【 正确】

28、判断题：
​电源等效变换时，内阻是可以改变的。（   ）​
选项：
A: 正确
B: 错误
答案: 【 错误】

29、判断题：
‍与恒流源串联的元件等效时应除掉。（   ）‌
选项：
A: 正确
B: 错误
答案: 【 正确】

30、判断题：
​与恒压源并联的元件等效时应保留。（   ）‌
选项：
A: 正确
B: 错误
答案: 【 错误】

31、判断题：
​戴维南定理适用于任何一个二端网络。（   ）‎
选项：
A: 正确
B: 错误
答案: 【 错误】

32、判断题：
‏除源时，恒流源应作短路处理。（   ）​
选项：
A: 正确
B: 错误
答案: 【 错误】

33、判断题：
‎除源时，恒压源应作短路处理。（   ）‌
选项：
A: 正确
B: 错误
答案: 【 正确】

34、判断题：
‍非线性电阻的伏安特性也服从欧姆定律。（   ）​
选项：
A: 正确
B: 错误
答案: 【 错误】

35、判断题：
‍等效定理是等效网络的内部电路。（   ）‍
选项：
A: 正确
B: 错误
答案: 【 错误】

36、判断题：
‌混连的电阻可以通过串并联简化为一个电阻，则该电路称为简单电路。​
选项：
A: 正确
B: 错误
答案: 【 正确】

37、判断题：
‌在复杂电路常用Y-△等效来简化电路结构。（   ）‌
选项：
A: 正确
B: 错误
答案: 【 正确】

38、判断题：
​一个电路有个b个支路，N个节点，可以列出b-N-1个回路方程。（   ）‍
选项：
A: 正确
B: 错误
答案: 【 错误】

39、判断题：
‌在多个电源共同作用的线性电路中，任一支路的电流（电压）等于每个电源单独作用下，在该支路上所产生的电流（电压）的代数和。（   ）‎
选项：
A: 正确
B: 错误
答案: 【 正确】

40、判断题：
‎戴维南定理是诺顿定理的推论。（   ）‍
选项：
A: 正确
B: 错误
答案: 【 错误】

41、填空题：
‍对于一个n节点、b支路的电路可以列出        个独立电流方程。‏
答案: 【 n-1】

42、填空题：
‎当电阻的Y形连接在对称的情况时，Ry=        。‏
答案: 【 （1/3）R△】

43、填空题：
‍叠加定理阐明了线性电路的两个重要性质即        和        。‍
答案: 【 比例性，叠加性】

44、填空题：
‌电阻的混连是指即含电阻的        又含        。‌
答案: 【 串联、并联】

45、填空题：
​串联分       （电压、电流），并联分        （电压、电流）。̴
