第1周测验题

1、单选题：

1. 电路如图所示，已知 Uab=10V，Iab=2A, 则Uba =（）V。

‌

‍

‌

‍

‌选项：
A:  -2
B:   2
C: 10
D:   -10
答案: 【   -10】

2、单选题：
当电路中电流的参考方向与电流的真实方向相反时，则该电流（   ）。‌‌‎‌
选项：
A: 一定为正值
B: 一定为负值
C: 不能肯定是正值或负值
D: 以上均不正确
答案: 【 一定为负值】

3、单选题：

如图所示电路， iba=-2A， uab=5V，电阻吸收还是发出功率？（   ）。

‍

‍

‎

‍选项：
A: 吸收
B: 发出
C: 两者都不是
D: 不确定
答案: 【 吸收】

4、单选题：
 有一个电感线圈当通过它的电流为8A时，电感L为36mH，若通过它的电流为4A，则（    ）。‌‌
选项：
A: 电感线圈的电感L降低一半
B: 电感L保持不变
C: 电感线圈产生的感应电动势增加一倍
D: 感应电动势不变
答案: 【 电感L保持不变】

5、单选题：

‍电路如图所示，已知US＝3V，IS＝2A，则UAB=    V

‎

‍

‎选项：
A: 1
B: 4
C: 5
D: 6
答案: 【 1】

6、判断题：
‏电流由元件的低电位端流向高电位端的参考方向称为关联方向。（    ）‏‏‏
选项：
A: 正确
B: 错误
答案: 【 错误】

7、判断题：
​在结点处各支路电流的参考方向不能均设为流向结点，否则将只有流入结点的电流，而无流出结点的电流。（ ）​​​
选项：
A: 正确
B: 错误
答案: 【 错误】

8、填空题：

‌电路中有5个元件，如果已知其中4个元件功率分别为 P1 = −205 W，P2 = 60 W，P4 = 45 W，P5 = 30 W, 那么元件3的功率是       W。

‌

‌

‌答案: 【 70】

9、填空题：

电路如图所示，电路中电流I=       A。

‎

‏

‎答案: 【 2】

10、填空题：

如图所示电路中，电压源发出的功率为          W。

‏

‍

‏答案: 【 75】

第2周测验题

1、单选题：
‏对PN结施加反向电压时，参与导电的是（   ）。​‏​
选项：
A: 多数载流子
B: 少数载流子
C: 既有多数载流子又有少数载流子
D: 其余选项都不对
答案: 【 既有多数载流子又有少数载流子】

2、单选题：
‎硅管的导通电压约为（      ）V。‏‎‏
选项：
A: 0.1
B: 0.3
C: 0.5
D: 0.7
答案: 【 0.7】

3、单选题：
‏三极管工作在放大区时，发射结和集电结加（  ）偏置电压。​‏​
选项：
A: 正向和反向
B: 正向和正向
C: 反向和反向
D: 反向和正向
答案: 【 正向和反向】

4、单选题：

某电路中三极管3个电极的电位如图所示，由此可判断管子工作在（ ）。

​

‌

​选项：
A: 截止区
B: 饱和区
C: 放大区
D: 无法判断
答案: 【 放大区】

5、单选题：

​

​

‎某三极管处于放大状态，测得各电极的电位如图所示，由此可知这个三极管是（        ）。

​

​

‎

​选项：
A: PNP硅管，且①脚为发射极e，②脚为基极b，③脚为集电极c
B:  PNP硅管，且①脚为集电极c，②脚为基极b，③脚为发射极e
C: NPN锗管，且①脚为集电极c，②脚为基极b，③脚为发射极e
D:  NPN锗管，且①脚为集电极b，②脚为基极c，③脚为发射极e
答案: 【  PNP硅管，且①脚为集电极c，②脚为基极b，③脚为发射极e】

6、多选题：
‏利用普通二极管可以实现（      ）作用。‍‏‍
选项：
A: 限幅
B: 整流
C: 钳位
D: 开关
答案: 【 限幅;
整流;
钳位;
开关】

7、判断题：
‍PN结是在两种半导体交界面，由离子薄层形成的空间电荷区，因此PN结带电。​‍​
选项：
A: 正确
B: 错误
答案: 【 错误】

8、填空题：
‏PN结正偏时，P区电位（      ）（高于或低于）N区电位。​‏​
答案: 【 高于】

9、填空题：

‏

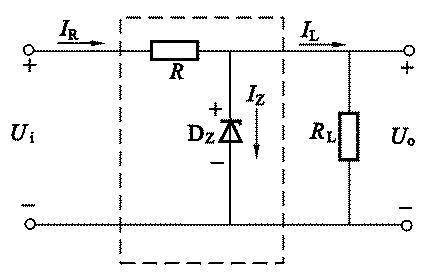

‏将图中的电阻R短路，电路（   ）（有、没有）稳压作用

‏

‏

‏答案: 【 没有】

10、填空题：
双极型三极管包含两个PN结，即（）结和集电结。‍‏‍
答案: 【 发射】
