第一章 单元测验1

1、单选题：
‌下列符号中表示强制国家标准的是（             ）。‎
选项：
A: GB
B: GB/T
C: GB/Z
D: JX
答案: 【 GB】

2、单选题：
‌不可见轮廓线采用（          ）来绘制。‌
选项：
A: 粗实线
B: 虚线
C: 细实线
D: 点画线
答案: 【 虚线】

3、单选题：
‌机械制图中一般不标注单位，默认单位是（           ）。‌
选项：
A: mm
B: cm
C: m
D: nm
答案: 【 mm】

4、单选题：
‏下列缩写词中表示“均布”意思的是（              ）。‍
选项：
A: SR
B: EQS
C: C
D: t
答案: 【 EQS】

5、单选题：
​角度尺寸在标注时，文字一律（              ）书写。​
选项：
A: 水平
B: 垂直
C: 倾斜
D: 随机
答案: 【 水平】

6、单选题：
‏标题栏一般位于图纸的（              ）。​
选项：
A: 右下角
B: 左下角
C: 右上角
D: 左上角
答案: 【 右下角】

7、判断题：
‌使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。​
选项：
A: 正确
B: 错误
答案: 【 正确】

8、判断题：
​丁字尺与三角板随意配合，便可画出65度的倾斜线。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

9、判断题：
‌制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

10、判断题：
‍图样中书写汉字的字体，应为长仿宋体。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

11、判断题：
​画圆的中心线时，其交点可以是点画线的短画。​
选项：
A: 正确
B: 错误
答案: 【 错误】

12、判断题：
‍画圆的中心线时，其交点应该是点画线的长画。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

13、判断题：
‌当圆的直径过小时，可以用细实线来代替点画线。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

14、填空题：
​图样中，机件的可见轮廓线用（              ）画出。‍
答案: 【 粗实线】

15、填空题：
‌图样中，机件的不可见轮廓线用（              ）画出。‎
答案: 【 虚线】

16、填空题：
‏图样中，机件的尺寸线和尺寸界限用（              ）画出。‏
答案: 【 细实线】

17、填空题：
‌图样中，机件的对称线和轴线用（              ）画出。​
答案: 【 点画线】

18、填空题：
‏图样中，虚线、细实线和细点画线的图线宽度约为粗实线的（            ）倍。‏
答案: 【 0.5】

19、填空题：
‌已经定形尺寸和定位尺寸的线段称为（               ）。‏
答案: 【 已知线段】

20、填空题：
‌已经定形尺寸，但定位尺寸不全的线段称为（               ）。‎
答案: 【 中间线段】

21、填空题：
​只有定形尺寸，没有定位尺寸的线段称为（               ）。‏
答案: 【 连接线段】

22、填空题：
​平面图形中的线段可分为（              ）、中间线段和连接线段三种。‍
答案: 【 已知线段】

23、填空题：
‍平面图形中的线段可分为已知线段、（               ）和连接线段三种。‌
答案: 【 中间线段】

24、填空题：
‍平面图形中的线段可分为已知线段、中间线段和（                ）三种。‌
答案: 【 连接线段】

25、填空题：
‌平面图形中的线段可分为已知线段、中间线段和连接线段三种，它们的作图顺序应是先画出（             ）、然后画出中间线段，最后画出连接线段。​
答案: 【 已知线段】

26、填空题：
‎平面图形中的线段可分为已知线段、中间线段和连接线段三种，它们的作图顺序应是先画出已知线段、然后画出（            ），最后画出连接线段。‎
答案: 【 中间线段】

27、填空题：
‏平面图形中的线段可分为已知线段、中间线段和连接线段三种，它们的作图顺序应是先画出已知线段、然后画出中间线段，最后画出（              ）。​
答案: 【 连接线段】

单元测验3

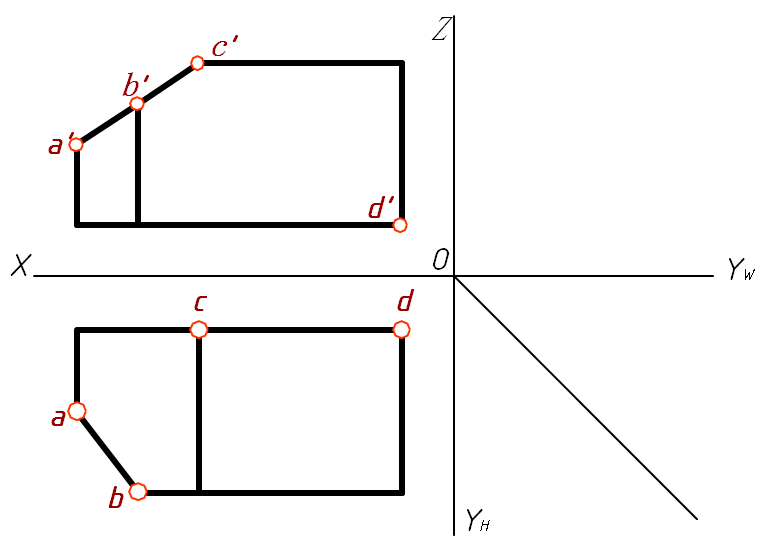

1、单选题：

‎A点在B点的（          ）、（           ）、（           ）方。

‌

‎

‌选项：
A: 后、左、下
B: 后、左、上
C: 前、左、下
D: 前、右、上
答案: 【 后、左、下】

2、单选题：

‌C点在A点的（          ）、（           ）、（           ）方。

​

‌

​选项：
A: 后、右、上
B: 后、右、下
C: 前、左、上
D: 前、左、下
答案: 【 后、右、上】

3、单选题：

‍D点在A点的（          ）、（           ）、（           ）方。

‏

‍

‏选项：
A: 后、右、下
B: 后、左、上
C: 前、右、下
D: 前、左、上
答案: 【 后、右、下】

4、单选题：

‍C点在D点的（          ）、（           ）方。

​

‍

​选项：
A: 左、上
B: 右、下
C: 前、上
D: 后、下
答案: 【 左、上】

5、单选题：

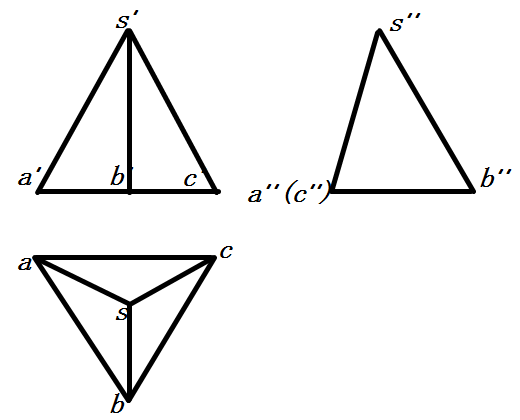

‏根据正三棱锥的投影图，指出图中位置直线的名称。AB是（             ）。

‏

‏

‏

‏

‏选项：
A: 水平线
B: 正平线
C: 侧平线
D: 侧垂线
答案: 【 水平线】

6、单选题：

​根据正三棱锥的投影图，指出图中位置直线的名称。AC是（             ）。

‎

​

‎选项：
A: 侧垂线
B: 水平线
C: 正垂线
D: 正平线
答案: 【 侧垂线】

7、单选题：

‌根据正三棱锥的投影图，指出图中位置直线的名称。BC是（             ）。

‍

‌

‍选项：
A: 水平线
B: 正平线
C: 侧垂线
D: 侧平线
答案: 【 水平线】

8、单选题：

‏根据正三棱锥的投影图，指出图中位置直线的名称。BS是（             ）。

​

‏

​选项：
A: 侧平线
B: 正平线
C: 正垂线
D: 侧垂线
答案: 【 侧平线】

9、单选题：

‎根据正三棱锥的投影图，指出图中位置直线的名称。SA是（             ）。

‎

‎

‎选项：
A: 一般位置直线
B: 正平线
C: 水平线
D: 侧垂线
答案: 【 一般位置直线】

10、单选题：

‎根据正三棱锥的投影图，指出图中位置直线的名称。SB是（             ）。

‍

‎

‍选项：
A: 一般位置直线
B: 正平线
C: 水平线
D: 侧平线
答案: 【 侧平线】

11、单选题：

​判断下面的平面属于（           ）位置平面。

‏

​

‏选项：
A: 铅垂面
B: 正垂面
C: 侧垂面
D: 水平面
答案: 【 铅垂面】

12、单选题：

‍判断下面的平面属于（           ）位置平面。

‏

‍

‏选项：
A: 正垂面
B: 铅垂面
C: 侧垂面
D: 正平面
答案: 【 正垂面】

13、单选题：

‍判断下面的平面属于（           ）位置平面。

‎

‍

‎选项：
A: 侧垂面
B: 正垂面
C: 铅垂面
D: 水平面
答案: 【 侧垂面】

14、单选题：

‏判断下面的平面属于（           ）位置平面。

‏

‏

‏选项：
A: 水平面
B: 正平面
C: 侧平面
D: 铅垂面
答案: 【 水平面】

15、单选题：

​判断下面的平面属于（           ）位置平面。

​

​

​选项：
A: 正平面
B: 水平面
C: 侧平面
D: 正垂面
答案: 【 正平面】

16、单选题：

​判断下面的平面属于（           ）位置平面。

‏

​

‏选项：
A: 侧平面
B: 水平面
C: 正平面
D: 侧垂面
答案: 【 侧平面】

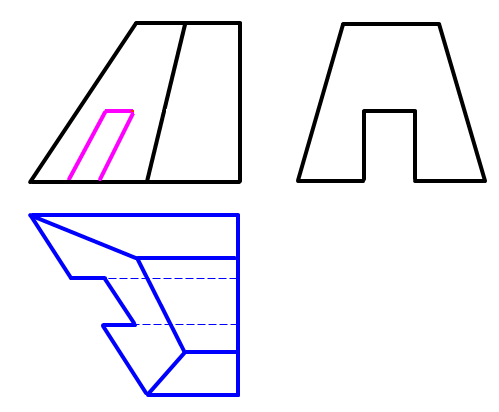

17、单选题：

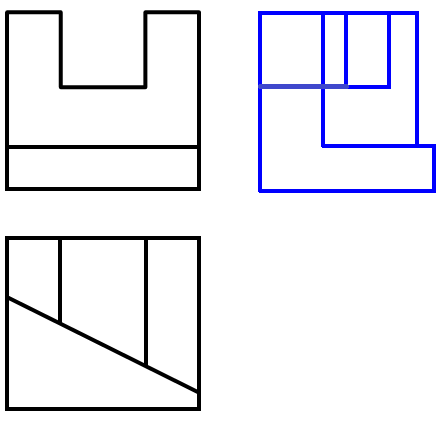

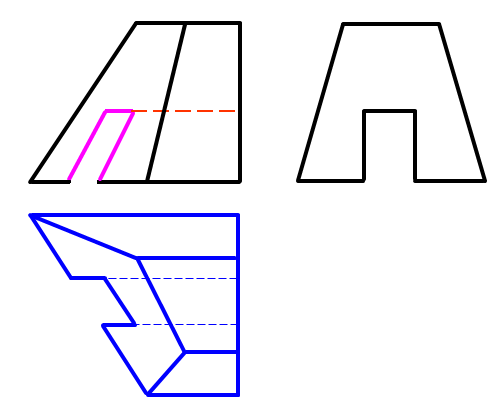

‍选择正确的一组投影（             ）。‎
选项：
A:
B:
C:
D:
答案: 【 】

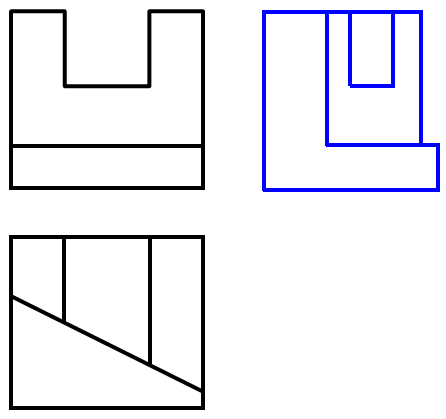

18、单选题：
‌选择正确的一组投影（             ）。​
选项：
A:
B:
C:
D:
答案: 【 】

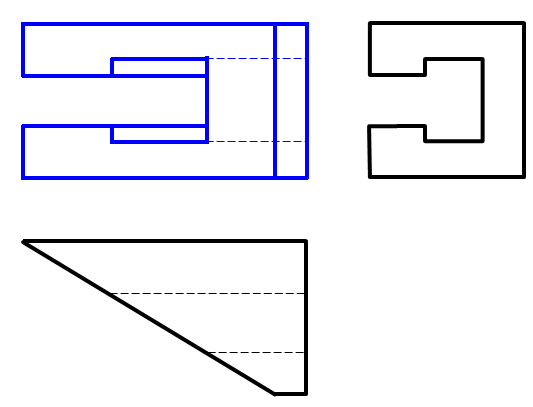

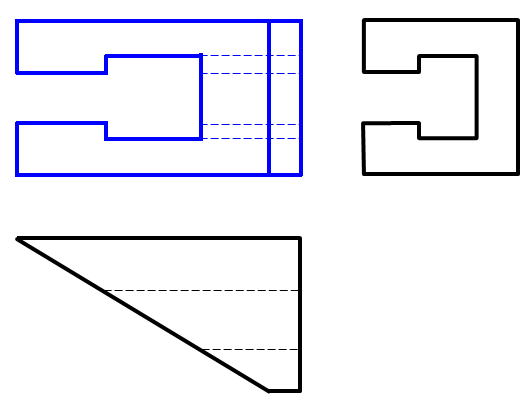

19、单选题：
‏选择正确的一组投影（             ）。‍
选项：
A:
B:
C:
D:
答案: 【 】

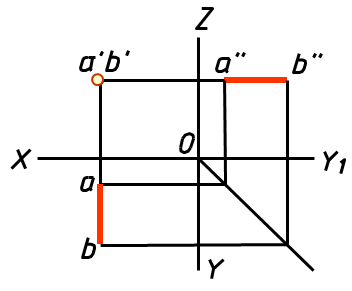

20、填空题：

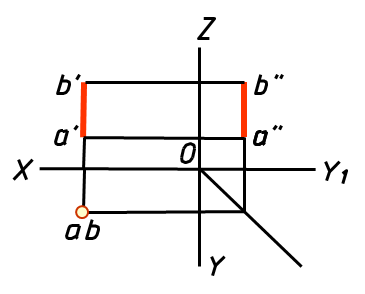

‎根据投影图，说出该位置直线的名称（           ）。

‌

‎

‌答案: 【 铅垂线】

21、填空题：

‏根据投影图，说出该位置直线的名称（           ）。

‎

‏

‎答案: 【 正垂线】

22、填空题：

‏根据投影图，说出该位置直线的名称（           ）。

‍

‏

‍答案: 【 侧垂线】

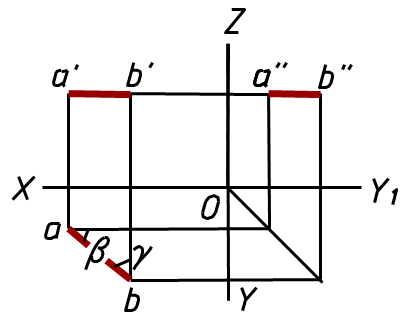

23、填空题：

‎根据投影图，说出该位置直线的名称（           ）。

​

‎

​

‎

​答案: 【 水平线】

24、填空题：

‍根据投影图，说出该位置直线的名称（           ）。

​

‍

​

‍

​答案: 【 正平线】

25、填空题：

‏根据投影图，说出该位置直线的名称（           ）。

‎

‏

‎答案: 【 侧平线】

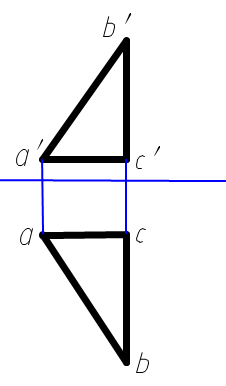

26、填空题：

‍根据直线的两面投影图，说出该位置直线的名称（           ）。

‏

‍

‏答案: 【 水平线】

27、填空题：

‎根据直线的两面投影图，说出该位置直线的名称（           ）。

‌

‎

‌答案: 【 正平线】

28、填空题：

‌根据直线的两面投影图，说出该位置直线的名称（           ）。

‌

‌

‌答案: 【 侧平线】

29、填空题：

​根据直线的两面投影图，说出该位置直线的名称（           ）。

‍

​

‍答案: 【 正平线】

30、填空题：

‎根据直线的两面投影图，说出该位置直线的名称（           ）。

​

‎

​答案: 【 侧垂线】

31、填空题：

‌根据直线的两面投影图，说出该位置直线的名称（           ）。

‍

‌

‍答案: 【 侧平线】

32、填空题：

​根据直线的两面投影图，说出该位置直线的名称（           ）。

​

​

​答案: 【 水平线】

33、填空题：

‏根据直线的两面投影图，说出该位置直线的名称（           ）。

‌

‏

‌答案: 【 正平线】

34、填空题：

​根据直线的两面投影图，说出该位置直线的名称（           ）。

‌

​

‌答案: 【 铅垂线】

35、填空题：

‍根据直线的两面投影图，说出该位置直线的名称（           ）。

‎

‍

‎答案: 【 正垂线】

36、填空题：

​判断下面的平面属于（           ）位置平面。

‌

​

‌答案: 【 正垂面】

37、填空题：

‍判断下面的平面属于（           ）位置平面。

‍

‍

‍答案: 【 正平面】

38、填空题：

‎判断下面的平面属于（           ）位置平面。

​

‎

​答案: 【 侧垂面】

39、填空题：

‏判断下面的平面属于（           ）位置平面。

‏

‏

‏答案: 【 侧平面】

40、填空题：

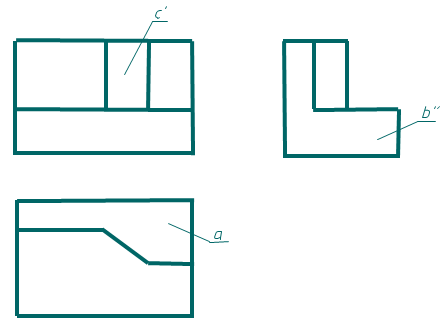

‎指出指定平面的名称。A面是（            ）。

‍

‎

‍答案: 【 一般位置平面】

41、填空题：

‎指出指定平面的名称。B面是（            ）。

​

‎

​答案: 【 正平面】

42、填空题：

‌指出指定平面的名称。B面是（            ）。

‎

‌

‎答案: 【 侧平面】

43、填空题：

​指出指定平面的名称。A面是（            ）。

‌

​

‌答案: 【 水平面】

44、填空题：

‏指出指定平面的名称。C面是（            ）。

​

‏

​答案: 【 铅垂面】

45、填空题：

​指出指定平面的名称。A面是（            ）。

‎

​

‎答案: 【 正垂面】

46、填空题：

‍指出指定平面的名称。B面是（            ）。

​

‍

​答案: 【 侧平面】

47、填空题：

‌指出指定平面的名称。C面是（            ）。

​

‌

​答案: 【 水平面】

单元测验2 第二章第1次测验

1、单选题：

‌选择正确的左视图（           ）。

‍

‌

‍选项：
A:
B:
C:
D:
答案: 【 】

2、单选题：

‍选择正确的左视图（           ）。

‎

‍

‎选项：
A:
B:
C:
D:
答案: 【 】

3、单选题：

‏选择正确的左视图（           ）。

‎

‏

‎选项：
A:
B:
C:
D:
答案: 【 】

4、单选题：

‌选择正确的左视图（           ）。

‎

‌

‎选项：
A:
B:
