基尔霍夫定理及其应用随堂测验

1、单选题：
​对于基尔霍夫定律，以下描述正确的是（       ）。‏
选项：
A: 基尔霍夫电流定律反映了回路中电流相互制约的关系
B: 基尔霍夫电流定律反映了节点上电流相互制约的关系
C: 基尔霍夫电压定律反映了回路中电流相互制约的关系
D: 基尔霍夫电压定律反映了节点上电流相互制约的关系
答案: 【 基尔霍夫电流定律反映了节点上电流相互制约的关系】

2、单选题：

‎图示电路中，已知I1 = 4A，I2 = –2A，I3 = 1A，I4 = –3A，I5为（     ）。

‎

‎

‎选项：
A:  -8 A
B: 8 A
C: 7 A
D:  -7 A
答案: 【  -8 A】

3、单选题：

​在如图所示的电路中，电压U 为（     ）。

‎

​

‎选项：
A: -15 V
B: 15V
C: 45 V
D: -45 V
答案: 【 45 V】

4、单选题：

‍在图示电路中，U、I 的关系式正确的是 (         ) 。

‌

‍

‌选项：
A: U = US + R0 I
B: U = US －RL I
C: U = US －R0 I
D: U = US + R0 I
答案: 【 U = US －R0 I】

电压和电流的参考方向随堂测验

1、单选题：
‍关于电量参考方向与实际方向的关系，以下描述正确的是（         ）。‍
选项：
A: 电量参考方向与实际方向相同
B: 电量参考方向与实际方向不相同
C: 电量参考方向与实际方向可能相同也可能不相同
D: 参考方向必须与实际方向一致
答案: 【 电量参考方向与实际方向可能相同也可能不相同】

2、单选题：
‏‌‏Uab是否表示a端的实际电位高于b端的实际电位（            ）。‌
选项：
A: 是
B: 不一定
C: 不是
D: 根据Uab的值也无法确定哪端电位高
答案: 【 不一定】

3、单选题：
‎在参考方向选定后，经计算电压值为正，说明（           ）。‍‏
选项：
A: 电压的实际方向和参考方向一致
B: 电压的实际方向和参考方向相反
C: 计算有错误
D: 电压的实际方向和参考方向没关系
答案: 【 电压的实际方向和参考方向一致】

4、单选题：

​在图示电路中，已知U ＝–6 V，电流 I ＝2 A，则电阻值R 为 (                ) 。

‏

​‍

‏选项：
A: -3 Ω
B: 2 Ω
C: 3 Ω
D: -2 Ω
答案: 【 3 Ω】

5、判断题：
‏电阻上电压和电流的参考方向一定是相同的。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

6、判断题：
‎在选择参考方向时，参考方向可以与实际方向相同，也可以不同。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

电源与负载的判别随堂测验

1、单选题：

‌在如图示电路中，已知I =2A，元件吸收功率8W，则U 为(   )。

‍

‌

‍选项：
A: 4 V
B: -4 V
C: -16 V
D: 16 V
答案: 【 -4 V 】

2、单选题：

‍ 图示电路中，电源发出的功率为 (         )。

‍

‍

‍选项：
A: 20 W
B: 16 W
C: 12 W
D: 18 W
答案: 【 16 W】

3、单选题：

‏

​

在图示电路中，US ，IS 均为正值，其工作状态是 (    ) 。

​

​选项：
A: 电压源发出功率
B: 电流源发出功率
C: 电压源和电流源都不发出功率
D: 电压源和电流源都发出功率
答案: 【 电压源发出功率】

4、单选题：

‎在图示电路中，已知RL消耗功率20 W，则发出电功率的元件为 (             )。

‌

‎

‌

‎

‌选项：
A: 电压源
B: 电流源
C: 电压源和电压源
D: 电阻RL
答案: 【 电流源】

5、单选题：

‎在图示电路中，已知US  = 2 V，IS = 2 A , 则发出电功率的是 (           )。

‎

‎

‎

‎

‎选项：
A: 电压源
B: 电流源
C: 电压源和电流源
D: 不确定
答案: 【 电流源】

电路与电路模型随堂测验

1、填空题：
‌任何一个完整的电路都必须有      、 负载和中间环节3个基本部分组成。‌
答案: 【 电源】

2、填空题：
‏电路的作用是对电能进行                   、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。‌
答案: 【 传输】

3、填空题：
‍具有单一电磁特性的电路元件称为      电路元件，由它们组成的电路称为电路模型。‌
答案: 【 理想】

4、填空题：
电路有通路、开路和       三种工作状态。‌
答案: 【 短路##%_YZPRLFH_%##短接】

5、填空题：
‌电源电动势是电源力把                         经电源内部从负极推向正极所做的功，它的方向是负极指向正极。‎
答案: 【 单位正电荷】

电路的基本原理测验

1、单选题：
若 两 个 电 阻 的 额 定 功 率 相 同，则 额 定 电 压 值 大 的 电 阻 值 (                )。 ‏​‏
选项：
A: 较大
B: 较小
C: 不确定
D:  需要知道此时的电流
答案: 【 较大      】

2、单选题：

电路及其对应的欧姆定律表达式分别如图 1、图 2、图 3 所示，其中表达式正确的是(          )。

‏

‏选项：
A: 图1
B: 图2
C: 图3
D: 以上都不对
答案: 【 图2   】

3、单选题：

在图示电路中，已知U ＝4V，电流 I = –2A，则电阻值 R 为(         )。

‌

‌

‌

‌选项：
A:
B:
C:
D:
答案: 【 】

4、单选题：

已 知 图 1 中 的 US1 = 4 V，US2 = 2 V。用 图 2 所 示 的 理 想 电 压 源 代 替 图 1 所 示 的 电 路，该 等 效 电 压 源 的 参 数US为 (               )  。

‏

‏选项：
A: 4 V
B: – 2 V
C: 2 V
D: -2 V
答案: 【 2 V】

5、单选题：

已知图示电路中的US1、US2和 I  均为正值 ，则供出功率的电源是 (           )。

‏

‏选项：
A: 电压源US1
B: 电压源US2
C: 电压源US1和US2
D:  两者都不发出功率
答案: 【 电压源US1】

6、判断题：
‏通常所说的“负载大”是指用电设备的功率大。​
选项：
A: 正确
B: 错误
答案: 【 正确】

7、判断题：
​在一段电路中，没有电压就没有电流，没有电流也就没有电压。‏
选项：
A: 正确
B: 错误
答案: 【 错误】

8、判断题：
‎测量线路两端的电压时，应将电压表并联在线路中。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

9、判断题：

‎图示电路中，电流 IA、IB、IC 的参考方向入图所示，因此，这三个电流都为正。

‍

‎

‍选项：
A: 正确
B: 错误
答案: 【 错误】

10、填空题：

‏图示电路中，已知I1 = 4A，I2 = –2A，I3= 1A，I4= -3A，I5=                A。

‏

‏

‏答案: 【 -8】

电路的工作状态随堂测验

1、单选题：
‏一个输出电压几乎不变的设备有载运行，当负载增大时，是指（        ）。​
选项：
A: 负载电阻增大
B: 负载电阻减小
C: 电源输出的电流增大
D: 不确定
答案: 【 电源输出的电流增大】

2、单选题：
‏用一只额定植为110V/100W 的白炽灯和一只110V/40W 的白炽灯串联后，接到220V的电源上，当开关闭合时，（     ）。‏
选项：
A: 能正常工作
B: 100W的灯丝烧毁
C: 40W的灯丝烧毁
D: 100W和40W的2个灯的灯丝都烧毁
答案: 【 40W的灯丝烧毁】

3、单选题：
‍一个220V/100W的电烙铁，如果将它接在380V的电源上，电烙铁不能正常工作，其原因是（       ）。‎
选项：
A: 温度正常
B: 达不到正常使用温度
C: 电烙铁烧坏
D: 高于正常温度
答案: 【 电烙铁烧坏】

4、单选题：
‍   有一台直流发电机，其铭牌上标有50kW/220V/228A。当发电机输出端未接有任何负载，输出电流I = 0，输出功率P = 0，称为（       ）运行。‍
选项：
A: 轻载
B: 过载
C: 空载
D: 不确定
答案: 【 空载】

5、单选题：

‎电路如图所示，电源开路电压Uo 为230V，电源短路电流IS为1150A。当负载电流I 为50A 时，负载电阻R 为（         ）。

​

‎

​选项：
A: 0.2 Ω
B: 4.4 Ω
C: 4.6 Ω
D: -4.4 Ω
答案: 【 4.4 Ω】

叠加定理随堂测验

1、单选题：
‌ 叠加定理只适用于（           ）电路的分析。‌
选项：
A: 线性
B: 非线性
C: 直流电路
D: 交流电路
答案: 【 线性】

2、单选题：
‍运用叠加原理时，电压源不作用，应令其（         ），同时保留其内阻。​
选项：
A: 断路
B: 短路
C: 不变
D: 空载
答案: 【 短路】

3、单选题：
​运用叠加原理时，电流源不作用，应令其（    ）。‍
选项：
A: 短路
B: 不变
C: 断路
D: 空载
答案: 【 断路】

4、单选题：

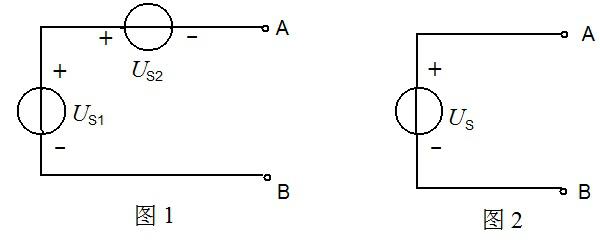

‌已知图 1 中的U S1 = 4 V，U S2 = 2 V。用图 2 所示的理想电压源代替图 1 所示的电路，该等效电压源的参数 U S 为  (           ) 。

‍

‌

‍选项：
A:  2V
B: 6V
C: -2 V
D: -6V
答案: 【  2V】

5、单选题：

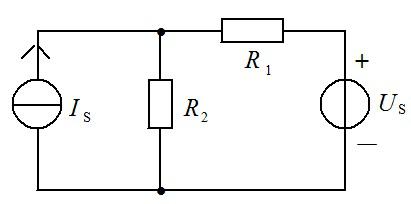

‌   在图示电路中，已知：U S = 15 V，I S = 5 A，R1 = 3 W，当US 单独作用时，R1 消耗电功率为27 W。那么当US和IS  两个电源共同作用时 ，电阻 R1 消耗电功率为 (              )。

‍

‌

‍选项：
A: 50 W
B: 3W
C: 0 W
D: -3W
答案: 【 3W】

含受控电源电路的分析随堂测验

1、判断题：
​受控源在电路分析中的作用，和独立源完全相同。 ‍
选项：
A: 正确
B: 错误
答案: 【 错误】

2、填空题：
‍如果受控源所在电路没有独立源存在时，它仅仅是一个无源元件，而当它的控制量不为零时，它相当于一个            。‍
答案: 【 电源】

3、填空题：

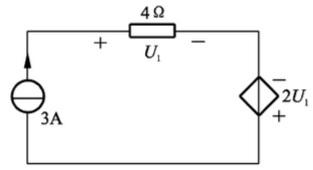

‎图中电路中受控电压源的端电压大小为         V。

‏

‎

‏答案: 【 24】

4、填空题：

‍图中电路中受控电流源的电流的大小为               ‍ A。

‏

‍

‏答案: 【 3】

戴维宁定理及其应用随堂测验

1、单选题：
‎戴维宁定理中所指的等效电路是指一个电阻和一个电压源串联的组合，其中电阻等于有源二端网络（      ）。‏
选项：
A: 外电路电阻
B: 电源内阻
C: 负载电阻
D: 除源后的输入端电阻
答案: 【 除源后的输入端电阻】

2、单选题：
‎线性无源二端网络总可以用一个（         ）等效表示。​
选项：
A: 电阻
B: 电感
C: 电容
D: 电源
答案: 【 电阻 】

3、单选题：

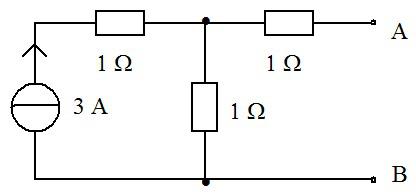

​ 图示电路为一有源二端线性网络，它的戴维宁等效电压源的内阻 R0 为 (            )。

​

​

​选项：
A: 3 Ω
B: 2 Ω
C: 1.5 Ω
D: -2 Ω
答案: 【 2 Ω】

4、单选题：

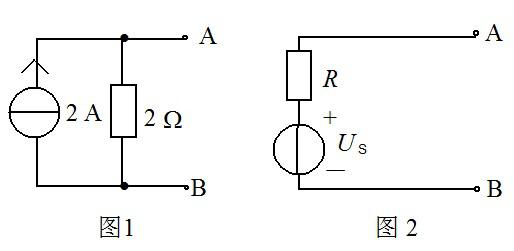

‎把图 1 所示的电路用图 2 所示的等效电压源代替，则等效电压源的参数为 (              )。

‎

‎

‎选项：
A: US = 4 V，R = 2 Ω
B: US = 1 V，R = 0.5 Ω
C: US = -1 V，R = 0.5 Ω
D: US = -4 V，R = 0.5 Ω
答案: 【 US = 4 V，R = 2 Ω】

5、单选题：

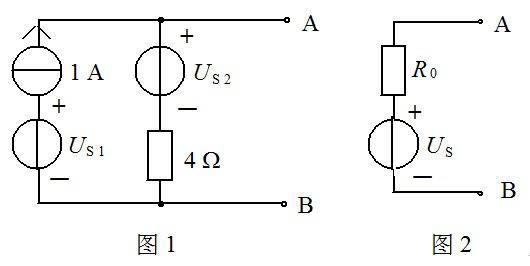

‌图2 是图1 所示电路的戴维宁等效电压源。已知图 2 中US = 6 V，则图1 中电压源US2 的值应是 (           )。

‍

‌

‍选项：
A: 10 V
B: 2 V
C: 条件不足不能确定
D: -2 V
答案: 【 2 V】

支路电流法随堂测试

1、单选题：
​以电路的支路电流为未知量，直接应用 KCL 和 KVL 求解电路的方法，称为（    ）。‌
选项：
A: 支路电流法
B: 回路电流法
C: 节点电压法
D: 网孔电流法
答案: 【 支路电流法】

2、单选题：
‍ 在支路电流法分析中，用基尔霍夫电流定律列接点电流方程时，若电路中有 N 个结点，应列写的结点电流方程数为 (        )个。‍
选项：
A: N+1
B: N
C: N-1
D: 支路数
答案: 【 N-1】

3、单选题：

‎
