【在线测试】投影法

1、单选题：
‌关于第三角投影，以下叙述正确的是？​
选项：
A: 投影面处于投射中心和空间物体之间
B: 都不是正确答案
C: 投射中心处于空间物体和投影面之间
D: 空间物体处于投射中心和投影面之间
答案: 【 投影面处于投射中心和空间物体之间】

2、单选题：
​以下哪种投影图的度量性最好？‏
选项：
A: 多面正投影图
B: 透视投影图
C: 轴测投影图
D: 标高投影图
答案: 【 多面正投影图】

3、单选题：
‍以下哪种投影图的直观性最好？‏
选项：
A: 透视投影图
B: 多面正投影图
C: 标高投影图
D: none
答案: 【 透视投影图】

4、单选题：
‌以下哪个字母表示水平投影面？‏
选项：
A: H
B: V
C: W
D: none
答案: 【 H】

5、单选题：
‎空间左右方位用哪个坐标轴表示？‍
选项：
A: 坐标轴X
B: 坐标轴Y
C: 坐标轴Z
D: none
答案: 【 坐标轴X】

6、单选题：
​空间上下方位用哪个坐标轴表示？‍
选项：
A: 坐标轴Z
B: 坐标轴X
C: 坐标轴Y
D: none
答案: 【 坐标轴Z】

7、单选题：
‌关于第一角投影，以下叙述正确的是？‌
选项：
A: 空间物体处于投射中心和投影面之间
B: 投射中心处于空间物体和投影面之间
C: 都不是正确答案
D: 投影面处于投射中心和空间物体之间
答案: 【 空间物体处于投射中心和投影面之间】

8、单选题：
‎以下哪个字母表示正立投影面？​
选项：
A: V
B: W
C: H
D: none
答案: 【 V】

9、单选题：
​以下哪个字母表示侧立投影面？‏
选项：
A: W
B: H
C: V
D: none
答案: 【 W】

10、单选题：
‎空间前后方位用哪个坐标轴表示？​
选项：
A: 坐标轴Y
B: 坐标轴X
C: 坐标轴Z
D: none
答案: 【 坐标轴Y】

11、多选题：
‎下面的投影图中哪些采用了正投影法？​
选项：
A: 三视图
B: 标高投影图
C: 正等轴测投影图
D: 透视投影图
答案: 【 三视图;
标高投影图;
正等轴测投影图】

12、多选题：
‌采用第一角投影法的国家有哪些？‌
选项：
A: 中国
B: 法国
C: 德国
D: 俄罗斯
E: 美国
F: 日本
G: 英国
答案: 【 中国;
法国;
德国;
俄罗斯】

13、多选题：
​投影面W可反映空间哪几个方位？‌
选项：
A: 上下
B: 前后
C: 左右
D: None
答案: 【 上下;
前后】

14、多选题：
‎投影面V可反映空间哪几个方位？‍
选项：
A: 左右
B: 上下
C: 前后
D: None
答案: 【 左右;
上下】

15、多选题：
‌下面的投影图中使用了平行投影法的有？‍​
选项：
A: 多面正投影图
B: 正等轴测图
C: 斜二轴测图
D: 透视投影图
答案: 【 多面正投影图;
正等轴测图;
斜二轴测图】

16、多选题：
‍工程中常用的投影图有？‏
选项：
A: 多面正投影图
B: 轴测图投影
C: 标高投影图
D: 透视投影图
答案: 【 多面正投影图;
轴测图投影;
标高投影图;
透视投影图】

17、多选题：
‍投影面H可反映空间哪几个方位？​
选项：
A: 左右
B: 前后
C: 上下
D: None
答案: 【 左右;
前后】

18、判断题：
‎照片成像采用的是中心投影法。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

19、判断题：
​斜二轴测图采用的是中心投影法。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

【在线测试】两直线相对位置

1、单选题：

‏图中两直线的位置关系是（）。

‏

‏

‏选项：
A: 相交
B: 交叉
C: 平行
D: 其它
答案: 【 相交】

2、单选题：

‎图中线段AC与BD的为位置关系是（）。

‎

‎

‎选项：
A: 相交
B: 交叉
C: 平行
D: 垂直
答案: 【 相交】

3、单选题：

‍图中两直线的位置关系是（）。

​

‍

​选项：
A: 平行
B: 交叉
C: 相交
D: 垂直
答案: 【 平行】

【在线测试】从属性

1、判断题：

‌根据投影图判断对错：点K属于直线AB。

‌

‌

‌选项：
A: 正确
B: 错误
答案: 【 正确】

2、判断题：

​根据投影图判断对错：点K属于直线AB。

‍

​

‍选项：
A: 正确
B: 错误
答案: 【 正确】

3、判断题：
‎根据投影图判断对错：点K属于直线AB。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

4、判断题：

‌根据投影图判断对错：点K属于直线AB。

‏

‌

‏选项：
A: 正确
B: 错误
答案: 【 错误】

5、判断题：

‍根据投影图判断对错：点K属于直线AB。

‎

‍

‎选项：
A: 正确
B: 错误
答案: 【 正确】

6、判断题：

‏根据投影图判断对错：点K属于直线AB。

​

‏

​选项：
A: 正确
B: 错误
答案: 【 正确】

7、判断题：

‏根据投影图判断对错：点K属于直线AB。

‌

‏

‌选项：
A: 正确
B: 错误
答案: 【 错误】

【在线测试】平面的投影

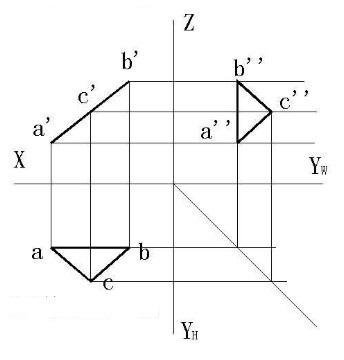

1、单选题：
‍投影面垂直面的投影特性是（）。‏
选项：
A: 一线两面
B: 二线一面
C: 三面
D: 三线
答案: 【 一线两面】

2、单选题：

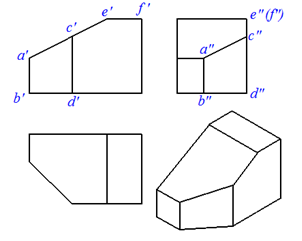

‏图中平面相对于投影面的位置关系是（）。

‍

‏

‍选项：
A: 正垂面
B: 一般位置面
C: 水平面
D: 铅垂面
答案: 【 正垂面】

3、单选题：
​投影面平行面的投影特性是（）。‏
选项：
A: 两线一面
B: 一线两面
C: 三面
D: 三线
答案: 【 两线一面】

4、单选题：

‍图中平面相对于投影面位置关系是（）。

‍

‍

‍选项：
A: 正平面
B: 铅垂面
C: 侧垂面
D: 水平面
答案: 【 正平面】

5、单选题：

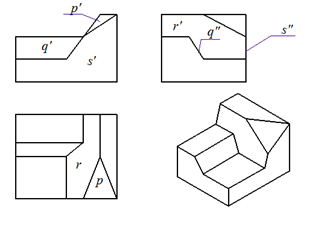

‌图中P平面相对于投影面的位置关系是（）。

​

‌

​选项：
A: 一般位置面
B: 侧垂面
C: 侧评面
D: 正垂面
E: 正平面
答案: 【 一般位置面】

6、单选题：

‍图中Q平面相对于投影面的位置关系是（）。

​

‍

​

‍

​选项：
A: 侧垂面
B: 一般位置面
C: 侧平面
D: 正平面
E: 正垂面
答案: 【 侧垂面】

7、单选题：

‍图中S平面相对于投影面的位置关系是（）。

‎

‍

‎选项：
A: 正平面
B: 一般位置面
C: 侧垂面
D: 铅垂面
答案: 【 正平面】

8、单选题：

​图中R平面相对于投影面的位置关系是（）。

​

​

​选项：
A: 正垂面
B: 一般位置面
C: 正平面
D: 侧垂面
E: 水平面
答案: 【 正垂面】

【在线测试】换面法

1、判断题：

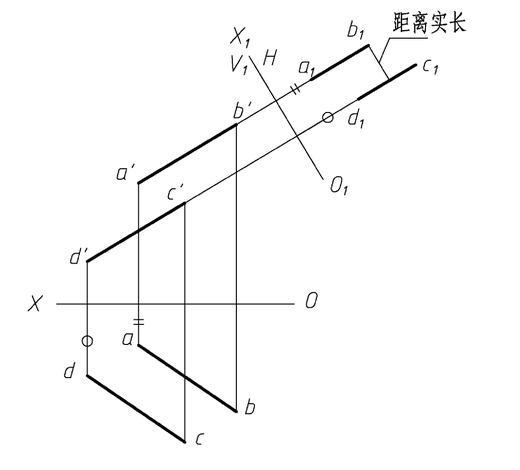

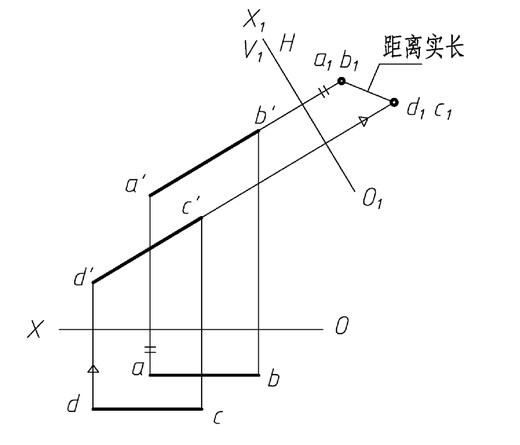

‍判断求两条平行线之间距离的作图是否正确。

‍

‍

‍

‍

‍

‍

‍选项：
A: 正确
B: 错误
答案: 【 错误】

2、判断题：

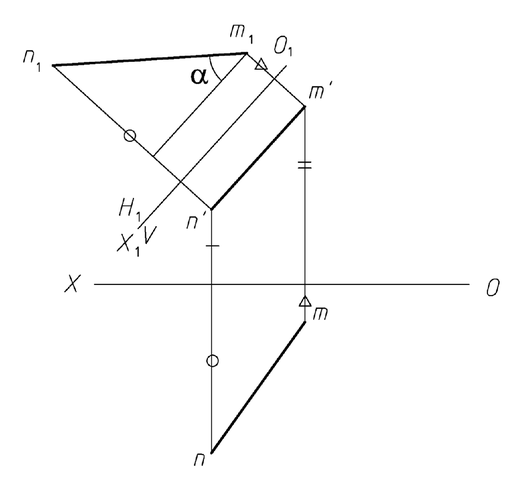

‍判断利用换面法求直线MN与投影面H夹角的作图是否正确。

​

‍

​选项：
A: 正确
B: 错误
答案: 【 错误】

3、判断题：

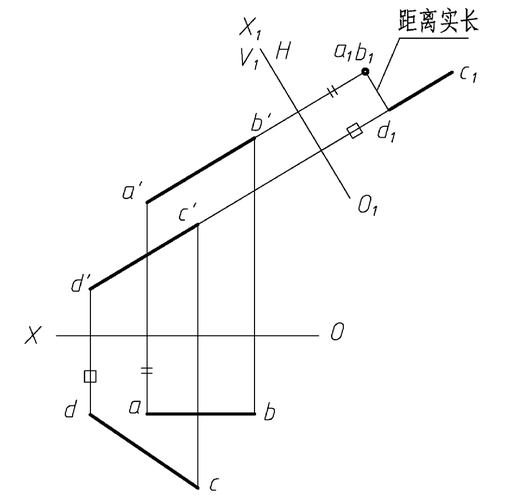

‏判断求两条平行线之间距离的作图是否正确。

​

‏

​选项：
A: 正确
B: 错误
答案: 【 正确】

4、判断题：

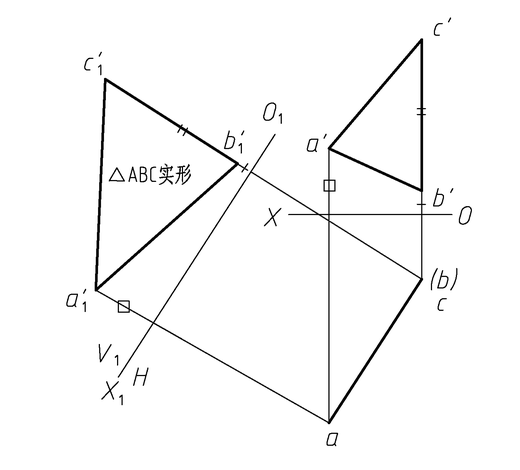

‏判断求平面ABC实形的作图是否正确。

‌

‏

‌选项：
A: 正确
B: 错误
答案: 【 正确】

5、判断题：

‎判断求两条平行线之间距离的作图是否正确。

‎

‎

‎选项：
A: 正确
B: 错误
答案: 【 正确】

6、判断题：

‍判断求两直线AB、AC之间夹角的作图是否正确。

​

‍

​选项：
A: 正确
B: 错误
答案: 【 正确】

7、判断题：

‏判断：已知点A到平面KMN的距离为15mm，点A的水平投影a’是惟一解。

‍

‏

‍选项：
A: 正确
B: 错误
答案: 【 错误】

8、判断题：

‎判断点M的一次换面是否正确。

‏

‎

‏选项：
A: 正确
B: 错误
答案: 【 错误】

9、判断题：

‌判断利用换面法求直线MN实长的作图是否正确。

‎

‌

‎选项：
A: 正确
B: 错误
答案: 【 正确】

10、判断题：

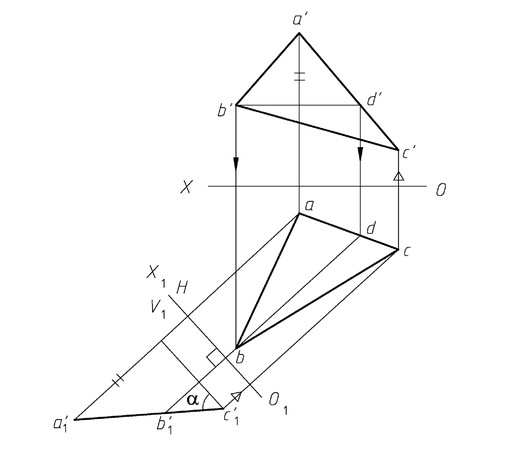

‎判断利用换面法求平面ABC与投影面H夹角的作图是否正确。

‎

‎‍

‎选项：
A: 正确
B: 错误
答案: 【 正确】

【在线测试】点的投影

1、单选题：

‏根据投影图，判断哪个叙述是正确的？

‍

‏

‍选项：
A: 点C属于投影面W
B: 点C属于投影面H
C: 点C属于投影面V
D: 点C属于投影轴OX
E: 点C属于投影轴OY
F: 点C属于投影轴OW
答案: 【 点C属于投影面W】

2、单选题：

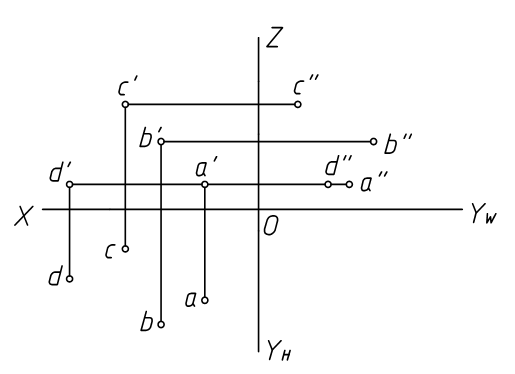

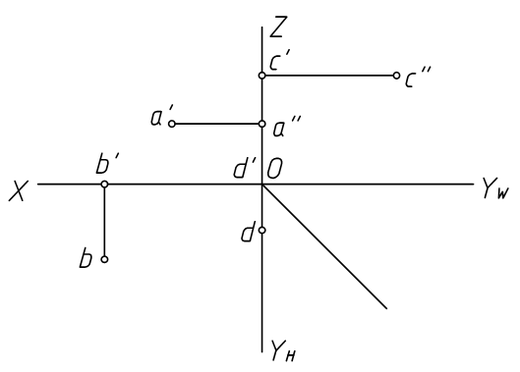

​图中属于投影轴的点是？

​

​

​选项：
A: 点D
B: 点A
C: 点B
D: 点C
答案: 【 点D】

3、单选题：

‌图中的最高点是？

‍

‌

‍选项：
A: 点C
B: 点A
C: 点B
D: 点D
答案: 【 点C】

4、单选题：

‏图中的最前点是？

‍

‏

‍选项：
A: 点B
B: 点A
C: 点C
D: 点D
答案: 【 点B】

5、单选题：
​投影连线应画成以下哪种线型？​
选项：
A: 细实线
B: 粗实线
C: 细虚线
D: 细点画线
答案: 【 细实线】

6、单选题：
​已知点Ｍ（30，0，0）和点Ｎ（30，0，20），关于点Ｍ和点Ｎ的相对位置，哪一种判断是正确的？‍
选项：
A: 点Ｎ在点Ｍ正上方，且都在V面上
B: 点Ｎ在点Ｍ正前方
C: 点Ｍ在点Ｎ正下方，且都在OX轴上
D: 点Ｍ在点Ｎ正前方
答案: 【 点Ｎ在点Ｍ正上方，且都在V面上】

7、单选题：
‍下列几组点中，哪一组是W面上的重影点，并且m"为可见？​
选项：
A: 点M(10，30，-5)和点N(8，30，-5)
B: 点M(5，10，8) 和点N(10，10，8)
C: 点M(10，10，8)和点N(10，10，5)
D: none
答案: 【 点M(10，30，-5)和点N(8，30，-5)】

8、单选题：

​根据投影图，判断哪个叙述是正确的？

​

​

​选项：
A: 点B属于投影面H
B: 点B属于投影面V
C: 点B属于投影面W
D: 点B属于投影轴OX
E: 点B属于投影轴OY
F: 点B属于投影轴OW
答案: 【 点B属于投影面H】

9、单选题：
‍投影轴应画成以下哪种线型？​
选项：
A: 细实线
B: 粗实线
C: 细虚线
D: 细点画线
答案: 【 细实线】

10、单选题：

‌图中的最右点是？

‍

‌

‍选项：
A: 点A
B: 点B
C: 点C
D: 点D
答案: 【 点A】

11、单选题：

​图中的最后点是？

‎

​

‎选项：
A: 点C
B: 点A
C: 点B
D: 点D
答案: 【 点C】

12、单选题：
‏下列几组点中，哪一组是W面上的重影点，并且n"为可见？‎
选项：
A: 点Ｍ(5，10，8)和点Ｎ(10，10，8)
B: 点Ｍ(10，10，8)和点Ｎ(9，10，5)
C: 点Ｍ(10，30，-5)和点Ｎ(8，30，-5)
D: none
答案: 【 点Ｍ(5，10，8)和点Ｎ(10，10，8)】

13、单选题：

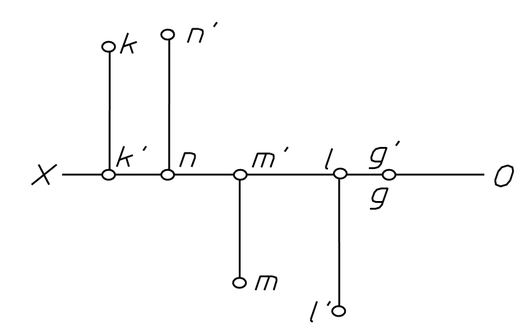

‍根据投影图判断，点K属于哪个投影面？

‍

‍

‍选项：
A: 投影面H
B: 投影面V
C: 投影面W
D: 投影轴OX
答案: 【 投影面H】

14、单选题：

‏根据投影图判断，点L属于？

‍

‏

‍选项：
A: 投影面V
B: 投影面H
C: 投影面W
D: 投影轴OX
答案: 【 投影面V】

15、单选题：
​根据投影图判断，点N属于？‌
选项：
A: 投影面V
B: 投影面H
C: 投影面W
D: 投影轴OX
答案: 【 投影面V】

16、单选题：

​图中的最左点是？

​

​

​

​

​选项：
A: 点D
B: 点A
C: 点B
D: 点C
答案: 【 点D】

17、单选题：
‍空间点A的侧面投影a"到ＯＹ轴的距离等于空间点A到‏
选项：
A: 投影面H的距离
B: 投影面V
