单元测验

1、单选题：
‍数字电路中的工作信号为(        )。‍
选项：
A: 脉冲信号
B: 随时间连续变化的电信号
C: 直流信号
D: 交流信号
答案: 【 脉冲信号】

2、单选题：
​最常用的BCD码是（    ）。‎
选项：
A: 5421码
B: 8421码
C: 余3码
D: 循环码
答案: 【 8421码】

3、单选题：
​格雷码的优点是（    ）。‏
选项：
A: 代码短
B: 记亿方便
C: 两组相邻代码之间只有一位不同
D: 代码长
答案: 【 两组相邻代码之间只有一位不同】

4、单选题：
‏当两个输入变量相异时，其输出为1；相同时，输出为0，则输出与输入的逻辑关系为（   ）。‏
选项：
A: 异或
B: 与非
C: 同或
D: 或非
答案: 【 异或】

5、单选题：
‏2004个1连续异或的结果是（   ）。‌
选项：
A: 0
B: 1
C: 不唯一
D: 无法确定
答案: 【 0】

6、单选题：
​下列逻辑式中，正确的公式是(       )。‏​‏
选项：
A:
B:
C:
D:
答案: 【 】

7、单选题：

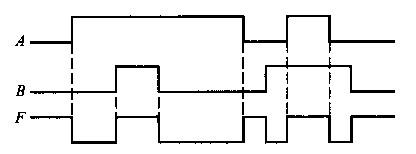

‍已知二输入逻辑门的输入A、B和输出F的波形如下图所示，则此逻辑门是（    ）。

‎

‍

‎选项：
A: 与非门
B: 或非门
C: 同或门
D: 异或门
答案: 【 同或门 】

8、单选题：
​已知某电路的真值表如下表所示，该电路的逻辑表达式是（    ）。‏​‏A‏B‏C‏F‏0‏0‏0‏0‏0‏0‏1‏1‏0‏1‏0‏0‏0‏1‏1‏1‏1‏0‏0‏0‏1‏0‏1‏1‏1‏1‏0‏1‏1‏1‏1‏1‏​‏
选项：
A: F=AB+C
B: F=A+B+C
C: F=C
D: F=AC+B
答案: 【 F=AB+C】

9、单选题：
‍根据异或逻辑的定义，下列选项正确的是（  ） 。​‍​‍​
选项：
A: 0⊕0=1
B: 0⊕1=0
C: 1⊕1=1
D: A⊕0=A
答案: 【 A⊕0=A】

10、单选题：
‌奇数个A异或的结果是（    ）。‏‌‏
选项：
A: 0
B: 1
C: A
D: 无法确定
答案: 【 A】

11、单选题：

​图示逻辑符号的逻辑状态表为(        )。

​

​

​选项：
A: ABF000010100111
B: ABF000011101111
C: ABF001011101110
D: ABF000011101110
答案: 【 ABF000011101111】

12、单选题：

‌已知某电路的真值表如下表所示，该电路的逻辑表达式是（    ）。

‍

‌

‍选项：
A: F=AB+C
B: F=A+B+C
C: F=C
D: F=AB
答案: 【 F=AB+C】

13、单选题：

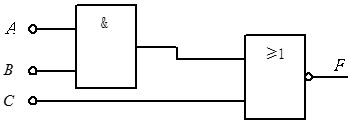

‏下图所示逻辑电路的逻辑式为(          )。

‎

‏

‎选项：
A:
B:
C:
D: F=（A+B)C
答案: 【 】

14、单选题：

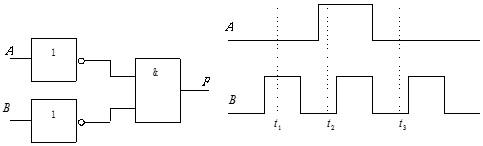

‌逻 辑 图 和 输 入 A，B 的 波 形 如 图 所 示， 分 析  当 输 出 F 为“1”的 时 刻 应 是(             )。

‍

‌

‍选项：
A:  t1
B:  t2
C:  t3
D: 无法确定
答案: 【  t3】

15、单选题：
‏一个4输入端或非门，使其输出为1的输入变量组合为（   ）种。‍
选项：
A: 1
B: 2
C: 4
D: 7
答案: 【 1】

单元测验

1、单选题：
‍可用于总线结构进行分时传输的门电路是(      )。​
选项：
A: 异或门
B: 同或门
C: OC 门
D: 三态门
答案: 【 三态门】

2、单选题：
​在TTL逻辑门中，为实现“线与”，应选用(      )。‌
选项：
A: 三态门
B: OC 门
C: 异或门
D: 与非门
答案: 【 OC 门】

3、单选题：
​三极管作为开关时工作区域是(      )‌
选项：
A: 饱和区+放大区
B: 击穿区+截止区
C: 放大区+击穿区
D: 饱和区+截止区
答案: 【 饱和区+截止区】

4、单选题：
‌将TTL与非门作非门使用，则多余输入端应 (      )‏
选项：
A: 全部接高电平
B: 部分接高电平，部分接地
C: 全部接地
D: 部分接地，部分悬空
答案: 【 全部接高电平】

5、单选题：
‌将TTL或非门作非门使用，则多余输入端应 (      )​
选项：
A: 全部接高电平
B: 部分接高电平，部分接地
C: 全部接地
D: 部分接地，部分悬空
答案: 【 全部接地】

6、单选题：

‎逻辑电路如图所示，F=0 的条件是(           )。

‎

‎

‎选项：
A: ABC＝110
B: ABC＝111
C: ABC＝001
D: ABC＝000
答案: 【 ABC＝110      】

7、单选题：
‌TTL与非门输出高电平的参数规范值是(      )。​
选项：
A:
B:
C:
D:
答案: 【
