制图基本知识及技能

1、单选题：
​剖面线用（  ）绘制。‍
选项：
A: 粗实线
B: 细实线
C: 虚线
D: 波浪线
答案: 【 细实线】

2、单选题：
‏图样中所注尺寸，为该图样所示物体的（   ），否则应另加说明。‏
选项：
A: 留有加工余量尺寸
B: 最后完工尺寸
C: 加工工序尺寸
D: 毛坯尺寸
答案: 【 最后完工尺寸】

3、单选题：
​在机械图样中，细点画线一般用于表示轴线、（  ）、轨迹线、节圆及节线等。‏
选项：
A: 对称中心线
B: 可见轮廓线
C: 断裂边界线
D: 过渡线
答案: 【 对称中心线】

4、单选题：
‍平面图形作图步骤中，先画基准线，最后画（    ）。‍
选项：
A: 曲线段
B: 连接线段
C: 已知线段
D: 中间线段
答案: 【 连接线段】

5、单选题：
‍下列选项中，（  ）不属于对平面图形尺寸标注的要求。‏
选项：
A: 格式正确
B: 数量完整
C: 布置清晰
D: 便于测量
答案: 【 便于测量】

6、单选题：
‌标题栏边框（  ）与图框重合。‎
选项：
A: 不应该
B: 应该
C: 可以
D: 不能
答案: 【 应该】

7、单选题：
‌比例是指（  ）之比。‍
选项：
A: 实物与图形相应要素的线性尺寸
B: 图形与实物相应要素的角度尺寸
C: 图形与实物相应要素的线性尺寸
D: 实物与图形相应要素的面积
答案: 【 图形与实物相应要素的线性尺寸】

8、单选题：
‍下列不属于尺寸终端形式的是（  ）。‎
选项：
A: 箭头
B: 斜线
C: 圆圈
D: 圆点
答案: 【 圆圈】

9、单选题：
‎尺寸线竖直时，下列关于尺寸数字注写正确的是（  ）。‌
选项：
A: 数字注写在左侧，且字头朝右。
B: 数字注写在右侧，且字头朝右。
C: 数字注写在左侧，且字头朝左。
D: 数字注写在右侧，且字头朝左。
答案: 【 数字注写在左侧，且字头朝左。】

10、单选题：
‎绘制箭头时要求（  ）。‏
选项：
A: 短而粗、实心
B: 细而长、实心
C: 短而粗、空心
D: 没有特殊要求
答案: 【 细而长、实心】

11、多选题：
‍图样中书写字体的基本要求包括：​
选项：
A: 字体工整
B: 笔画清楚
C: 间隔均匀
D: 排列整齐
答案: 【 字体工整;
笔画清楚;
间隔均匀;
排列整齐】

12、多选题：
‌一个完整的尺寸包括：‌
选项：
A: 尺寸数字
B: 尺寸线
C: 尺寸界线
D: 尺寸终端
答案: 【 尺寸数字;
尺寸线;
尺寸界线;
尺寸终端】

13、判断题：
‎绘制同一机件的各个视图时，必须采用相同的比例。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

14、判断题：
‍尺寸线可以与已有图线重合。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

15、判断题：
​不可以利用图形轮廓线、轴线、中心线等作为尺寸的界线。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

16、判断题：
​必要时，尺寸数字可以被图线通过。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

17、判断题：
‎尺寸数字只能注写在尺寸线的上方。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

18、填空题：
‍绘制技术图样时，优先采用的五种基本幅面，从小到大依次为（  ）。‌
答案: 【 A4、A3、A2、A1、A0##%_YZPRLFH_%##A4，A3，A2，A1，A0】

19、填空题：
‍绘制技术图样时，优先采用的基本幅面中，最大幅面代号为（  ）。‏
答案: 【 A0】

20、填空题：
​绘制技术图样时，优先采用的基本幅面中，最小幅面宽度尺寸为（  ）。​
答案: 【 210】

21、填空题：
​绘制图框必须采用（  ）线型。‍
答案: 【 粗实线】

22、填空题：
‍标题栏应位于图纸的（  ）。‌
答案: 【 右下角】

23、填空题：
‏角度数字一律按（ ）方向书写‎
答案: 【 水平】

24、填空题：
‎作图过程中，绘制辅助线一般采用（  ）线型。‍
答案: 【 细实线】

25、填空题：
‍绘制圆弧连接时，两个关键是：求连接圆弧的（  ）。‍
答案: 【 圆心、切点##%_YZPRLFH_%##圆心，切点##%_YZPRLFH_%##圆心和切点】

26、填空题：
‍线性尺寸的尺寸线必须与所标注的线段（  ）。‎
答案: 【 平行】

27、填空题：
‏字体的号数，即字体的（  ）。‍
答案: 【 高度】

点线面的投影

1、单选题：

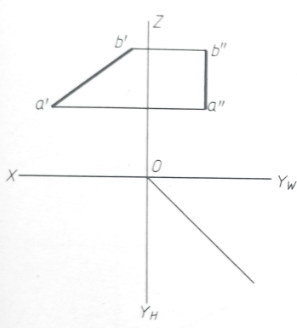

‏图示直线为（）线。

‌

‏

‌选项：
A: 水平
B: 正平
C: 侧垂
D: 一般
答案: 【 正平】

2、单选题：

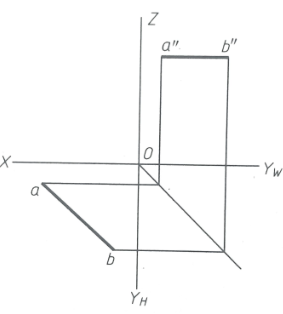

​图示直线为（  ）线。

‌

​

‌选项：
A: 水平
B: 侧垂
C: 正平
D: 铅垂
答案: 【 水平】

3、单选题：

‌图示直线为（  ）线。

‍

‌

‍选项：
A: 水平
B: 侧垂
C: 正垂
D: 侧平

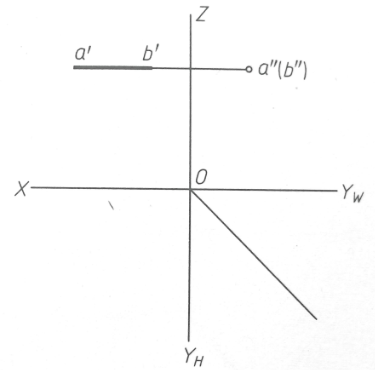

答案: 【 侧垂】

4、单选题：

‏图示直线为（  ）线。

‎

‏

‎选项：
A: 正平
B: 侧平
C: 一般
D: 铅垂
答案: 【 一般】

5、单选题：

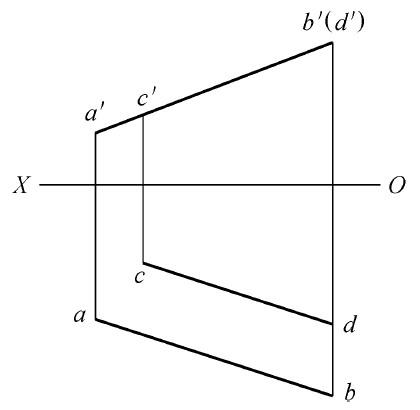

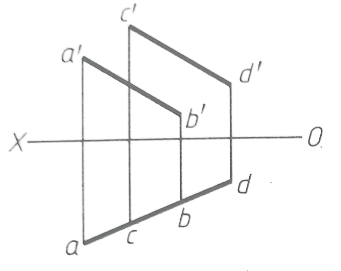

​图示两直线为（  ）关系。

‎

​

‎选项：
A: 平行
B: 垂直
C: 相交
D: 交叉
答案: 【 平行】

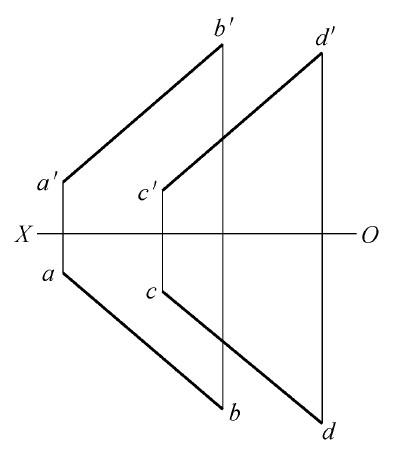

6、单选题：

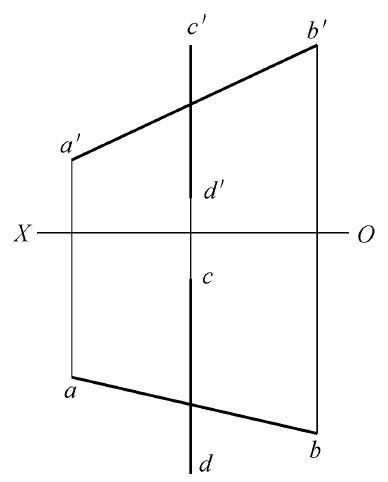

‎图示两直线为（  ）关系。

‍

‎

‍选项：
A: 垂直
B: 相交
C: 交叉
D: 不确定
答案: 【 交叉】

7、单选题：

‌图示两直线为（  ）关系。

‍

‌

‍选项：
A: 相交
B: 交叉
C: 平行
D: 不确定
答案: 【 交叉】

8、单选题：

‏图示两直线为（  ）关系。

‌选项：
A: 相交
B: 平行
C: 交叉
D: 不确定
答案: 【 相交】

9、单选题：

‍图示两直线为（  ）关系。

‌

‍

‌选项：
A: 交叉
B: 相交
C: 平行
D: 不确定
答案: 【 平行】

10、单选题：

​图示两直线为（  ）关系。

​

​

​选项：
A: 垂直
B: 相交
C: 交叉
D: 不确定
答案: 【 相交】

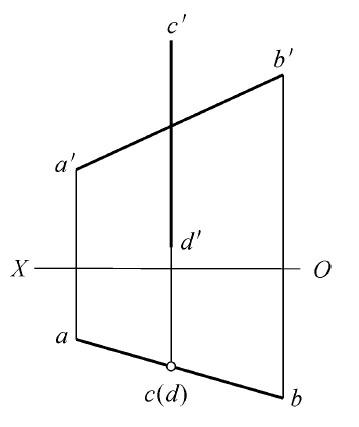

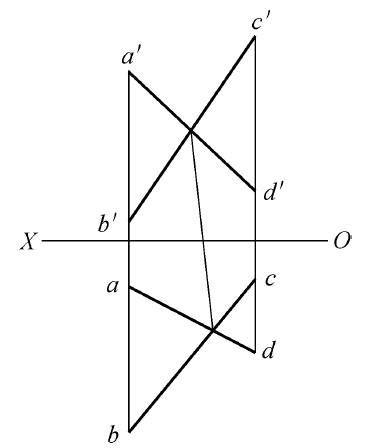

11、填空题：

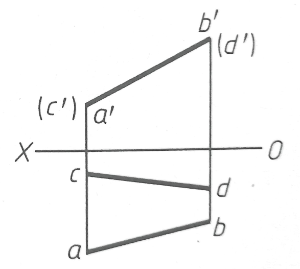

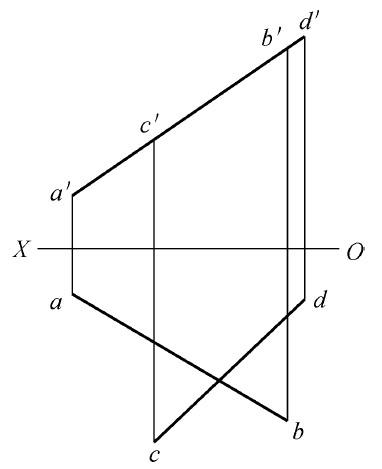

‏图示线段AB与CD（     ）。（平行、相交、交叉）

‏

‏

‏答案: 【 平行】

12、填空题：

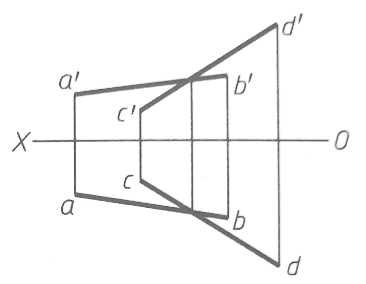

‎图示线段AB与CD（     ）。（平行、相交、交叉）

‎

‎

‎答案: 【 相交】

13、填空题：

‌图示线段AB与CD（     ）。（平行、相交、交叉）

‏

‌

‏答案: 【 交叉】

14、填空题：

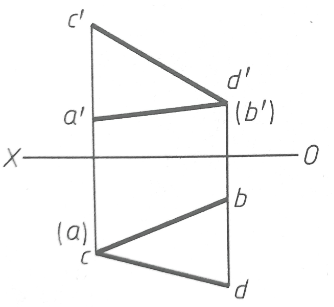

​图示线段AB与CD（     ）。（平行、相交、交叉）

‎

​

‎答案: 【 相交】

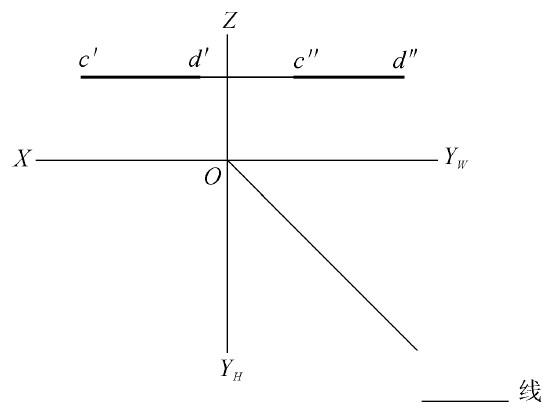

15、填空题：

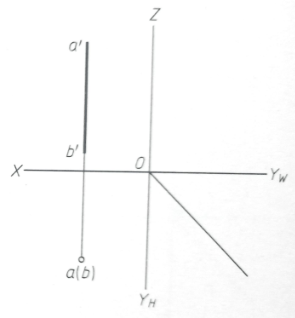

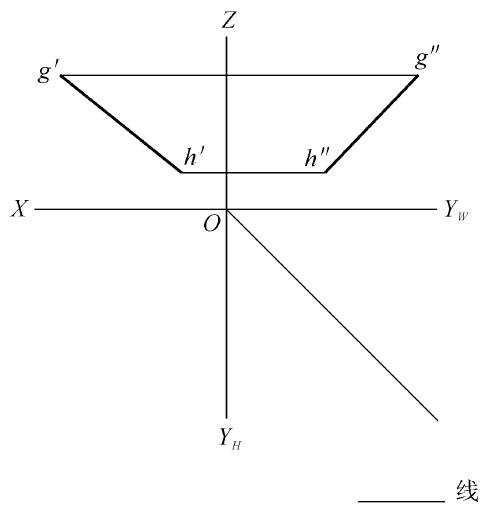

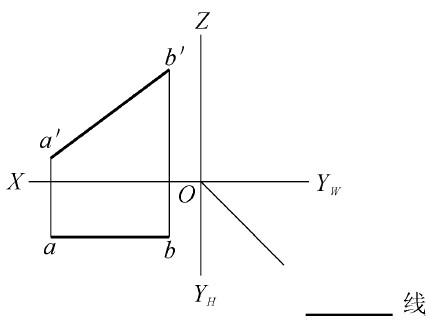

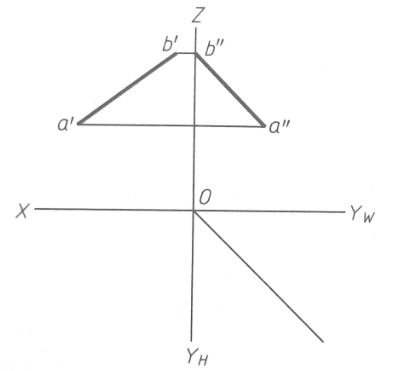

‎图示线段AB为（     ）线。

‌

‎

‌答案: 【 正平】

16、填空题：

‌图示线段AB为（     ）线。

​

‌

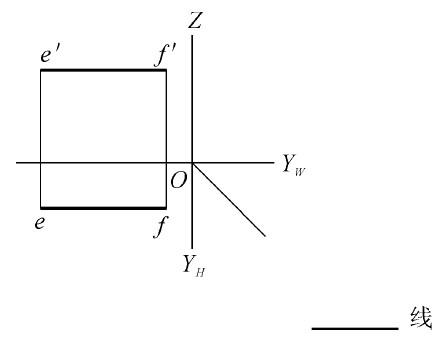

​答案: 【 水平】

17、填空题：

‌图示线段AB为（     ）线。

​

‌

​答案: 【 铅垂】

18、填空题：

‏图示线段AB为（     ）线。

‎

‏

‎答案: 【 一般##%_YZPRLFH_%##一般位置】

19、填空题：

‎图示线段AB为（     ）线。

​

‎

​答案: 【 侧垂】

立体的投影

1、单选题：

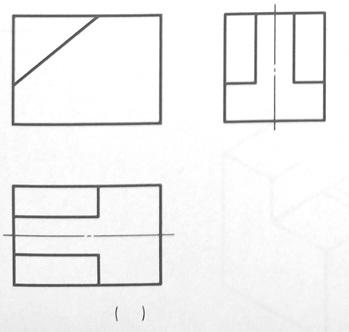

​参照立体图，选择左视图（  ）。

‌

​

‌选项：
A:
B:
C:
D:
答案: 【 】

2、单选题：

‏参照立体图，选择左视图（  ）。

‌

‏

‌选项：
A:
B:
C:
D:
答案: 【 】

3、单选题：

‌参照立体图，选择左视图（  ）。

‍

‌

‍选项：
A:
B:
C:
D:
答案: 【 】

4、单选题：

‏参照立体图，选择左视图（  ）。

​

‏

​选项：
A:
B:
C:
D:
答案: 【 】

5、单选题：

​参照立体图，选择左视图（  ）。

‌

​

‌选项：
A:
B:
C:
D:
答案: 【 】

6、单选题：

‎参照立体图，选择左视图（  ）。

​

‎

​选项：
A:
B:
C:
D:
答案: 【 】

7、单选题：

‏参照立体图，选择左视图（  ）。

‏

‏

‏选项：
A:
B:
C:
D:
答案: 【 】

8、单选题：

‍参照立体图，选择左视图（  ）。

​

‍

​选项：
A:
B:
C:
D:
答案: 【 】

9、填空题：

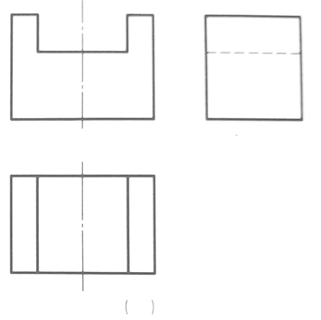

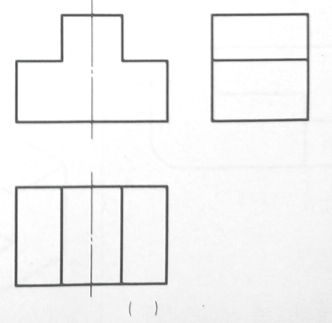

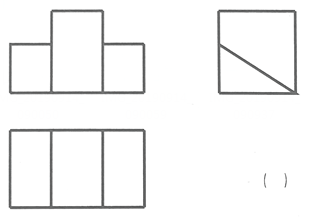

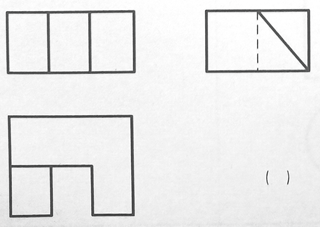

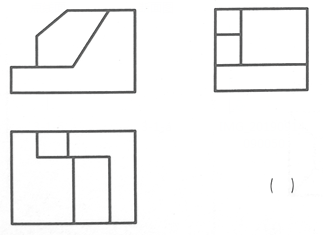

‎下列三视图，相应的立体图序号依次为：（），（），（），（），（），（），（），（），（），（）。

​

‎注：序号不需带括号；以逗号分隔；示例：1,2,3,4，……

​

‎

​

‎

​

‎

​

‎

​

‎

​

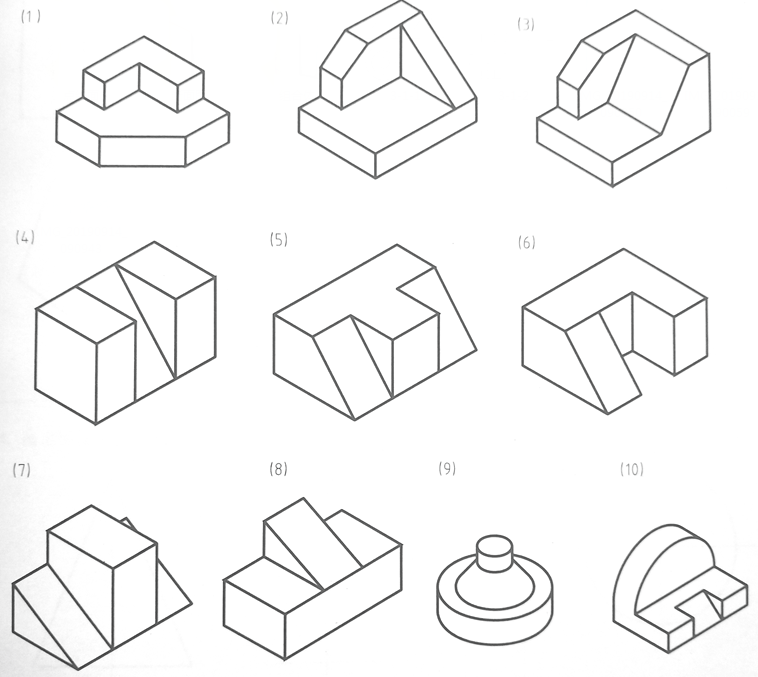

‎立体图如下：

​

‎

​答案: 【 9,10,4,1,7,8,3,5,6,2##%_YZPRLFH_%##9，10，4，1，7，8，3，5，6，2】

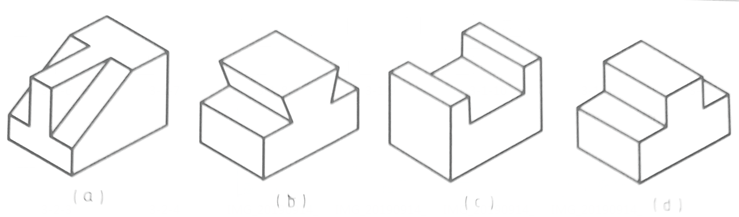

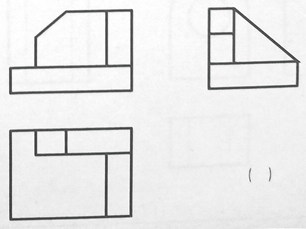

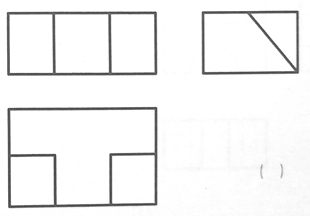

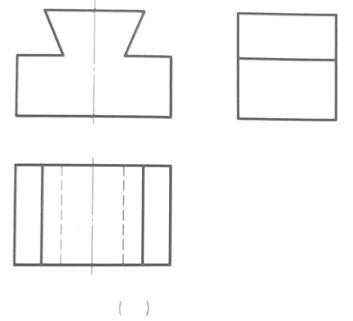

10、填空题：

‌下列三视图，相应的立体图序号依次为：（），（），（），（）。

‏

‌注：序号不需带括号；以逗号分隔；示例：a,b,c,d

‏

‌

‏

‌

‏

‌立体图如下：

‏

‌

‏答案: 【 b,c,a,d##%_YZPRLFH_%##b，c，a，d】

11、填空题：

‍下列立体图，相应的三视图序号依次为：（），（），（），（）。
