项目一 单元测验

1、单选题：
‍CAD文件的扩展名是‌
选项：
A: .BAK
B: .SVS
C: .DWT
D: .DWG
答案: 【 .DWG】

2、单选题：
‎机械图纸中的粗实线代表的是（      ）‏
选项：
A: 可见轮廓线
B: 剖面线
C: 轴线
D: 中断线
答案: 【 可见轮廓线】

3、单选题：
‌样板文件的扩展名是‌
选项：
A: .dwt
B: .dwg
C: .bak
D: .dxf
答案: 【 .dwt】

4、单选题：
​在CAD中，以下哪个命令可用来绘制横平竖直的直线‎
选项：
A: 栅格
B: 捕捉
C: 正交
D: 对象捕捉
答案: 【 正交】

5、单选题：
‎用LINE命令画出一个矩形，该矩形中有_____图元实体。‍
选项：
A: 1个
B: 4个
C: 不一定
D: 5个
答案: 【 4个】

6、单选题：
‎直线命令的快捷键为：‌
选项：
A: O
B: L
C: M
D: N
答案: 【 L】

7、单选题：
‌圆的快捷键为：‍
选项：
A: A
B: REC
C: C
D: T
答案: 【 C】

8、判断题：
‍图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。​
选项：
A: 正确
B: 错误
答案: 【 正确】

9、判断题：
​图纸幅面代号分别有A0 A1 A2 A3 A45种。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

10、判断题：
‎GB/T 14689—1993中，GB表示机械行业标准。‏
选项：
A: 正确
B: 错误
答案: 【 错误】

11、判断题：
​在同一图样中，同类图线的宽度应一致。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

12、判断题：
​A4图纸图幅的尺寸是297×420。‎
选项：
A: 正确
B: 错误
答案: 【 错误】

13、判断题：
‍鼠标滚轮，向前滚是放大绘图区图形，向后滚是缩小绘图区图形。​
选项：
A: 正确
B: 错误
答案: 【 正确】

项目七 单元测验

1、单选题：

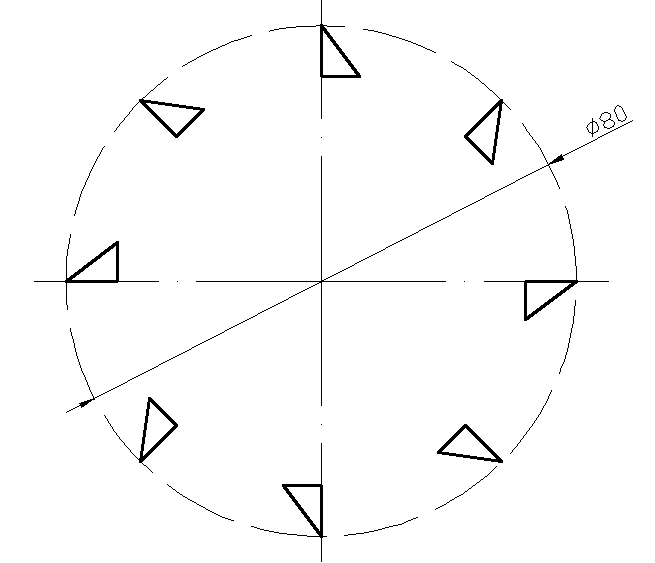

‍如下图所示，图中三角形应该采取 ___________方式进行复制。

‏

‍

‏选项：
A: 矩形阵列
B: 环形阵列
C: 路径阵列
D: 旋转
答案: 【 环形阵列】

2、单选题：

‌如下图所示，图中三角形应该采取     方式进行复制。

​

‌

​选项：
A: 矩形阵列
B: 环形阵列
C: 路径阵列
D: 基点复制
答案: 【 矩形阵列】

3、单选题：

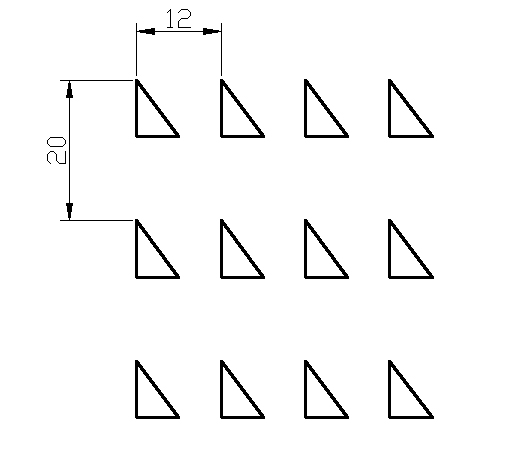

‎如下图所示，图中矩形阵列的行数为       ，列数为       ，行间距为       ，列间距为        。

‌

‎

‌

‎

‌选项：
A: 4，3，20 ，12
B: 3，4，20 ，12
C: 4，3，12，20
D: 12，20，4，3
答案: 【 3，4，20 ，12】

4、单选题：

‎如下图所示，图中环形阵列的项目数为     ，填充角度为     。

‍

‎

‍选项：
A: 4，360
B: 4，180
C: 6，360
D: 6，180
答案: 【 4，180】

5、单选题：
‍下面的命令‎‎行坐标输入‎‎方法中，(　　)是不正确的‎‎．‏
选项：
A: 100，200
B:  @0，-3／4
C:  @200<200／2
D:  @200＜0
答案: 【  @200<200／2】

6、判断题：
​在AutoCAD中旋转角度有正负之分，输入正角度时，将沿顺时针旋转对象。​
选项：
A: 正确
B: 错误
答案: 【 错误】

7、判断题：
​AutoCAD中偏移命令的快捷键是“O”。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

8、判断题：
‎在AutoCAD中旋转的快捷键是ro。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

9、判断题：
‎AutoCAD中倒角的快捷键为“f”，圆角的快捷键为“cha”。​
选项：
A: 正确
B: 错误
答案: 【 错误】

10、判断题：
‎镜像命令通常使用于绘制对称图形。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

项目三 单元测验

1、单选题：
‍剪切物体需用___命令。​
选项：
A: Trim
B: Extend
C: Stretch
D: Chamfer
答案: 【 Trim】

2、单选题：
‎AutoCAD中CAD标准文件后缀名为(           )。‍
选项：
A: dwg
B: dxf
C: dwt
D: dws
答案: 【 dwg 】

3、单选题：
‌在命令栏中输入move，调用的是（      ）命令‏
选项：
A: 直线
B: 圆弧
C: 矩形
D: 移动
答案: 【 移动】

4、单选题：
​在AutoCAD中圆弧快捷键是（     ）‏
选项：
A: tr
B: a
C: rec
D: pl
答案: 【 a】

5、单选题：
‎在AutoCAD中绘制圆的直径按（     ）键。‍‎‍
选项：
A: b
B: w
C: p
D: D
答案: 【 D】

6、判断题：
‍标注直径尺寸时，在尺寸数字前加注符号R 。（      ）‏
选项：
A: 正确
B: 错误
答案: 【 错误】

7、判断题：
‏绘制圆时可不绘制中心线。    （   ）‌
选项：
A: 正确
B: 错误
答案: 【 错误】

8、判断题：
‏正多边形的快捷命令是pol。  （     ）‌
选项：
A: 正确
B: 错误
答案: 【 正确】

9、判断题：
‍在AutoCAD中旋转角度有正负之分，输入正角度时，将沿顺时针旋转对象。（     ）‌
选项：
A: 正确
B: 错误
答案: 【 错误】

10、判断题：
‍AutoCAD软件中“直径”符号用 %%D表示。（     ）‏
选项：
A: 正确
B: 错误
答案: 【 错误】

项目九 单元测验

1、单选题：
‏标题栏的外边框应为___________线型。（     ）​
选项：
A: 粗实线
B: 细实线
C: 虚线
D: 细点画线
答案: 【 粗实线】

2、单选题：
‎标题栏的内部格线应为________线型。（     ）​
选项：
A: 粗实线
B: 细实线
C: 虚线
D: 细点画线
答案: 【 细实线】

3、单选题：
‏关于文字高度，下列选项中的字高不属于国家标准推荐的字高是_______。（     ）‍
选项：
A: 4.6mm
B: 3.5mm
C: 5mm
D: 7mm
答案: 【 4.6mm】

4、单选题：
‏下列不属于三视图投影规律的选项是__________。（     ）‍
选项：
A: 长对正
B: 宽平齐
C: 高平齐
D: 宽相等
答案: 【 宽平齐】
