单元测试：《工程制图》基础知识

1、单选题：
‎图样中，对称中心线和轴线用（   ）画出。‌
选项：
A: 细实线
B: 细点划线
C: 细双点划线
D: 细虚线
答案: 【 细点划线】

2、单选题：
‏图样中，不可见轮廓线用（   ）画出。‎
选项：
A: 细实线
B: 细点划线
C: 细虚线
D: 粗实线
答案: 【 细虚线】

3、单选题：
关于比例，以下正确的是（   ）。‎
选项：
A: 2：1 是放大尺寸
B: 2：1是缩小尺寸
C: 1：2是放大比例
D: 以上都不正确
答案: 【 2：1 是放大尺寸】

4、单选题：
‍标注半径时，需要加标 (  ) 符号。‌
选项：
A: R
B:  ɸ
C: SR
D: Sɸ
答案: 【 R】

5、单选题：
图中的某条线段能找到两个定位尺寸和一个定形尺寸，称为（ ）线段。‍
选项：
A: 已知
B: 未知
C: 中间
D: 连接
答案: 【 已知】

6、多选题：
‏‍细点划线不可用来绘制（    ）。‍‏‍
选项：
A: 轨迹线
B: 断裂处的边界线
C: 相邻零件轮廓线
D: 轴线、圆中心线或对称线
答案: 【 轨迹线;
断裂处的边界线;
相邻零件轮廓线】

7、多选题：
‎工程图的尺寸分为哪几类？‏
选项：
A: 定形尺寸
B: 定位尺寸
C: 总体尺寸
D: 加工尺寸
答案: 【 定形尺寸;
定位尺寸】

8、判断题：
‌图样上的尺寸标注与选取的比例有关。​
选项：
A: 正确
B: 错误
答案: 【 错误】

9、判断题：
‎画图时，应按已知线段、中间线段和连接线段依次画出，标注尺寸时，也需按这个次序逐个标注‎
选项：
A: 正确
B: 错误
答案: 【 正确】

在线测试

1、单选题：
‎​‎图中的某条线段能找到一个定位尺寸和一个定形尺寸，称为（ ）线段。​
选项：
A: 已知
B: 中间
C: 连接
D: 以上都不正确
答案: 【 中间】

2、单选题：
‏​图中的某条线段能找到两个定位尺寸和一个定形尺寸，称为（ ）线段。​‏​
选项：
A: 已知
B: 未知
C: 中间
D: 连接
答案: 【 已知】

3、单选题：
‍图中的某条线段只能找到一个定形尺寸，称为‍（ ）线段。​
选项：
A: 已知
B: 未知
C: 中间
D: 连接
答案: 【 连接】

4、判断题：
‎标注尺寸时，连接圆弧的圆心需标注出来。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

5、判断题：
‍画图时，应按已知线段、中间线段和连接线段依次画出，标注尺寸时，也需按这个次序逐个标注​
选项：
A: 正确
B: 错误
答案: 【 正确】

单元测验：用轴测图表达机械零件

1、单选题：
‎关于轴测图的投影特性，以下描述正确的是（      ）。‍
选项：
A: 物体上与坐标轴平行的线段，在轴测图中平行于相应的轴测轴
B: 物体上互相平行的线段，在轴测图中平行于相应的轴测轴
C: 物体上互相平行的线段，在轴测图中相互垂直
D: 以上均不正确
答案: 【 物体上与坐标轴平行的线段，在轴测图中平行于相应的轴测轴】

2、单选题：
‎关于轴测图的说法错误的是（       ）。‍
选项：
A: 轴测图使用的是平行投影法
B: 轴测图的立体感较强
C: 不同形式的轴测图，其轴间角和轴向伸缩系数不同
D: 和三视图相比，轴测图的度量性较好
答案: 【 和三视图相比，轴测图的度量性较好】

3、单选题：

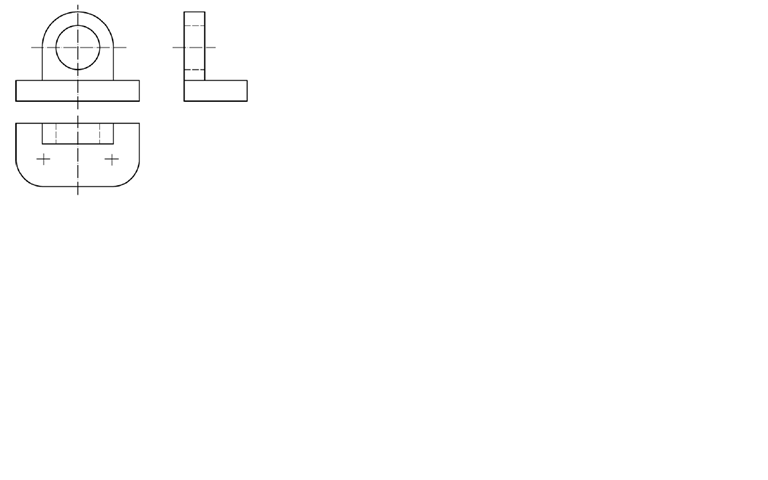

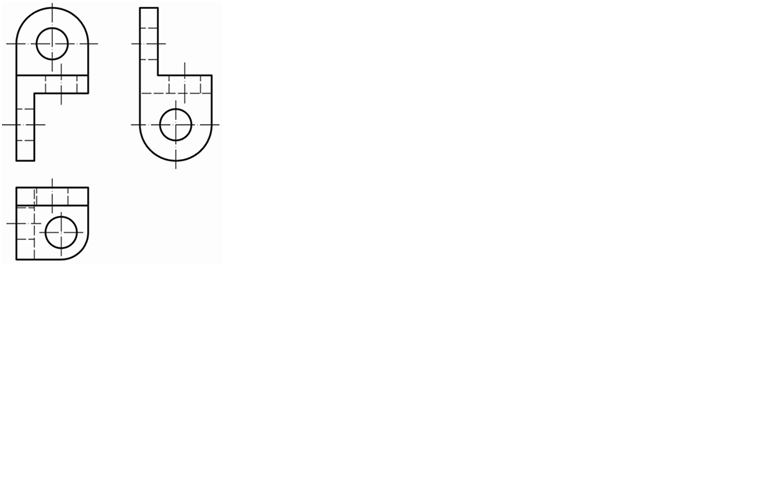

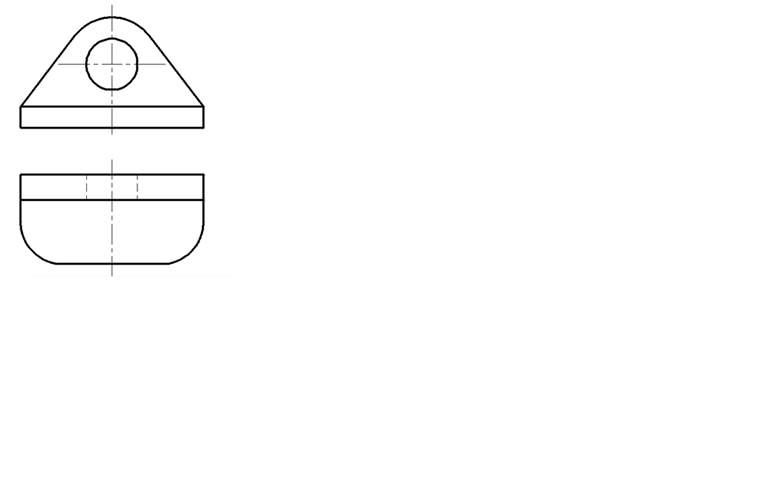

‌以下图样更合适用斜二测画法表达的是（      ）。‎
选项：
A:
B:
C:
D:
答案: 【 】

4、单选题：
‌下列关于关于斜二测的轴向伸缩系数正确的是           。‌
选项：
A: 1：0.5：1
B: 0.1:0.2:0.3
C: 0.5:1:1.5
D: 1:2:3
答案: 【 1：0.5：1】

5、单选题：
‍关于正等测的说法正确的是（       ）。‍
选项：
A: 正等测的轴间夹角分别是120度
B: 正等测画任何立体都很方便
C: 正等测的轴向升缩系数是1：0.5：1
D: 以上均正确
答案: 【 正等测的轴间夹角分别是120度】

6、判断题：
绘制轴测图时，首先应将轴测轴的投影绘制出来。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

7、判断题：

​该图很适合用斜二测绘制。

‍选项：
A: 正确
B: 错误
答案: 【 错误】

8、判断题：
‏斜二测的轴间角为90°，135°，135°‌
选项：
A: 正确
B: 错误
答案: 【 正确】

9、填空题：
‌正等测的画图用的轴向伸缩系数为（           ），轴间角为（            ）。‎
答案: 【 1；120°】

10、填空题：
‍在斜二轴测图中，投影面XOZ与轴测投影面的关系是（     ）。‏
答案: 【 平行】

在线测试

1、单选题：

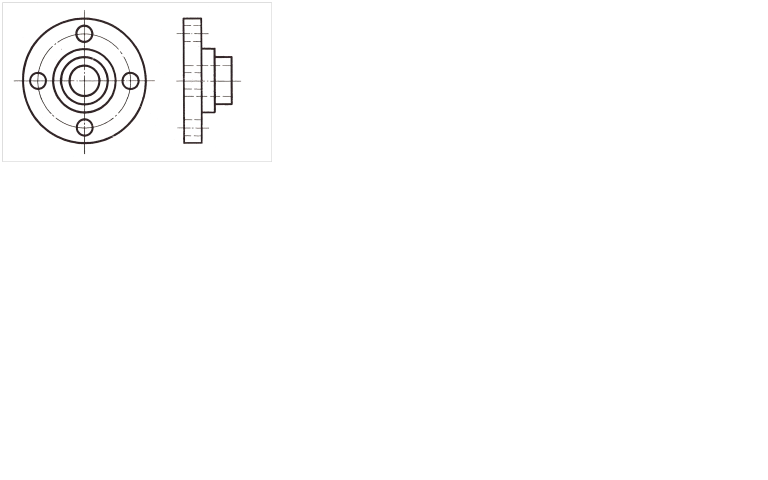

‎以下图样更合适用斜二测画法表达的是（      ）。‏
选项：
A:
B:
C:
D:
答案: 【 】

2、单选题：
‎关于斜二测的说法正确的是（       ）。‍‎‍
选项：
A: 斜二测可以在三个方向上直接度量
B: 斜二测的度量性比正等测好
C: 正等测的立体感没有斜二测好
D: 以上都不正确
答案: 【
