频率响应–单元测验

1、单选题：
‎若一放大电路的中频电压增益Avm=60dB，当输入正弦波信号的频率f=fL(下限截止频率）时，Av等于（  ）。‏
选项：
A: 60dB
B: 57dB
C: 42dB
D: 3dB
答案: 【 57dB】

2、单选题：
‎有一带宽为100KHz的单级放大电路，若将两个这样的电路构成一个多级放大电路，则新的多级放大电路的带宽将（  ）。‍
选项：
A: 不变
B: 变宽
C: 变窄
D: 不确定
答案: 【 变窄】

3、单选题：
‌低频信号作用时放大电路放大倍数数值下降的原因是（  ）。‍
选项：
A: 耦合电容和旁路电容的存在
B: 半导体管极间电容和分布电容的存在
C: 半导体管的非线性特性
D: 放大电路的静态工作点不合适
答案: 【 耦合电容和旁路电容的存在】

4、单选题：

‎考虑低频响应特性的共源极放大电路，当f=fL(下限截止频率）时，输入输出信号的相位移等于（  ）。

‏选项：
A: -180°
B: -135°
C: -225°
D: -127°
答案: 【 -135°】

5、单选题：
‌相较于共源、共射放大电路，共栅、共基极放大电路的通频带较宽，是因为（  ）。‍
选项：
A: 由于密勒效应的影响，共源和共射放大电路的上限频率较低。
B: 由于密勒效应的影响，共源和共射放大电路的下限频率较高。
C: 共栅、共基极放大电路中不存在极间电容。
D: 共源、共射放大电路不存在密勒效应。
答案: 【 由于密勒效应的影响，共源和共射放大电路的上限频率较低。】

6、单选题：
‏为扩展放大电路的通频带，可以采用的方法，以下不正确的是（  ）。​
选项：
A: 采用直接耦合的方式。
B: 采用负反馈。
C: 采用共源-共基组合电路形式。
D: 调节静态工作点。
答案: 【 调节静态工作点。】

7、单选题：
‍造成放大电路产生线性失真的原因是（  ）。‏
选项：
A: 放大电路的频率响应特性
B: 放大器件的非线性特性
C: 出现了饱和失真
D: 出现了截止失真
答案: 【 放大电路的频率响应特性】

8、判断题：
‍影响放大电路高频响应的主要因素是极间电容和耦合电容。‌
选项：
A: 正确
B: 错误
答案: 【 错误】

9、判断题：

​晶体三极管电流放大系数是频率的函数，随着频率的升高而下降。

‍选项：
A: 正确
B: 错误
答案: 【 正确】

10、判断题：
‍放大电路的增益和带宽是一对矛盾，当器件和电路参数选定后，要提高增益，带宽会变窄，反之亦然。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

模拟集成电路–单元测验

1、单选题：
‏差分放大电路输入端加上大小相等、极性相同的两个信号，称为         信号，而加上大小相等、极性相反的两个信号，称为         信号。（  ）‌
选项：
A: 差模；共模
B: 共模；差模
C: 同相；反相
D: 反相；同相
答案: 【 共模；差模】

2、单选题：
​差分放大电路是为了（   ）而设置的。‌
选项：
A: 稳定Au
B: 放大信号
C: 抑制零点漂移
D: 扩展通频带
答案: 【 抑制零点漂移】

3、单选题：
‏差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（  ）倍。​
选项：
A: 0.5
B: 1
C: 2
D: 3
答案: 【 2】

4、单选题：
‏共模抑制比是差分放大电路的一个主要技术指标，它反映放大电路（    ）能力。‍‏‍
选项：
A: 放大差模抑制共模
B: 放大共模抑制差模
C: 输入电阻高
D: 输出电阻低
答案: 【 放大差模抑制共模】

5、单选题：
‏通用型集成运放的输入级多采用（  ）。‏‏‏
选项：
A: 共基接法
B: 共集接法
C: 共射接法
D: 差分接法
答案: 【 差分接法】

6、单选题：
​集成运放的互补输出级采用（  ）。‍​‍
选项：
A: 共基接法
B: 共集接法
C: 共射接法
D: 差分接法
答案: 【 共集接法】

7、单选题：
‎电流源电路是一个（  ）。​
选项：
A: 四口网络
B: 三口网络
C: 二口网络
D: 单口网络
答案: 【 单口网络】

8、单选题：
‎差分放大电路的主要性能指标仅与（  ）。‍‎‍
选项：
A: 输入方式有关
B: 输出方式有关
C: 两者均有关
D: 两者均无关
答案: 【 输出方式有关】

9、单选题：

‎共模抑制比越大，表明电路（  ）。

‍

‎

‍选项：
A: 放大倍数越稳定
B: 交流放大倍数越大
C: 抑制温漂能力越强
D: 输入信号中差模成分越大
答案: 【 抑制温漂能力越强】

10、单选题：
‍空载时差分放大电路双端输出时的差模电压增益与半边差模等效电路的电压增益应是（  ）。‍‍‍
选项：
A: 1倍
B: 相等
C: 2倍
D: 一半
答案: 【 相等】

11、单选题：
‏差模输入电阻不论双端输入还是单端输入方式，应是半边差模等效电路输入电阻的（   ）。​‏​
选项：
A: 一半
B: 相等
C: 1倍
D: 2倍
答案: 【 2倍】

12、判断题：
‏差分放大电路能够抑制零点漂移，也即抑制温度漂移，所以它广泛应用于集成电路中。‎
选项：
A: 正确
B: 错误
答案: 【 正确】

13、判断题：
‍差分电路的两个输入端电压分别为Ui1=2.00V，Ui2=1.98V，则该电路的差模输入电压Uid为0.02V，共模输入电压Uic为3.98V。‏
选项：
A: 正确
B: 错误
答案: 【 错误】

14、判断题：
‍集成运放内部是直接耦合放大电路，因此能放大交直流信号。‏‍‏
选项：
A: 正确
B: 错误
答案: 【 正确】

15、判断题：
‎在集成运算放大器中引入电流源主要是稳定静态工作点，还可以作为有源负载提升电路的电压增益。‏
选项：
A: 正确
B: 错误
答案: 【 正确】

16、判断题：
‏集成运放是一种高增益的、直接耦合的多级放大电路。​
选项：
A: 正确
B: 错误
答案: 【 正确】

负反馈放大电路–单元测验

1、单选题：
‎已知信号源内阻很小，要求充分发挥负反馈作用，应选（  ）。‎‎‎
选项：
A: 并联负反馈
B: 串联负反馈
C: 电压负反馈
D: 电流负反馈
答案: 【 串联负反馈】

2、单选题：
‍为稳定静态工作点，应选择的负反馈组态为（  ）。‎
选项：
A: 直流负反馈
B: 交流负反馈
C: 电压负反馈
D: 电流负反馈
答案: 【 直流负反馈】

3、单选题：
‏要求提高输入电阻，应选择负反馈组态为（  ）。‍‏‍
选项：
A: 交流负反馈
B: 并联负反馈
C: 串联负反馈
D: 电流负反馈
答案: 【 串联负反馈】

4、单选题：
‌要求提高输出电阻，应选择负反馈组态为（  ）。​‌​
选项：
A: 电流负反馈
B: 串联负反馈
C: 并联负反馈
D: 电压负反馈
答案: 【 电流负反馈】

5、单选题：
‎为了使放大器带负载能力强，一般引入（  ）负反馈。‌
选项：
A: 电压
B: 电流
C: 串联
D: 并联
答案: 【 电压】

6、单选题：

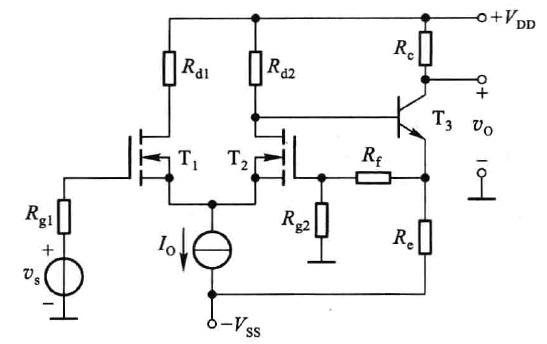

‏图中放大电路引入的级间反馈的组态是（  ）。

‏

‏

‏选项：
A: 电压串联负反馈
B: 电压并联负反馈
C: 电流串联负反馈
D: 电流并联负反馈
答案: 【 电压串联负反馈】

7、单选题：

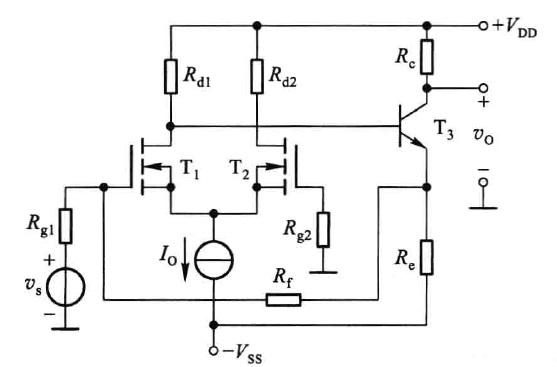

​图中放大电路引入的级间反馈的组态是（  ）。

‌

​

‌选项：
A: 电压串联负反馈
B: 电压并联负反馈
C: 电流并联负反馈
D: 电流串联负反馈
答案: 【 电流串联负反馈】

8、单选题：

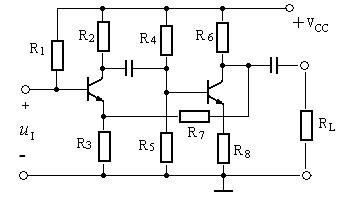

‎图中放大电路引入的级间负反馈对放大电路输入、输出电阻的影响是（  ）。

‍

‎

‍选项：
A: 提高输入电阻，降低输出电阻
B: 降低输入电阻，降低输出电阻
C: 提高输入电阻，提高输出电阻
D: 降低输入电阻，提高输出电阻
答案: 【 降低输入电阻，降低输出电阻】

9、单选题：

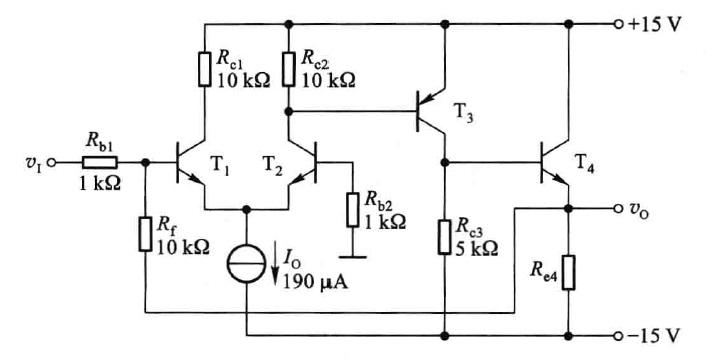

‌图中放大电路引入的级间负反馈可以（  ）。

‏

‌

‏选项：
A: 降低输入电阻，稳定输出电压
B: 降低输入电阻，稳定输出电流
C: 提高输入电阻，稳定输出电压
D: 提高输入电阻，稳定输出电流
答案: 【 降低输入电阻，稳定输出电流】

10、单选题：
‏在深度负反馈条件下，可认为放大电路的放大倍数（  ）。‏
选项：
A: 仅与基本放大电路有关
B: 仅与反馈网络有关
C: 与基本放大电路和反馈网络关系都很密切
D: 与基本放大电路和反馈网络关系都无关
答案: 【 仅与反馈网络有关】

11、判断题：
​引入负反馈可以提高放大电路的增益。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

12、判断题：
‍引入负反馈可以使放大电路通频带拓宽，减小非线性失真。‍
选项：
A: 正确
B: 错误
答案: 【 正确】

13、判断题：
‌电压负反馈稳定输出电压，电流负反馈稳定输出电流。‌
选项：
A: 正确
B: 错误
答案: 【 正确】

14、判断题：
‎使放大电路的净输入量减小的反馈是负反馈，否则为正反馈。​
选项：
A: 正确
B: 错误
答案: 【 正确】

15、判断题：
‏负反馈放大电路一定不会产生自激振荡。‍
选项：
A: 正确
B: 错误
答案: 【 错误】

功率放大电路–单元测验

1、单选题：
​在甲类、乙类、甲乙类放大电路，效率最低的是（  ）。‏
选项：
A: 一样
B: 甲类
C: 乙类
D: 甲乙类
答案: 【 甲类】

2、单选题：
‌互补对称功率放大电路失真较小而效率又较高是采用（  ）。‎
选项：
A: 甲类放大
B: 甲乙类
C: 乙类放大
D: 所有均可
答案: 【 甲乙类】

3、单选题：
‏在甲类、乙类和甲乙类放大电路中，放大管的导通角较小的是（  ）。‏
选项：
A: 一样
B: 甲类
C: 甲乙类
D: 乙类
答案: 【 乙类】

4、单选题：
​由于功放电路中的三极管常处于接近极限工作状态，因此在选择三极管时必须特别注意的参数之一为（  ）。‏
选项：
A:
B:
C:
D:
答案: 【 】

5、单选题：
‎功放电路输入幅度大，增益高，因此常采用的分析方法是（  ）。‌
选项：
A: 微变等效法
B: π型法
C: 图解法
D: 叠加法
答案: 【 图解法】

6、单选题：
‍在甲类、乙类和甲乙类放大电路中，存在交越失真的电路是（  ）。‏‍‏
选项：
A: 甲类
B: 乙类
C: 甲乙类
D: 均存在
答案: 【 乙类】

7、单选题：
​乙类互补对称功率放大电路的效率较高，但由于BJT的输入特性存在         电压，这类电路将具有         失真。（  ）。​
选项：
A: 门坎电压；交越失真
B: 门坎电压；饱和失真
C: 击穿电压；交越失真
D: 击穿电压；饱和失真
答案: 【 门坎电压；交越失真】

8、单选题：
‏互补对称功率放大电路中的两个功放管应采用（  ）。‌
选项：
A: 一个NPN型管和一个PNP型管
B: 两个NPN型管
C: 两个PNP型管
D: 任意组合
答案: 【 一个NPN型管和一个PNP型管】

9、单选题：
功率放大电路的最大管耗发生在（  ）时。​
选项：
A: Vom=2VCC
B: Vom=VCC
C: Vom=0.5VCC
D: Vom=0.6VCC
答案: 【 Vom=0.6VCC】

10、单选题：
‎对功率放大电路的基本要求是在不失真的情况下能有（  ）。​‎​
选项：
A: 尽可能高的电压放大倍数
B: 尽可能大的功率输出
C: 尽可能小的零点漂移
D: 尽可能高的电流放大倍数
答案: 【
