第一部分阶段测试

1、单选题：

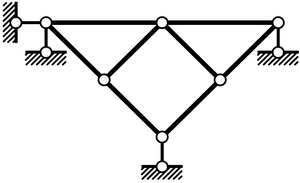

​图示体系的几何组成性质为（　　）.

‍

​

‍

​

‍选项：
A: 几何不变且无多余约束
B: 几何不变且有多余约束
C: 几何常变
D: 几何瞬变
答案: 【 几何不变且有多余约束】

2、单选题：

‍图示体系中能被视作多余约束的支杆或链杆是（　　）.

‏

‍

‏选项：
A: ②、③、④、⑥中的任意1根
B: ①、④、⑥、⑦中的任意1根
C: ③、④、⑥、⑦中的任意2根
D: ①、④、⑤、⑥中的任意2根
答案: 【 ①、④、⑥、⑦中的任意1根】

3、单选题：

‌图示体系的几何组成性质为（　　）.

‌

‌

‌选项：
A: 几何可变体系
B: 无多余约束的几何不变体系
C: 有1个多余约束的几何不变体系
D: 有2个多余约束的几何不变体系
答案: 【 有1个多余约束的几何不变体系】

4、单选题：
‎若某体系的计算自由度为零，则该体系（　　）​
选项：
A: 几何不变
B: 几何常变
C: 几何瞬变
D: 均有可能
答案: 【 均有可能】

5、单选题：

‍图示体系的几何组成性质为（　　）

‎

‍

‎选项：
A: 几何不变且无多余约束
B: 几何不变且有多余约束
C: 几何常变
D: 几何瞬变
答案: 【 几何瞬变】

6、单选题：

‎图示体系的几何组成性质为（　　）

‌

‎

‌选项：
A: 几何可变体系
B: 无多余约束的几何不变体系
C: 有1个多余约束的几何不变体系
D: 有2个多余约束的几何不变体系
答案: 【 无多余约束的几何不变体系】

7、判断题：
若平面体系的计算自由度W＜0，则该体系为有多余约束的几何不变体系。（　　）‎​‎
选项：
A: 正确
B: 错误
答案: 【 错误】

8、判断题：

图示体系去掉二元体CEF后，剩余部分为简支刚架，所以原体系为无多余约束的几何不变体系。（　　）

‏

‍

‏选项：
A: 正确
B: 错误
答案: 【 错误】

9、判断题：
‍若体系中的三刚片通过三个无穷远虚铰相连，则该体系为几何可变体系。（　　）‌
选项：
A: 正确
B: 错误
答案: 【 正确】

10、判断题：
‏静定结构的实际自由度与计算自由度相等。（　　）‌
选项：
A: 正确
B: 错误
答案: 【 正确】

11、判断题：
​若体系中的三刚片通过一个无穷远虚铰与两个有限远铰相连，只要保证这两个有限远铰的连线方向与该无穷远虚铰方向不平行，则该体系为几何不变体系。（　　）​
选项：
A: 正确
B: 错误
答案: 【 正确】

12、判断题：

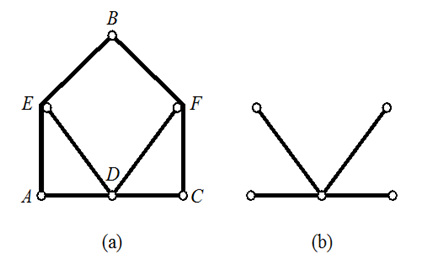

‌图a所示体系去掉二元体ABC后，成为图b，故原体系是几何可变体系。（　　）

​

‌

​选项：
A: 正确
B: 错误
答案: 【 错误】

13、填空题：

‌图示体系为_________体系。

‍

‌

‍答案: 【 几何常变】

14、填空题：

‍图示四个体系的多余约束数目分别为_______、________、__________、__________。（提示：对于有多个空的填空题，请在填写答案时，用全角逗号“，”分割各空答案。后同）

‏

‍

‏答案: 【 0,1,2,3##%_YZPRLFH_%##0，1，2，3##%_YZPRLFH_%##0、1、2、3##%_YZPRLFH_%##0 1 2 3##%_YZPRLFH_%##1.2.3.4】

15、填空题：

​图示体系的多余约束个数为___________。

‏

​

‏答案: 【 4】

16、填空题：

‎图示体系的多余约束个数为____。

‍

‎

‍答案: 【 3】

17、填空题：

‌图示体系的计算自由度为____。

‌

‌

‌答案: 【 0】

18、填空题：

​图示体系为几何______体系，多余约束为____。

‍

​

‍答案: 【 不变，1##%_YZPRLFH_%##不变、1##%_YZPRLFH_%##不变,1##%_YZPRLFH_%##不变.1##%_YZPRLFH_%##不变 1】

第二部分阶段测试

1、单选题：

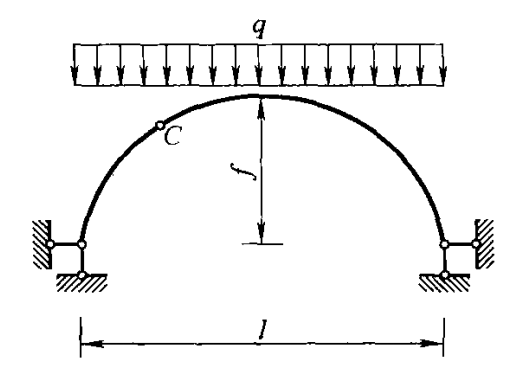

‍图示圆形三铰拱的水平推力的值为（　　）。

‎

‍

‎选项：
A: 6
B: 7
C: 8
D: 9
答案: 【 6】

2、单选题：
​满跨竖向均布荷载对应的合力拱轴线是(　　)。​
选项：
A: 折线
B: 二次抛物线
C: 圆弧线
D: 悬链线
答案: 【 二次抛物线】

3、单选题：

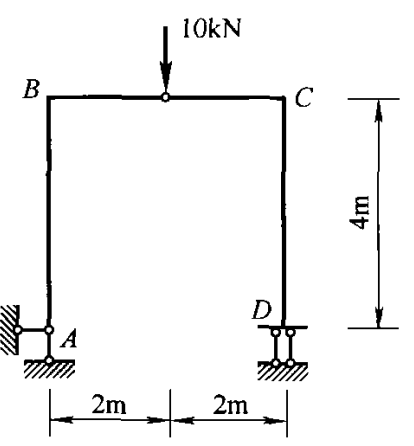

‍图示三铰刚架支座A的水平反力为(　　)。

‏

‍

‏选项：
A: 2kN，向右
B:  2kN，向左
C: 4kN，向右
D: 4kN，向左
答案: 【 2kN，向右】

4、单选题：

‍图示刚架中，BC杆B端的弯矩及受拉侧为 (　　)。

‌

‍

‌选项：
A: ，上侧
B: ，下侧
C: ，上侧
D: ，下侧
答案: 【 ，下侧】

5、单选题：

‌图示桁架中杆AD的轴力为（　　）kN。

‏

‌

‏选项：
A: 0
B:
C:
D:
答案: 【 0】

6、单选题：

‌图示组合结构中的梁截面D的弯矩值为(　　)。

‏

‌

‏选项：
A: 45kN·m；
B: 67.5kN·m；
C: 90kN·m；
D: 135kN·m
答案: 【 45kN·m；】

7、单选题：

‏图示刚架中，CD杆D端的弯矩及受拉侧为（　　）

​

‏

​选项：
A: 16kN·m，上侧
B: 48kN·m，上侧
C: 16kN·m，下侧
D: 48kN·m，下侧
答案: 【 48kN·m，上侧】

8、单选题：
‌下述对三铰拱压力线的描述中，错误的是（　　）​
选项：
A: 承受相同竖向荷载时，三铰拱的压力线与合理拱轴线重合
B: 三铰拱压力线的图解法基于二力平衡原理
C: 三铰拱的压力线不能用于确定三铰拱横截面的内力
D: 三铰拱的压力线为折线时，其所受竖向荷载必为一组集中力
答案: 【 三铰拱的压力线不能用于确定三铰拱横截面的内力】

9、单选题：

‎图示桁架中，杆1和杆2的轴力分别为（　　）

‎

‎

‎选项：
A:
B:
C:
D:
答案: 【 】

10、单选题：

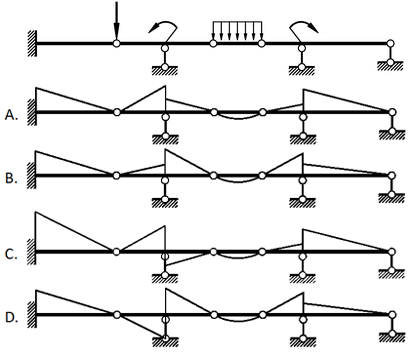

‎图示多跨梁的弯矩图大致形状正确的是（　　）

‏

‎

‏选项：
A: A
B: B
C: C
D: D
答案: 【 B】

11、判断题：
‍按照合理拱轴制成的三铰拱，在任意竖向荷载作用下，拱各截面的弯矩均为零。（　　）​
选项：
A: 正确
B: 错误
答案: 【 错误】

12、判断题：

‏下图所示三铰拱的水平支反力为。（　　）

‏

‏

‏选项：
A: 正确
B: 错误
答案: 【 错误】

13、判断题：

‏图示梁的弯矩。（  ）

‌

‏

‌选项：
A: 正确
B: 错误
答案: 【 错误】

14、判断题：

‍图示结构中，剪力，弯矩，内侧受拉。（  ）

‍

‍

‍选项：
A: 正确
B: 错误
答案: 【 错误】

15、判断题：

‎对图示结构，有=0，
