几何构造分析单元测试

1、单选题：

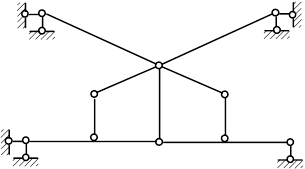

‏图示体系的几何组成为

‏

‏

‏选项：
A: 几何不变无多余约束；
B: 几何不变有多余约束；
C: 几何常变；
D: 几何瞬变。
答案: 【 几何不变无多余约束；】

2、单选题：

‌图示体系的几何组成为

‌

‌

‌选项：
A: 几何不变，无多余联系；
B: 几何不变，有多余联系；
C: 瞬变；
D: 常变。
答案: 【 几何不变，无多余联系；】

3、单选题：

​对图示体系作几何组成分析时，用三刚片组成规则进行分析。则

‎

​三个刚片应是：

‎

​

‎选项：
A: 143, 325，基础；
B:  143，325，465；
C:  143，杆6—5，基础；
D:  352，杆4—6，基础。
答案: 【  352，杆4—6，基础。】

4、单选题：

‍]图示体系的几何组成为：

‍

‍

‍选项：
A: 几何不变，无多余约束；
B: 几何不变，有多余约束；
C: 瞬变体系；
D: 常变体系。
答案: 【 几何不变，有多余约束；】

5、单选题：

‎图示体系的几何组成为：

‍

‎

‍选项：
A: 几何不变，无多余约束；
B: 几何不变，有多余约束；
C: 瞬变体系；
D: 常变体系。
答案: 【 常变体系。】

静定结构单元测验

1、单选题：

‌图示结构：

‎

‌

‎选项：
A: ABC段有内力；
B: ABC段无内力；
C: CDE段无内力；
D: 全梁无内力。
答案: 【 ABC段无内力；】

2、单选题：

‏

‎

‏

‎选项：
A: 1.732／12
B: 1.732／4
C: 1／8
D: －1／8
答案: 【 1.732／4】

3、单选题：

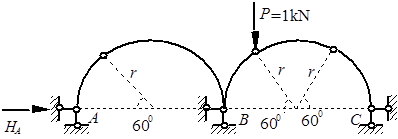

‎图示结构K截面剪力:

‍

‎

‍选项：
A: -1kN
B: 1kN
C: -0.5kN
D: 0.5kN
答案: 【 0.5kN】

4、单选题：

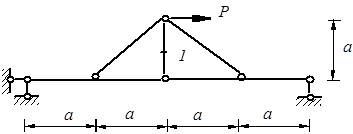

‎图示桁架结构杆1的轴力为：

‌

‎

‌选项：
A: -P
B: -2P
C: -P/2
D: -1.414P
答案: 【 -P/2】

5、单选题：

​图示结构杆1的轴力：

​

​

​选项：
A: 0
B: P
C: -P
D: 1.414P
答案: 【 0】

6、单选题：

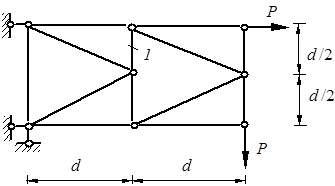

‏图示桁架结构杆1的轴力为：

‍

‏

‍选项：
A: -P
B: -1.414P
C: -1.732P
D: -2.732P
答案: 【 -2.732P】

7、单选题：

‏图示简支斜梁，在荷载P作用下，若改变B支座链杆方向，则梁的内力将是：

‌

‏

‌选项：
A: M、Q、N都改变；
B: M、N不变，Q改变，
C: M、Q不变，N改变；
D: M不变，Q、N改变。
答案: 【 M、Q不变，N改变；】

8、单选题：

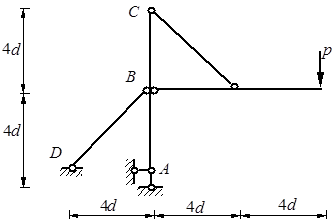

‏图示结构ABC柱B截面的弯矩（右侧受拉为正）是:

‏

‏

‏选项：
A: 0
B: 4Pd
C: －8Pd
D: 8Pd
答案: 【 －8Pd】

9、单选题：
‌水平跨度相同，倾斜度或链杆方向不同的简支梁，受相同的竖向均布荷载q作用时，各截面弯矩值：‎
选项：
A: 与梁的倾斜度和支座链杆的方向无关；
B: 仅与倾斜度有关；
C: 与链杆支座方向有关；
D: 与倾斜度和链杆方向均有关。
答案: 【 与梁的倾斜度和支座链杆的方向无关；】

10、单选题：

​图示结构B支座反力B为：

‍

​

‍选项：
A: P；
B: 2P；
C: P/3；
D: P/2。
答案: 【 2P；】

第5章单元测验

1、单选题：

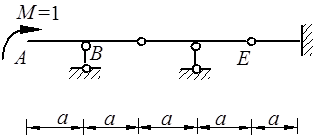

​当E点有P=1向下作用时，B截面有逆时针转角，当A点有图示荷载作用时，E点有竖向位移：

‎

​

‎选项：
A:
B:
C:
