1.1单元测验

1、单选题：

如下图所示，元件A的电压U参考方向和电流i的参考方向是：

‏

‏

‏选项：
A: 关联
B: 非关联
C: –
D: –
答案: 【 关联】

2、填空题：
​ 填空题：电感是储存         能量的元件，电容是储存电场能量的元件。‎
答案: 【 磁场】

1.2单元测验

1、单选题：

‍图中元件B上的电流IB=-1A，则元件B的功率10W，性质是：

​

‍

​选项：
A: 吸收
B: 发出
C: –
D: –
答案: 【 吸收】

2、填空题：
‌100Ω电阻和200Ω电阻并联接在同一个电源上，前者功率是后者功率的______倍。‌
答案: 【 2】

1.3单元测验

1、单选题：
‍欧姆定律仅适用于线性电阻？‏
选项：
A: 正确
B: 错误
C: –
D: –
答案: 【 错误】

2、填空题：
‎电阻的单位：欧姆，电感的单位：______，电容的单位：法拉。‌
答案: 【 亨利】

1.4单元测验

1、单选题：
‌理想电压源的输出电压取决于：​
选项：
A: 电压源本身
B: 外部负载
C: –
D: –
答案: 【 电压源本身】

2、填空题：
‎受控电源分为四类：VCVS, VCCS, CCVS,  ______。‎
答案: 【 CCCS】

1.5单元测验

1、单选题：

‏图中uab =

‌

‏

‌选项：
A: 12
B: -6
C: 6
D: –
答案: 【 -6】

2、填空题：
‎电路中电压电流之间有两类约束： 几何约束， ______。‎
答案: 【 拓扑约束】

2.1无源电阻单口网络的等效变换

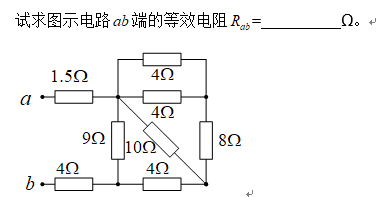

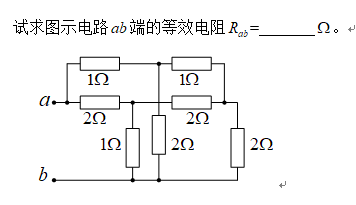

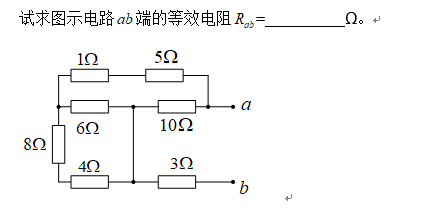

1、填空题：

​

​答案: 【 3】

2、填空题：

​

‎答案: 【 2】

3、填空题：

‍

‏答案: 【 8】

4、填空题：

‍

‏答案: 【 10】

2.2三角形与星形电阻网络的等效变换

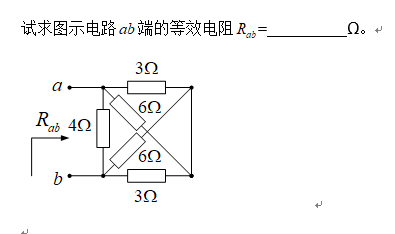

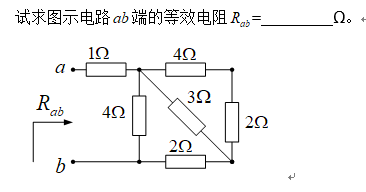

1、填空题：

‏

‎答案: 【 0.5】

2、填空题：

‌

‌答案: 【 1.269##%_YZPRLFH_%##1.27##%_YZPRLFH_%##1.270】

3、填空题：

‎

​答案: 【 4】

4、填空题：

​

​答案: 【 12/7##%_YZPRLFH_%##1.7143##%_YZPRLFH_%##1.714##%_YZPRLFH_%##1.71】

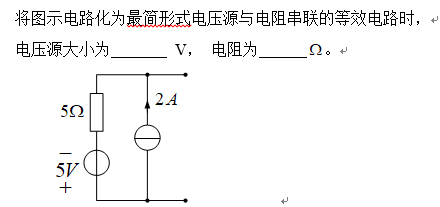

2.3电源的等效变换

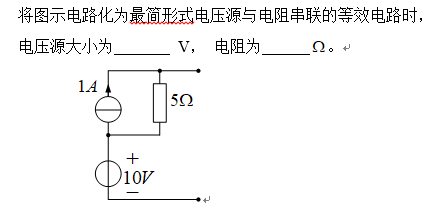

1、填空题：

‎

‍答案: 【 5，5】

2、填空题：

​

‍答案: 【 15，5】

3、填空题：
‎理想的电压源，其内阻为_________。‍
答案: 【 无穷小##%_YZPRLFH_%##很小##%_YZPRLFH_%##零##%_YZPRLFH_%##0】

4、填空题：
‏理想的电流源，其内阻为                。‎
答案: 【 无穷大##%_YZPRLFH_%##很大##%_YZPRLFH_%##infty】

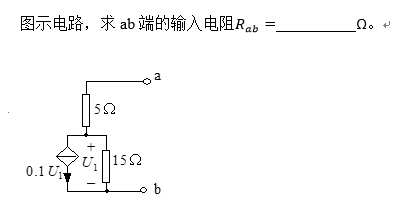

2.4输入电阻

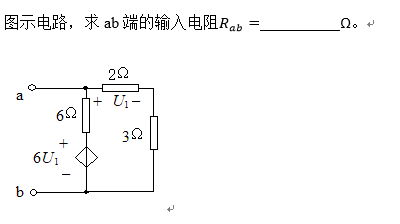

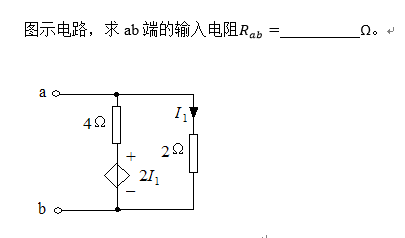

1、填空题：

‏

‏答案: 【 11】

2、填空题：

‏

‌答案: 【 -30】

3、填空题：

‏

‎答案: 【 7/12】

4、填空题：

​

‏答案: 【 2】

3.1单元测试

1、填空题：
‎电路一般分析方法的理论基础是_______________________________(答案请写中文)。​
答案: 【 1.基尔霍夫定律；2.元件电压电流关系或元件伏安关系。】

2、填空题：

​根据图中支路的序号，选出能构成树的支路组的选项______________。

‍

​

‍

（a）（3 5 7 9），（b）（1 2 4 8），（c）（2 3 4 5），（d）（3 4 5 9）

‍

​

‍答案: 【 a、c】

3.2单元测试

1、填空题：

‎用支路电流法计算图示电路中的电压U=__________V。

‎

‎

‎答案: 【 80】

3.3单元测试

1、填空题：

‍用回路电流法计算图示电路中的电压U=__________V。

​

‍

​答案: 【 80】

3.4单元测试

1、填空题：

‍用结点电压法计算图示电路中的电压U=__________  V。

​

‍

​答案: 【 80】

3.5单元测试

1、填空题：

‍已知图中各参数，计算U =__________V。

​

‍
