第1章测试

1、单选题：
点到投影面的距离，下列说法正确的是（   ）‏​‏
选项：
A: 点到H面的距离等于点的X坐标，点到V面的距离等于点的Y坐标，点到W面的距离等于点的Z坐标
B: 点到H面的距离等于点的Z坐标，点到V面的距离等于点的Y坐标，点到W面的距离等于点的X坐标
C: 点到H面的距离等于点的Y坐标，点到V面的距离等于点的X坐标，点到W面的距离等于点的Z坐标
D: 上述说法都不正确
答案: 【 点到H面的距离等于点的Z坐标，点到V面的距离等于点的Y坐标，点到W面的距离等于点的X坐标】

2、单选题：

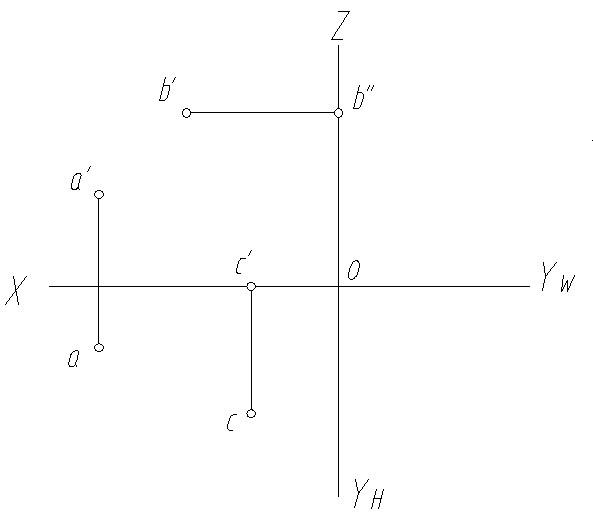

​判别A、B、C三点的相对位置，正确的答案是（  ）

‏

​

‏选项：
A: A点在B点的左、前、下方，C点在B点的右、前、下方
B: A点在B点的右、前、下方，C点在B点的左、前、下方
C: A点在B点的左、后、下方，C点在B点的右、后、下方
D: A点在B点的左、前、上方，C点在B点的右、前、上方
答案: 【 A点在B点的左、前、下方，C点在B点的右、前、下方】

3、单选题：
用正投影得到的投影具有以下基本性质（    )‍
选项：
A: 真实性、类似性、积聚性、从属性
B: 真实性、类似性、积聚性、平行性、从属性、等比性
C: 真实性、类似性、积聚性、平行性、垂直性、等比性
D: 真实性、类似性、积聚性、平行性
答案: 【 真实性、类似性、积聚性、平行性、从属性、等比性】

4、单选题：

下列关于直线位置的说法，正确的答案是（   )

‎

‎

‏

‎选项：
A: AB是正平线，CD是水平线，EF是一般位置直线
B: AB是一般位置直线，CD是侧垂线，EF是水平线
C: AB是水平线，CD是侧垂线，EF是一般位置直线
D: AB是水平线，CD是正平线，EF是一般位置直线
答案: 【 AB是水平线，CD是侧垂线，EF是一般位置直线】

5、单选题：
下列说法正确的是（   ）​
选项：
A: 投影法有中心投影法、平行投影法和垂直投影法三种
B: 投影法有中心投影法、平行投影法和透视投影法三种
C: 投影法有中心投影法、平行投影法二种，其中平行投影法又分斜投影法、正投影法二种
D: 投影法有多面投影法、轴测投影法二种
答案: 【 投影法有中心投影法、平行投影法二种，其中平行投影法又分斜投影法、正投影法二种】

6、单选题：

求直线AB对投影面V、H的倾角，正确的是（  ）

‌

‌选项：
A: (A)
B: (B)
C: (C)
D: (D)
答案: 【 (C)】

7、单选题：

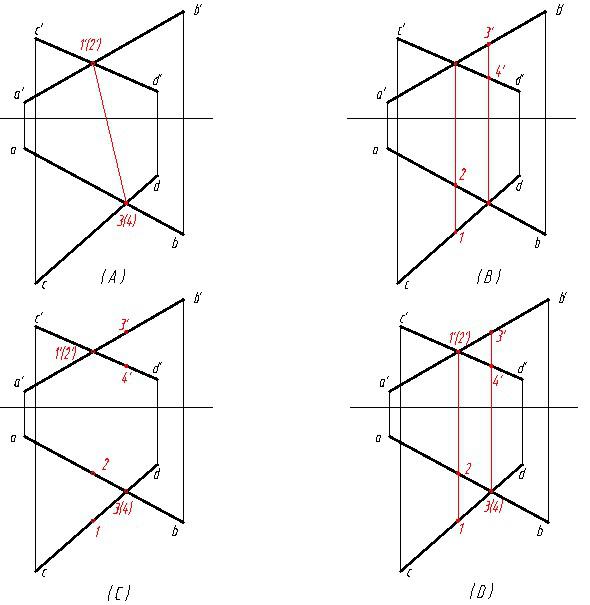

‌判别交叉两直线AB、CD上重影点的可见性，正确的是（ ）

​

‌

​选项：
A: (A)
B: (B)
C: (C)
D: (D)
答案: 【 (D)】

8、单选题：

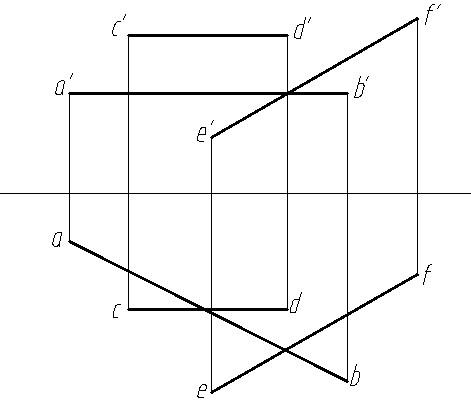

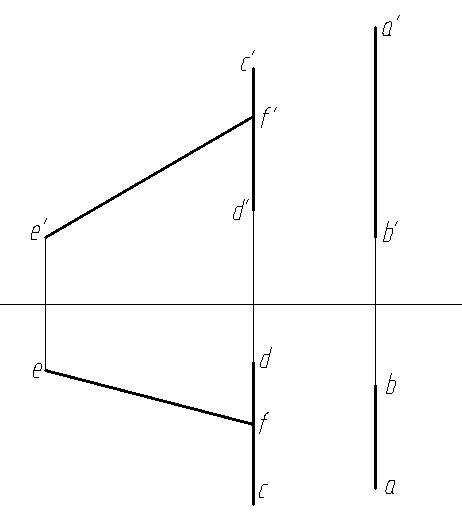

​如图所示，判别直线的相对位置，正确的是(   )

‌

​

‌选项：
A: AB与CD平行，CD与EF相交
B: AB与CD交叉，CD与EF交叉
C: AB与CD平行，CD与EF交叉
D: AB与CD交叉，CD与EF相交
答案: 【 AB与CD交叉，CD与EF交叉】

9、单选题：
空间前后方位用哪个坐标轴表示？‍
选项：
A: 坐标轴X
B: 坐标轴Y
C: 坐标轴Z
D: 均不能表示
答案: 【 坐标轴Y】

10、单选题：
以下哪种投影图的度量性最好？​
选项：
A: 透视投影图
B: 标高投影图
C: 多面正投影图
D: 轴测投影图
答案: 【 多面正投影图】

11、单选题：
以下哪种投影图的直观性最好？​
选项：
A: 透视投影图
B: 多面正投影图
C: 标高投影图
D: 等高线图
答案: 【 透视投影图】

12、单选题：

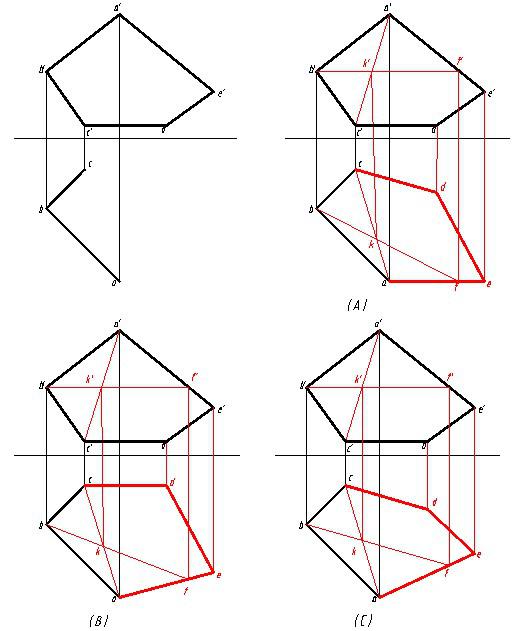

完成五边形平面ABCDE的水平投影，正确的是（  )

​

​选项：
A: (A)
B: (B)
C: (C)
D: 都不正确
答案: 【 (C)】

13、单选题：

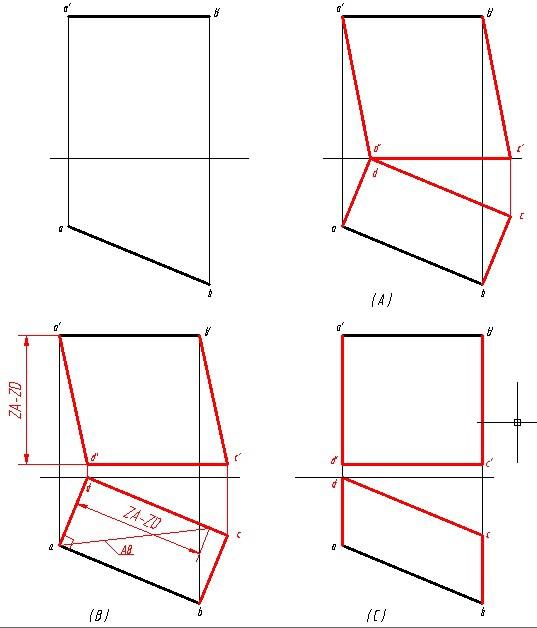

‏已知正方形ABCD的一个顶点D在V面上，完成正方形ABCD的两投影，求作过程正确的是（ ）

‍

‏

‍选项：
A: (A)
B: (B)
C: (C)
D: 均不正确
答案: 【 (B)】

14、单选题：

‏空间A点的正面投影记为：(   )

‏

‏

‏选项：
A: a
B: a¢
C: ax
D: A
答案: 【 a¢】

15、单选题：

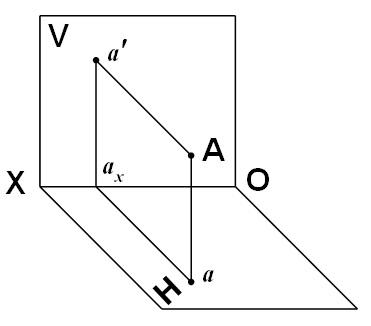

‎图中a¢ax =Aa表示的含义为：(    )‎‎‎
选项：
A: 空间点A点的水平投影到X轴的距离等于A点到正投影面的距离
B: 空间A点的正面投影到X轴的距离等于A点到水平投影面的距离
C: 空间A点的正面投影与水平投影的连线等于空间A点到正投影面的距离
D: 空间A点的正面投影与水平投影的连线等于空间A点到水平投影面的距离
答案: 【 空间A点的正面投影到X轴的距离等于A点到水平投影面的距离】

16、单选题：
‎空间A点的侧面投影记为：(   )‎‎‎
选项：
A: a
B: a¢
C: a²
D: A
答案: 【 a²】

17、单选题：

‌关于点的三面投影规律描述正确的是：(  )

‌

‌

‌选项：
A: a¢a⊥OX轴
B: a¢a²⊥OZ轴
C: aax=a²az
D: a¢a⊥OX轴、a¢a²⊥OZ轴、aax=a²az，简称“长对正、高平齐、宽相等”
答案: 【 a¢a⊥OX轴、a¢a²⊥OZ轴、aax=a²az，简称“长对正、高平齐、宽相等”】

18、单选题：

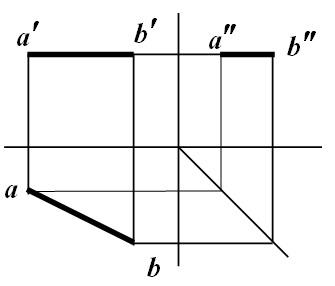

‏关于直线AB描述正确的是：(   )

‍

‏

‍选项：
A: AB是正平线
B: AB是水平线
C: AB是侧平线
D: AB一般位置直线
答案: 【 AB是水平线】

19、单选题：

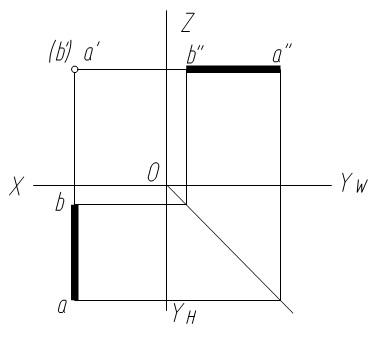

​关于直线AB描述正确的是：(    )

‍

​

‍选项：
A: AB是铅垂线
B: AB是正垂线
C: AB是侧垂线
D: AB一般位置直线
答案: 【 AB是正垂线】

20、单选题：
​在一般位置平面P内取一直线AB，已知ab∥OX轴，直线AB是：(    )​
选项：
A: 正平线
B: 侧平线
C: 水平线
D: 侧垂线
答案: 【 正平线】

21、单选题：

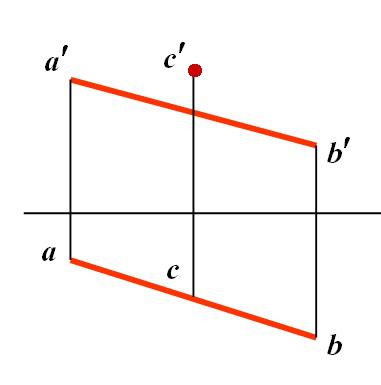

‍关于C点的位置描述正确的是：

‌

‍

‌选项：
A: C点在直线AB上
B: C点不在直线AB上
C: C点在直线AB之下
D: C点在直线AB之前
答案: 【 C点不在直线AB上】

22、单选题：

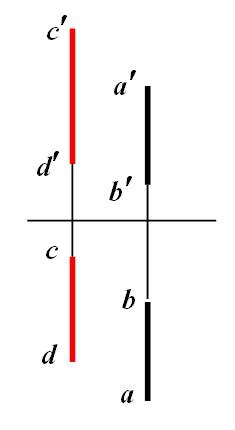

​关于直线AB与CD位置关系描述正确的是：

‏

​

‏选项：
A: AB与CD平行
B: AB与CD相交
C: AB与CD交叉
D: AB与CD垂直
答案: 【 AB与CD交叉】

23、单选题：

​关于直线AB与CD位置关系描述最正确的是：(  )

‍

​

‍选项：
A: AB与CD相交
B: AB与CD相交垂直
C: AB与CD交叉
D: AB与CD交叉垂直
答案: 【 AB与CD交叉垂直】

24、单选题：
‌一条正平线与一条一般位置直线在空间垂直，投影图中互相垂直的是：(   )‎
选项：
A: 正面投影
B: 水平投影
C: 侧面投影
D: 三面投影
答案: 【 正面投影】

25、单选题：
​求A点到BC直线的距离实长时，能从投影图中直接量取距离实长的已知条件是：‍
选项：
A: BC直线为一般位置
B: BC直线为侧平线
C: BC直线为铅垂线
D: BC直线为水平线
答案: 【 BC直线为铅垂线】

26、单选题：

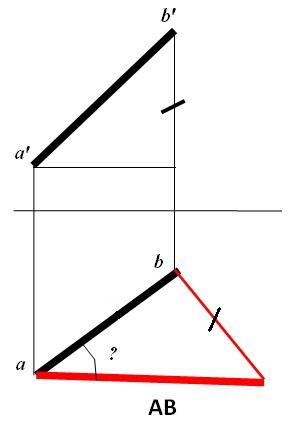

‌下图中?号所表示的角为：

​

‌

​选项：
A: 直线AB对水平投影面的倾角
B: 直线AB对正投影面的倾角
C: 直线AB与Z轴的夹角
D: 直线AB与X轴的夹角
答案: 【 直线AB对水平投影面的倾角】

27、单选题：

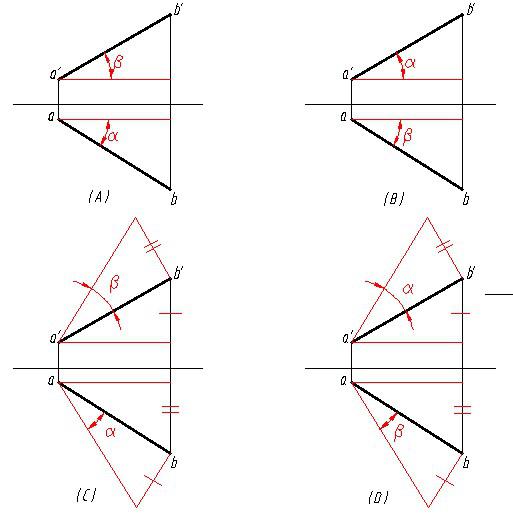

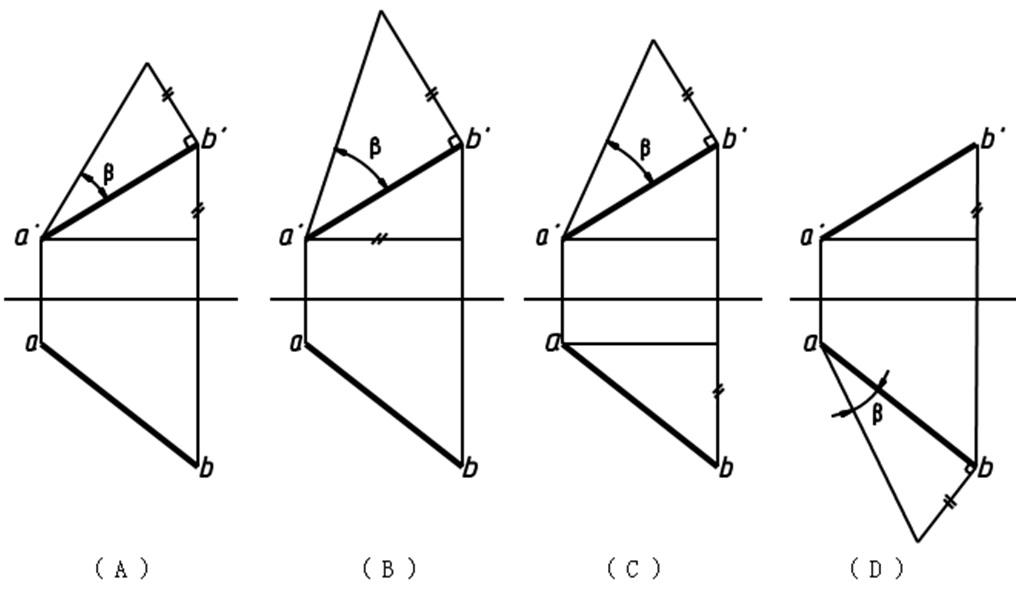

‍直角三角形法求一般位置直线AB对正投影面的倾角β，下图中正确的是：

​

‍

​选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （C）】

28、单选题：
‌用直角三角形法求一般位置直线AB对H面的倾角α，描述正确的是：‏
选项：
A: 直角三角形的一条直角边是直线的正面投影，另一条直角边是直线两端点的Y坐标差
B: 直角三角形的一条直角边是直线的水平投影，另一条直角边是直线两端点的Z坐标差
C: 直角三角形的一条直角边是直线的侧面投影，另一条直角边是直线两端点的X坐标差
D: 直角三角形的一条直角边是直线的水平投影，另一条直角边是直线两端点的Y坐标差
答案: 【 直角三角形的一条直角边是直线的水平投影，另一条直角边是直线两端点的Z坐标差】

29、单选题：

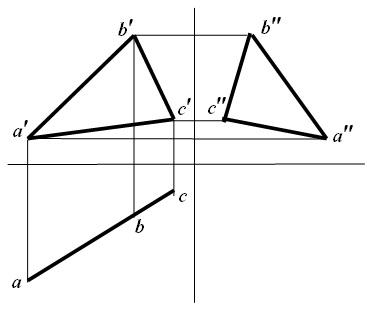

‍下图中关于△ABC叙述正确的是：

​

‍

​选项：
A: △ABC是正垂面
B: △ABC是侧垂面
C: △ABC是铅垂面
D: △ABC是一般位置平面
答案: 【 △ABC是铅垂面】

30、单选题：
‌下图中关于△ABC叙述正确的是：​
选项：
A: △ABC是正垂面
B: △ABC是铅垂面
C: △ABC是正平面
D: △ABC是水平面
答案: 【 △ABC是正平面】

31、单选题：
‎平面的正面投影积聚为一条直线并与OX轴平行，该平面是：‌
选项：
A: 正平面
B: 水平面
C: 正垂面
D: 铅垂面
答案: 【 水平面】

32、单选题：

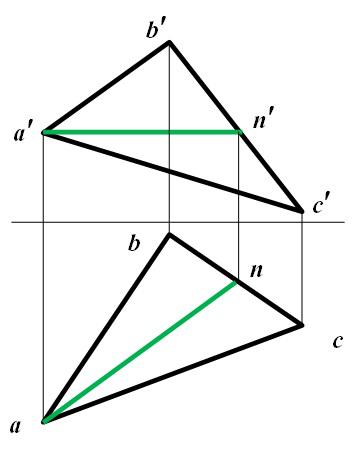

‌下图中关于AN与与△ABC的关系叙述正确的是：

‍

‌

‍选项：
A: AN是△ABC面上的正平线
B: AN是△ABC面上的水平线
C: AN不在△ABC面上
D: AN是作图线，与△ABC无关
答案: 【 AN是△ABC面上的水平线】

33、多选题：
工程中常用的投影图有（）​​‍​
选项：
A: 多面正投影图
B: 标高投影图
C: 轴测图投影
D: 透视投影图
答案: 【 多面正投影图;
标高投影图;
轴测图投影;
透视投影图】

34、多选题：
下面的投影图中哪些采用了正投影法（）‍
选项：
A: 正等轴测投影图
B: 透视投影图
C: 标高投影图
D: 三视图
答案: 【 正等轴测投影图;
标高投影图;
三视图】

35、多选题：
采用第一角投影法的国家有（  ）‎‌‎
选项：
A: 英国
B: 俄罗斯
C: 美国
D: 中国
答案: 【 俄罗斯;
中国】

36、多选题：
投影面W可反映空间哪几个方位（）‍​‍
选项：
A: 上下
B: 前后
C: 左右
D: 全部方位
答案: 【 上下;
前后】

37、判断题：

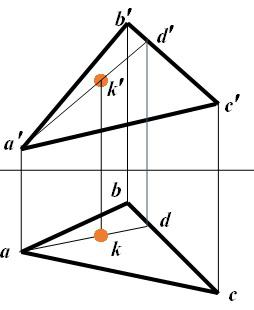

‌下图中关于K点与△ABC的关系叙述正确的是K在△ABC平面上

‎

‌

‎选项：
A: 正确
B: 错误
答案: 【 正确】

第2章测试

1、单选题：

求两平面的交线，并判断可见性。正确的是（  ）

‎

‎选项：
A: (A)
B: (B)
C: (C)
D: (D)
答案: 【 (B)】

2、单选题：

求直线与平面的交点，并判断可见性。作图过程正确的是（ ）

​

​

​选项：
A: (A)
B: (B)
C: (C)
D: (D)
答案: 【 (A)】

3、单选题：

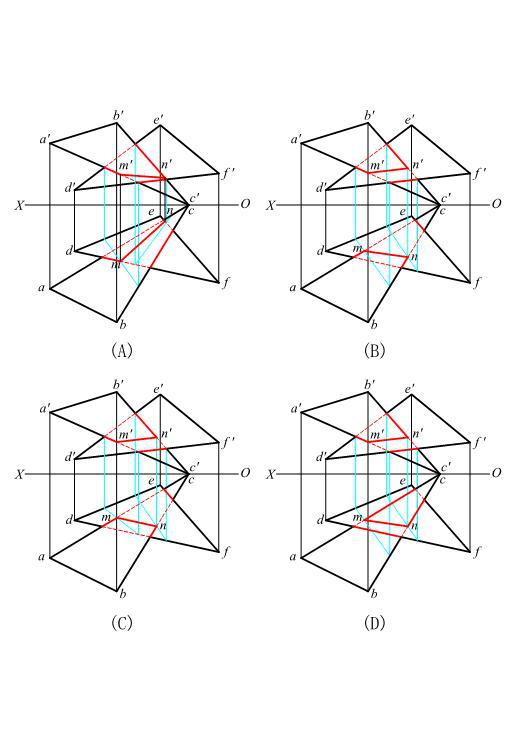

​求两平面的交线，并判别可见性。作图过程正确的是（  ）

‏

​

‏选项：
A: (A)
B: (B)
C: (C)
D: (D)
答案: 【 (B)】

4、单选题：

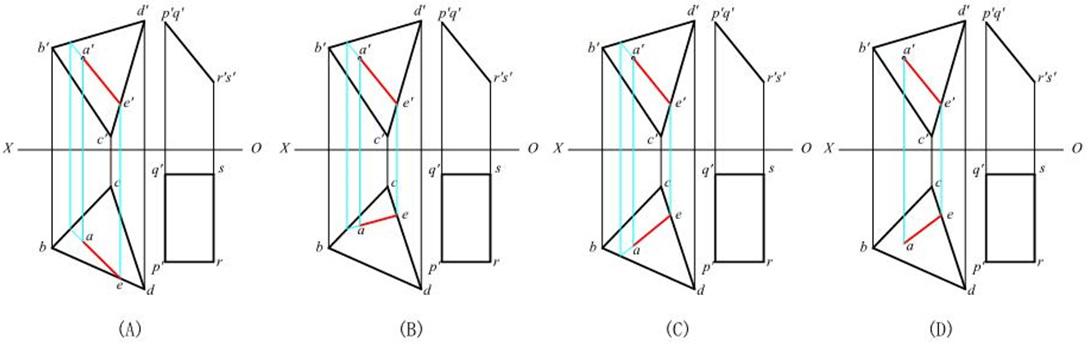

‌已知ΔBCD和平行四边形PQRS的两面投影，并知ΔBCD上的点A的正面投影a’，在ΔBCD上作直线AE//平面PQRS。下面各图中作图正确的是：

‌

‌

‌选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （B）】

5、单选题：

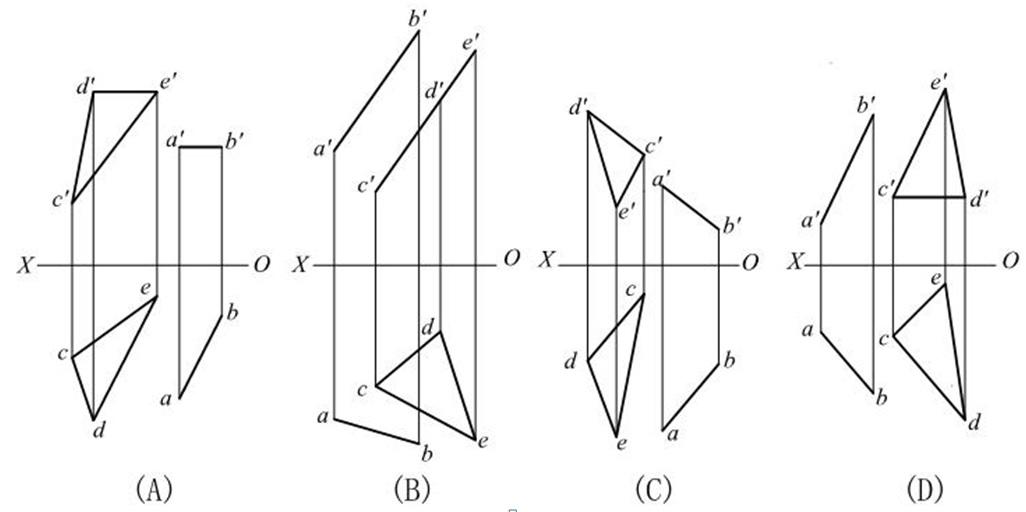

‍下列各图中直线与平面不平行的是：

‏

‍

‏选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （D）】

6、单选题：

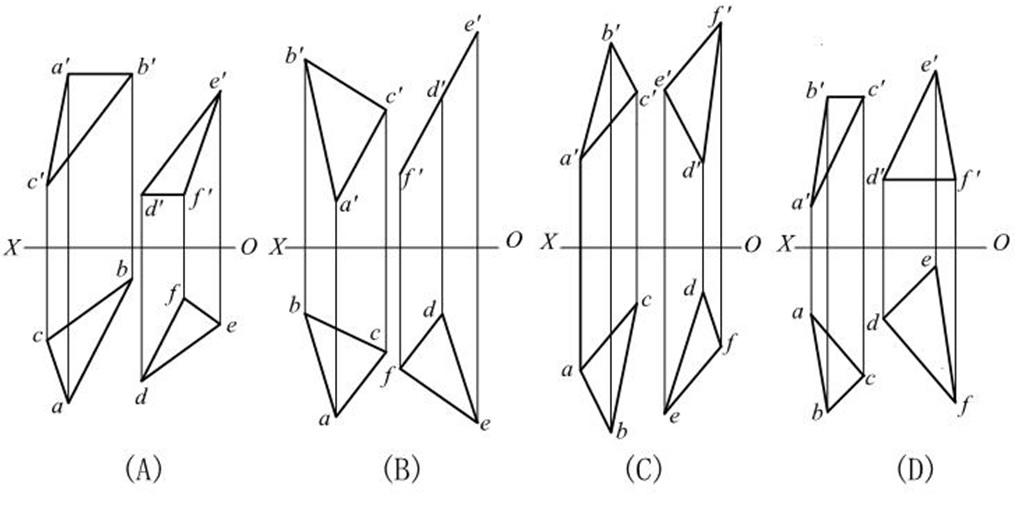

​下列各图中两平面平行的是：

‎选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （A）】

7、单选题：

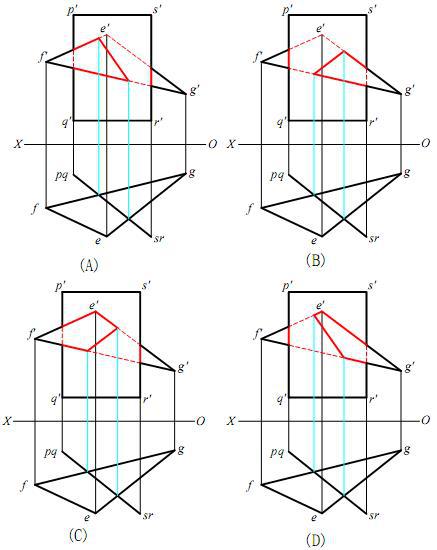

‎作∆EFG与平面PQRS的交线，并表明可见性。下面各图中作图正确的是：

‍

‎

‍选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （C）】

8、单选题：

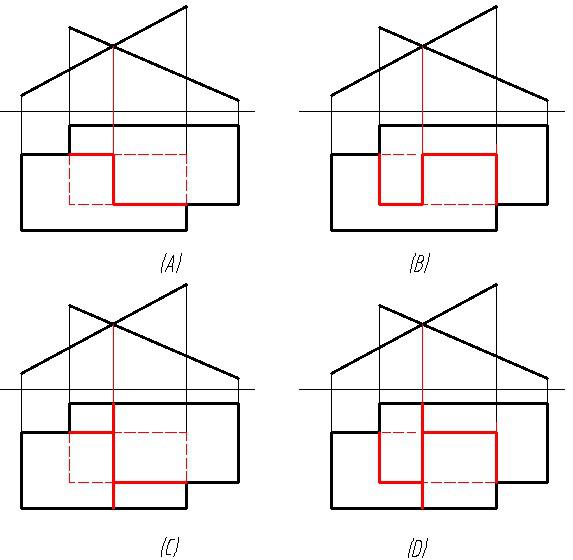

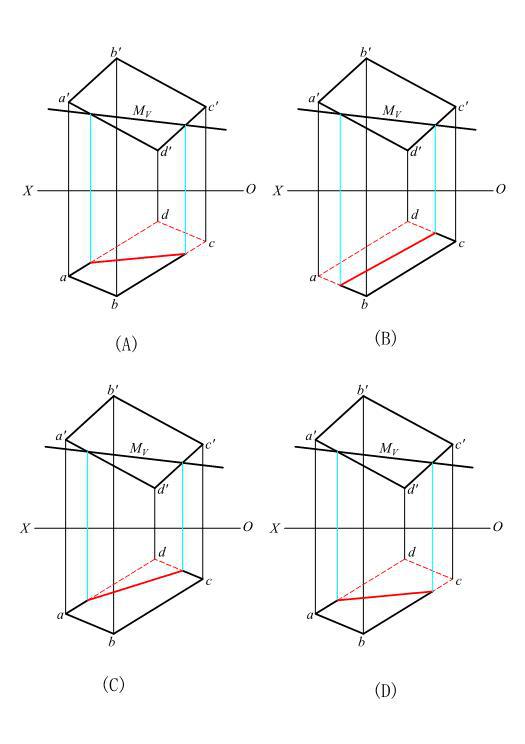

​作正垂面M与平面ABCD的交线，并表明可见性。下面各图中作图正确的是：

​

​

​选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （C）】

9、单选题：

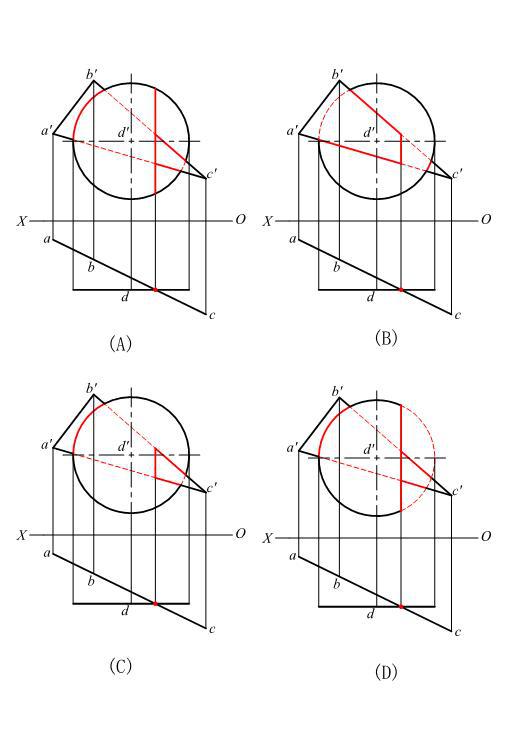

​作∆ABC与圆平面的交线，并表明可见性。下面各图中作图正确的是：

‏选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （C）】

10、单选题：

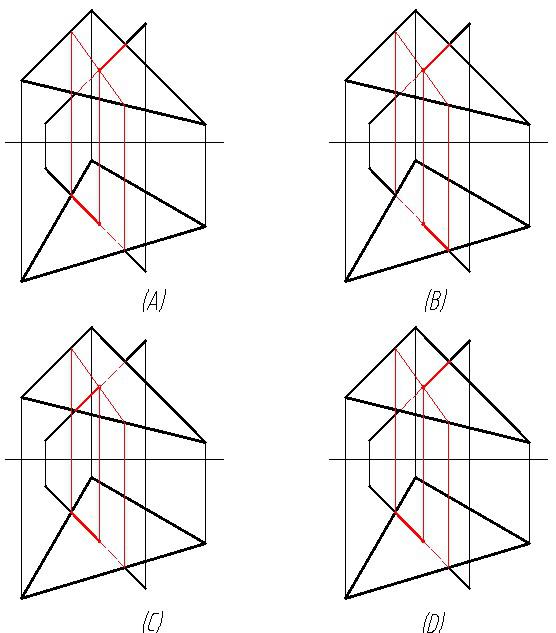

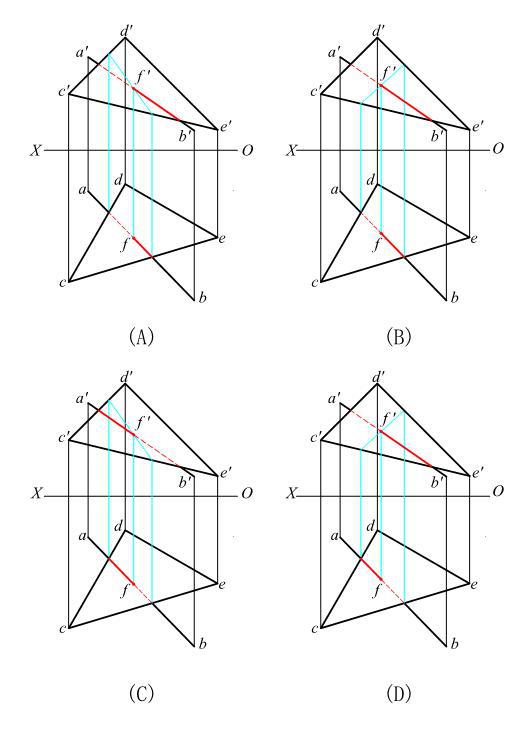

‎求一般位置直线与一般位置平面的交点，并判断可见性。下列各图中作图正确的是：

‏

‎

‏选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （A）】

11、单选题：

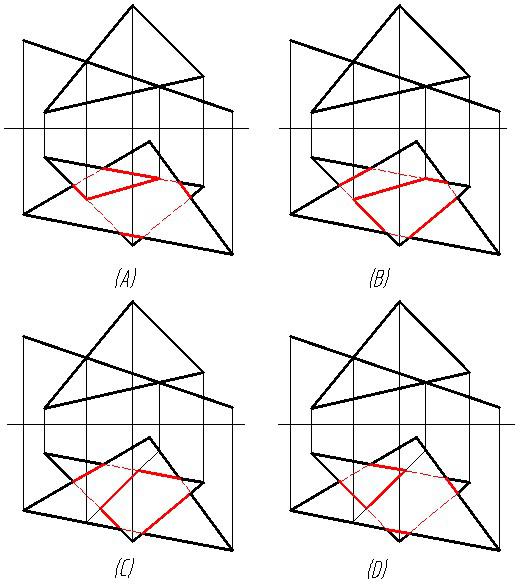

‌求两一般位置平面的交点，并判断可见性。下列各图中作图正确的是：

‌选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （C）】

12、单选题：

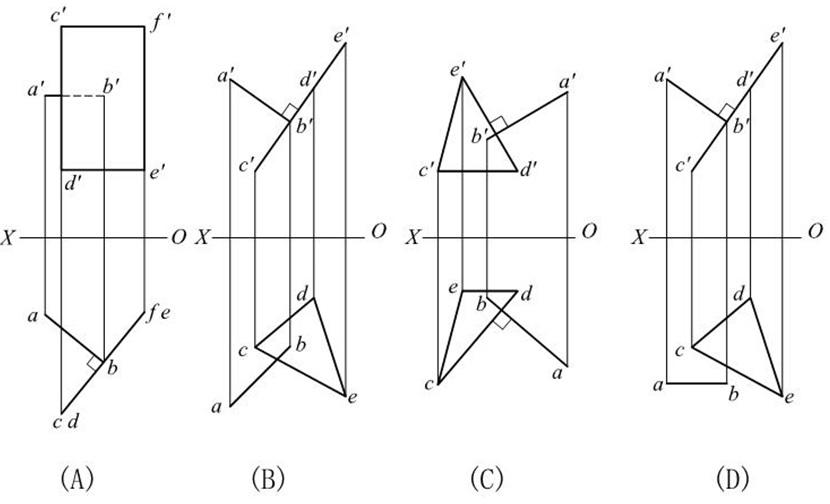

‌下列各图中直线与平面不垂直的是：

‏

‌

‏选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （B）】

13、单选题：

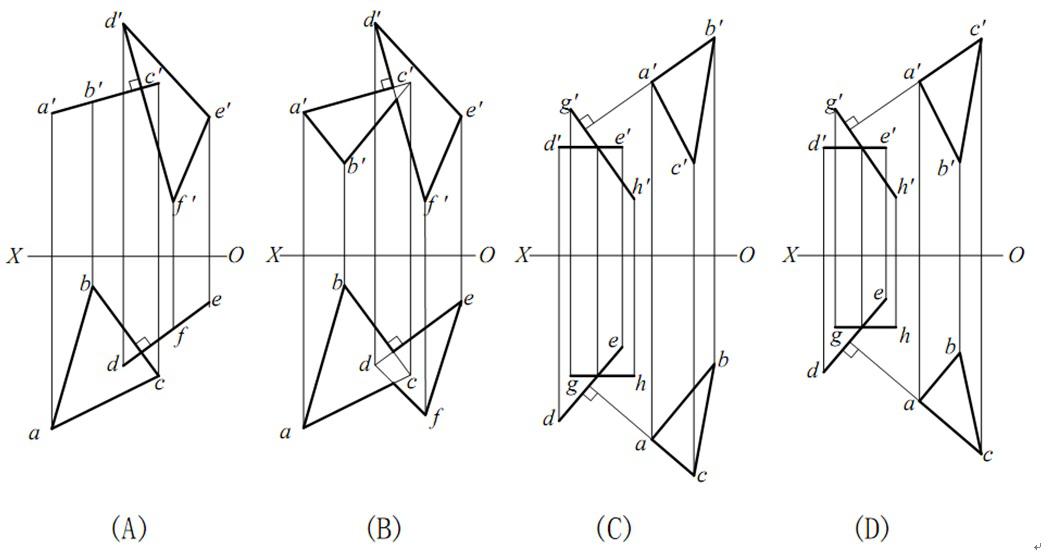

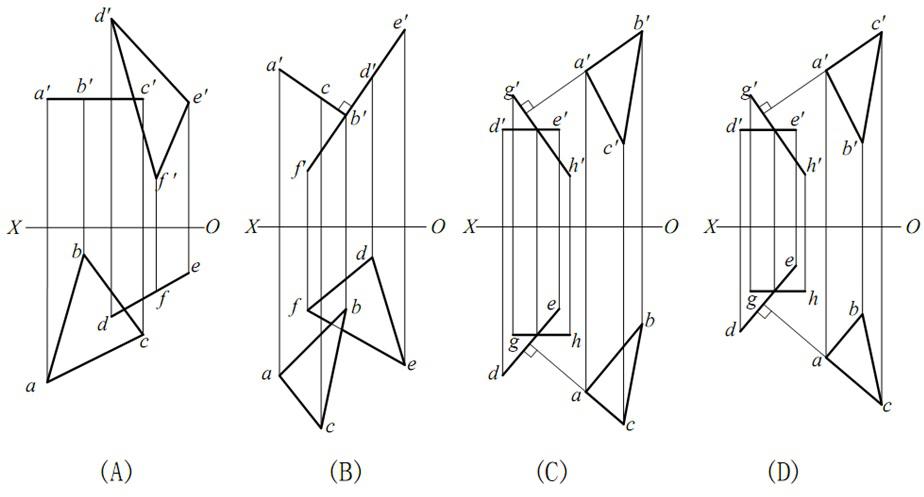

‌下列各图中两平面不垂直的是：

‌

‌

‌选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （C）】

14、单选题：

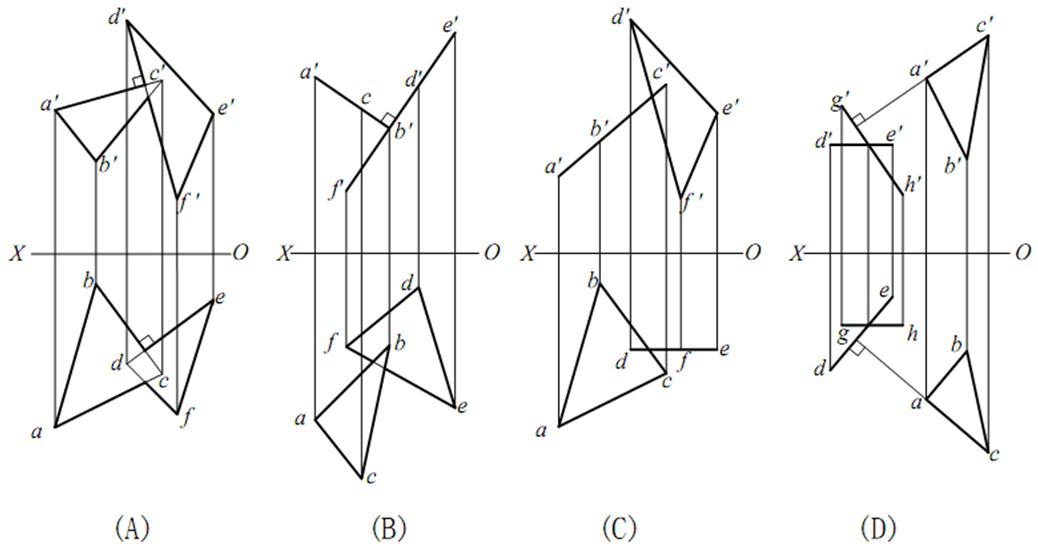

‏下列各图中两平面垂直的是：

‏

‏

‏选项：
A: （A）
B: （B）
C: （C）
D: （D）
答案: 【 （D）】

15、单选题：

‍下列各图中两平面不垂直的是：

‏选项：
A: （A）
B: （B）
C:
