第1章投影法及其应用检测题

1、单选题：

‎下图借鉴了哪种工程常用的投影图？

​

‎

​选项：
A: 标高投影图
B: 透视图
C: 轴测图
D: 多面正投影图
答案: 【 轴测图】

2、单选题：

‎下图借鉴了哪种投影法？

‌

‎

‌选项：
A: 平行投影法
B: 中心投影法
C: 正投影法
D: 都不是
答案: 【 正投影法】

3、单选题：
‌下面的选项中不属于正投影法的投影规律的为：‍
选项：
A: 相似性
B: 真实性
C: 积聚性
D: 类似性
答案: 【 相似性】

4、判断题：
​投射中心S在投影平面上有投影。‏
选项：
A: 正确
B: 错误
答案: 【 错误】

5、判断题：
​‎​在投影条件确定的前提下，除了投射中心以外，空间点的投影是唯一的。这句话是正确的。‎​‎
选项：
A: 正确
B: 错误
答案: 【 正确】

第2章点、直线检测题

1、单选题：
‎由点的几个投影可以确定该点的空间位置？‍‎‍
选项：
A:   1个
B:  2个
C:  3个
D:     4个
答案: 【  2个】

2、单选题：

‏中国选用（）投影。

‏

‏

‏

‏

‏

‏

‏

‏

‏

‏

‏选项：
A: 第一分角
B: 第三分角
C: 第七分角
D: 第二分角
答案: 【 第一分角】

3、单选题：
‏投影面上的点，有（）坐标为0。​
选项：
A:  一个
B:  两个
C: 三个
D: 都不是
答案: 【  一个】

4、单选题：

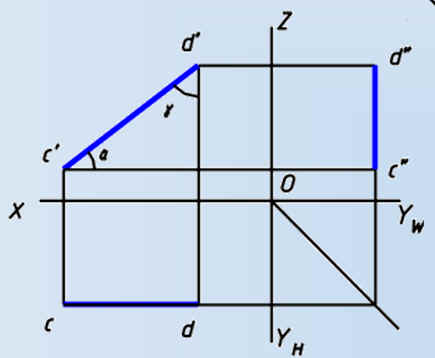

‍下图表示的为哪种投影面平行线？

‎

‍

‎

‍

‎

‍

‎

‍

‎选项：
A: 水平线
B: 正平线
C: 侧平线
D: 都不是
答案: 【 正平线】

5、单选题：
‎交叉直线可能有几对同面投影相交？‎‎‎
选项：
A:  一对
B:  一对或两对
C: 一对，两对或三对
D: 都不是
答案: 【 一对，两对或三对】

6、单选题：

‌下图中，直线AB为哪种投影面平行线？

‏

‌

‏

‌

‏选项：
A: 水平线
B: 正平线
C: 侧平线
D: 都不是
答案: 【 水平线】

第5章基本立体检测题

1、单选题：
下列投影法中不属于平行投影法的是（  ） 。‏
选项：
A: 中心投影法
B: 正投影法
C: 斜投影法
D: 都不是
答案: 【 中心投影法 】

2、单选题：
当一条直线平行于投影面时，在该投影面上反映（      ）。​
选项：
A: 实形性
B: 类似性
C: 积聚性
D:   都不是
答案: 【 实形性】

3、单选题：
当一条直线平行于投影面时，在该投影面上反映（      ）。‍
选项：
A: 实形性
B: 类似性
C: 积聚性
D: 都不是
答案: 【 实形性】

4、单选题：
在三面投影图中，正面投影反映物体的（       ）。‏
选项：
A: 长和宽
B: 长和高
C: 宽和高
D: 都不是
答案: 【 长和高】

5、单选题：
当一个面平行于一个投影面时，必（     ）于另外两个投影面。​
选项：
A: 平行
B: 垂直
C: 倾斜
D:   都不是
答案: 【 垂直】

6、单选题：
当直线（或平面）垂直于投影面时，其投影为一点（或直线） ，这种性质叫（     ）。‌　‌‍‌
选项：
A: 积聚性
B: 平行性
C: 线性
D: 从属性
答案: 【 积聚性】

7、单选题：
当一条线垂直于一个投影面时，必（       ）于另外两个投影面。‍
选项：
A: 平行
B: 垂直
C: 倾斜
D:       都不是
答案: 【 平行】

8、单选题：
圆柱面上任意一条素线都和轴线（     ）。​​​
选项：
A: 垂直
B: 平行
C: 相交
D: 异面
答案: 【 平行】

9、单选题：
‍‌圆球H面上的投影是一大小与球直径相等的圆，此圆是（    ）两半球的分界线。‌‌
选项：
A: 上下
B: 前后
C: 左右
D:        都不是
答案: 【 上下】

10、单选题：
​下列落在基本立体正面、侧面及水平投影可见区域表面上点A的投影，哪一种作图方法是正确的?（   　 ）‍​‍
选项：
A:

B:
C:

D:

答案: 【
】

11、单选题：
圆球的水平投影是球面上（    ）的投影。‌
选项：
A: 最大的水平圆
B: 最大的正平圆
C: 最大的侧平圆
D: 都不是
答案: 【 最大的水平圆】

12、单选题：
在球面上求点的投影时，可以用如下方法（    ）。‍
选项：
A: 利用积聚性
B: 辅助直线
C: 辅助圆
D: 都不是
答案: 【 辅助圆】

13、单选题：
圆柱面的形成是（    ）绕轴线旋转一圈。‎‏‎
选项：
A: 一条直线
B: 半个圆
C: 一条和轴线垂直的直线
D: 一条和轴线平行的直线
答案: 【 一条和轴线平行的直线】

14、多选题：
正投影的基本性质是（   ）。‍
选项：
A: 从属性
B: 真实性
C: 积聚性
D: 类似性
E: 线性
答案: 【 真实性;
积聚性;
类似性】

15、多选题：
圆锥表面由（　  　　）组成。‍
选项：
A: 圆锥面
B: 圆柱面
C: 球面
D: 底面圆
答案: 【 圆锥面;
底面圆】

16、多选题：
常见的回转体有(     ) 等。‌
选项：
A: 圆锥
B: 正六棱柱
C: 正三棱锥
D: 圆球
答案: 【 圆锥;
圆球】

17、多选题：
常见的平面立体有(        ) 等。​
选项：
A: 圆锥
B: 正六棱柱
C: 正三棱锥
D: 圆柱
答案: 【 正六棱柱;
正三棱锥】

18、填空题：

下图中直线BC是（    ）；直线SB是（    ）；直线AB是（    ）； 平面SBC是（    ）。请填写正确答案的顺序为（       ）。

‏

A.一般位置线　 B.正垂线　 C.正垂面　 D.水平线

‏

‏

‏

‏

‏答案: 【 BADC】

第6章立体的截切检测题

1、单选题：
‍以下哪个不是截交线的基本性质​
选项：
A: 公有性
B: 积聚性
C: 平面封闭性
D: 都不是
答案: 【 积聚性】

2、单选题：
‏求截交线投影的方法有积聚性法和辅助线法‍
选项：
A: 正确
B: 错误
C: 都不是
D: 都不是
答案: 【 正确】

3、单选题：
‍截交线的空间形状不可能是‏
选项：
A: 封闭平面多边形
B: 封闭平面曲线
C: 封闭空间多边形
D: 都不是
答案: 【 封闭空间多边形】

4、单选题：
‎截交线的形状只取决于立体的形状。‏
选项：
A: 正确
B: 错误
C: 都不是
D: 都不是
答案: 【 错误】

5、单选题：
‏截切圆锥有几种基本形式‎
选项：
A: 3种
B:  4种
C: 5种
D: 6种
答案: 【 5种】

6、单选题：
‎以下哪种不是截切圆柱截交线的形状‌‎‌
选项：
A: 矩形
B: 圆
C: 椭圆
D: 双曲线
答案: 【 双曲线】

7、单选题：
‍截切圆锥时，截平面倾斜于轴线，倾角θ=α（α为半锥角）时，截交线的形状是：​‍A抛物线+直线​‍B圆​‍C椭圆​‍D双曲线+直线​
选项：
A: 抛物线+直线
B: 圆
C: 椭圆
D: 双曲线+直线
答案: 【 抛物线+直线】

8、单选题：
‎截切圆锥时，截平面过圆锥锥顶，截交线的形状是​
选项：
A: 等腰三角形
B: 圆
C: 椭圆
D: 双曲线
答案: 【 等腰三角形】

9、单选题：
‌当截交线形状为非圆曲线时，一般情况下应先求特殊位置点，后求一般位置点。‏
选项：
A: 正确
B: 错误
C: 都不是
D: 都不是
答案: 【 正确】

10、单选题：
‌两等径圆柱正交相贯时，交线空间形状为两条直线。​
选项：
A: 正确
B: 错误
C: 都不是
D: 都不是
答案: 【 错误】

11、单选题：
​两等径圆柱正交相贯时，交线空间形状为椭圆。‌
选项：
A: 正确
B: 错误
C: 都不是
D: 都不是
答案: 【 正确】

12、单选题：
‌截切球的截交线空间形状只有一种。‎
选项：
A: 正确
B: 错误
C: 都不是
D: 都不是
答案: 【 正确】

13、单选题：
‎给定截切立体的正面投影求其他投影截交线时，作图顺序都应该先求水平投影截切线，再求侧面投影截交线。‍‎‍
选项：
A: 正确
B: 错误
C: 都不是
D: 都不是
答案: 【 错误】

14、单选题：
‏基本立体截切时，截交线的投影均为粗实线。‏
选项：
A: 正确
B: 错误
C: 都不是
D: 都不是
答案: 【 错误】

15、单选题：
‏求截切立体三面投影时，应该三个投影分别求取，集中确定一个视图上所有点线位置关系后再求下一个视图的投影。​
选项：
A: 正确
B: 错误
C: 都不是
D: 都不是
答案: 【 错误】

第7章立体相贯测试题

1、单选题：
‏以下哪个不是相贯线的基本性质​
选项：
A: 公有性
B: 积聚性
C: 空间封闭性（一般情况）
D: 都不是
答案: 【 积聚性】

2、单选题：
​一般来说，相贯线的形状取决于立体的形状及两立体的相对位置。​
选项：
A: 正确
B: 错误
C: 都不是
D: 都不是
答案: 【 正确】

3、单选题：
